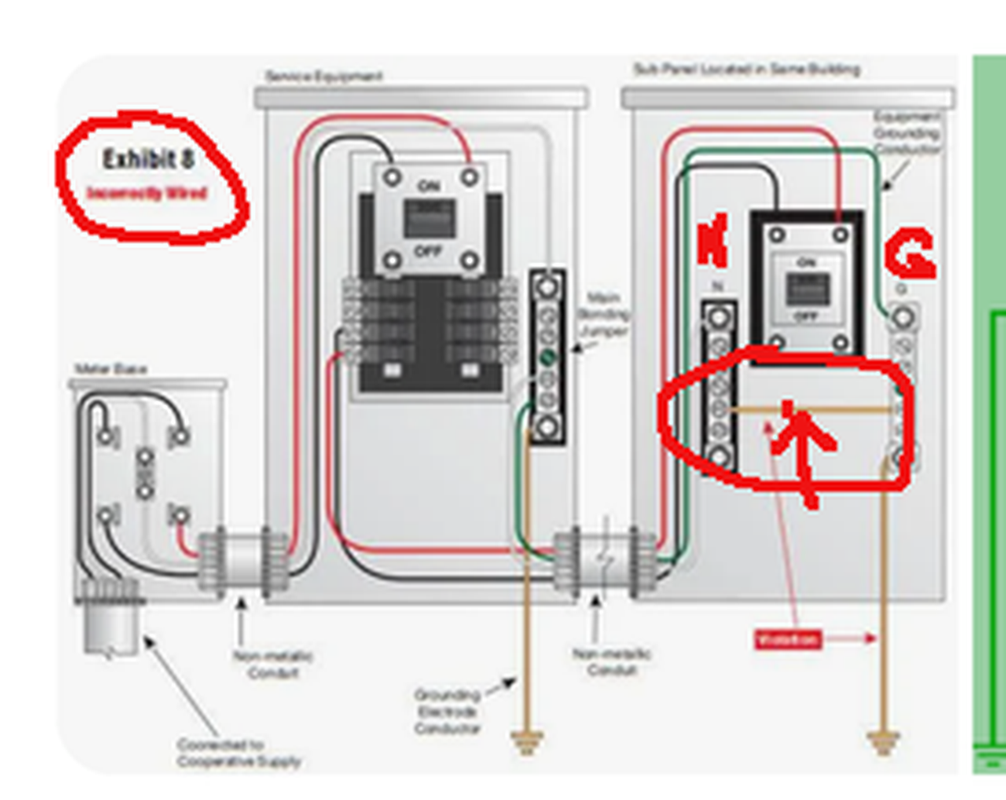

littlek 写了： 2025年 8月 20日 13:08你丫图里都写了"Incorrect wire"，不识阴纹？
早跟你说了，双相，三相是不能这样接的，因为中线可能带电。你没读过书，只知道死记硬背。而且你那贴了一半的右边的图也说了，绿色进屋的Ground跟neutral的ground pole不共用。共用是“Incorrect wire".
教育你这种白痴真费神
图都不会看，真是白痴。好歹看文字。一个电表后面的panel叫main panel，如果它后面有分支叫sub panel，一般没有。那个图错误是sub-panel也地零相连（而且红字红线标出来了），其它地方是正确的。只能在main panel一个地方相连。确实教育你这种白痴是很难受，领到门口还不会看。
这图不正说明了入户后neutral和ground不能串接么？不直接打你的脸么？
Xiaofish 写了： 2025年 8月 20日 13:18谁让你看图了？真是白痴。看文字，那个图错误是sub-panel也地零相连（而且红字红线标出来了）。只能在main panel一个地方相连。确实教育你这种白痴是很难受，领到门口还不会看。
入户叫做main panel，那里地零连着呢，没错误。你根本就没脸可打
csinli 写了： 2025年 8月 17日 18:09重装厨房的厨余粉碎机，发现地线(G)跟零线(N)竟然是通的，用万用表测了电阻为0。这接法正常吗？总感觉不对劲。向大家请教。当然，火线(H)没有问题，是独立的。多谢！
整个房子的地线应该只在一点和零线接通，地线里不该有电流
小王经常不懂装懂。但你提供的图容易产生误解， 原图在这儿：
https://ep2000.com/understanding-neutra ... g-bonding/
Xiaofish 写了： 2025年 8月 20日 13:18图都不会看，真是白痴。好歹看文字。一个电表后面的panel叫main panel，如果它后面有分支叫sub panel，一般没有。那个图错误是sub-panel也地零相连（而且红字红线标出来了），其它地方是正确的。只能在main panel一个地方相连。确实教育你这种白痴是很难受，领到门口还不会看。
这个我承认，这是狗出来的第一条，我看了文字，知道是对的，图我其实开始都没看。他文字也不看起来就咬，我也没它办法。图有点超纲，作为错误例子图展示的是和本主题无关内容，但和本主题有关部分完全正确。他揪住那部分无关的错误就咬我也没办法。不过好处是，围观群众多学了不少知识
我也本来从不骂人。没想到碰到疯狗，屁也不懂起来就政避白痴，相信围观群众看得很清楚说的是谁。
Xiaofish 写了： 2025年 8月 19日 12:12看了几遍，我觉得我看明白了。不过黑白是不是你说反了？进来是黑线吧？然后岂不是在灯那里，两条线一个颜色？两条白线（按照我的理解）？而且灯那里不是没地线了？虽然灯只需要两条线，灯座还是需要接地的。
我特地关了空气开关，打开我自己的灯开关看了一下。完全正常接法。两条黑线在开关2头，白线扭一起，地线扭一起接地。
你这个接法不行，有危险。
这种接法是正常的，两根线属于一根cable，是从灯泡来的，一进一出，按理说白线得裹上黑胶布，仅此而已。
可以去图书馆借本美国的电工规程来看。本地接地就是那么要求的。
littlek 写了： 2025年 8月 20日 02:50不正常，地线需要连接2.5米深的本地接地桩，零线可能远端接地，跟你地线的区别是大地电阻。这个大地电阻可能是兆欧，也可能是千欧，但绝对不可能是0。
你本地的地线和零线不能相通，不能共用，共用的话，你的接地的家电外壳在2相不平衡的情况下会带电造成事故。你现在没感觉可能你家的电都是单路的115v,而不是2相平衡用法。
地线的作用是保证电气外壳与人体等电势，零线的作用是为电流提供回路，2者不能混用， 零线在输电线路3相感抗不平衡的情况下会带电，比如在大风天气drop外的一路电源突然断路，这时候零线会瞬间带电，所以零线不能在本地接地。 这里很多人都没有读过多少书，大多是国内退休人员，正屁转行，基本啥也不懂。
我操，这种本地零线，地线短接的tnc系统早淘汰了。现代建筑都是变压器端零线接地的tns。你哪怕是google一次都不会这么信心满满。美国很多地方还在用tnc, 但这不等于必须是tnc, 美国用tnc是因为早期家庭普遍单相，低电压家电，在现代电车，屋顶太阳能普及的时代，很多新建筑都是tns.
littlek 写了： 2025年 8月 21日 20:41我操，这种本地零线，地线短接的tnc系统早淘汰了。现代建筑都是变压器端零线接地的tns。你哪怕是google一次都不会这么信心满满。美国很多地方还在用tnc, 但这不等于必须是tnc, 美国用tnc是因为早期家庭普遍单相，低电压家电，在现代电车，屋顶太阳能普及的时代，很多新建筑都是tns.
不服就去改规程。在家里接先合规。
tnc接法只存在于阿三这种无脑国家，tns1930年就有了，nec规定的接法很接近tns，和tnc有根本区别。用了快100年，最新版也是。以为狗了两个名词就可以吓唬人，其实这些词美国根本就不用 然后又再次完全暴露出图都不会看，也不知道tnc tns的意思。而且理解能力渣，完全不知道bonding是什么意思。其它我就不说了，如果不是人命关天，我也不说了
Xiaofish 写了： 2025年 8月 19日 13:27地零相接的位置是在电表后面，一个电表有且只有一个地方它俩接一起，然后还搞了根铁棍强奸地球，也是一个电表有且只有一个地方。
如果电漏到外壳，电就会走地线到达地零相接的地方形成回路，这样应该（在人碰到之前）会跳了空气开关。要的就是这个效果。
你的理解是个常见错误，很多有证电工都有。地球电阻很大，漏电时根本无法靠接地达到外壳0v。地线强奸地球其实时次要的，非常次要。主要是有且只有一个地方地零相接，而且就在电表那。
在靠近车库的草地上有根铁棍，以前一直不知道干什么用的。因为跟煤气管道很近，还以为跟煤气有什么关系。现在才明白，而且就基本靠着车库里的电箱（breaker）。多谢分享知识！
