关于P-trap的专业技师做法和解释

[QIANSHUIBA]

Plumbing trade精通管道手艺的技师，不是一般人看到的简单，而是有很多学问，有些人也许更换过自家的下水管，感觉很简单，那是没有遇到复杂的布局，我自己更换过不下几十个管线，开始也是轻视，但是有很多漏水等问题出现，最后总结出专业的管道技工如何连接厨房P-trap的方法，先看看专业技师的做法。




从图片中看到，从墙出来的叫做 trap arm, 使用一个45度elbow和一节直管，和一个90度elbow，连接一个U型管和一个直管，构成一个P – trap (或J – trap), 使用的是PVC胶水，这是一个完美的专业组装。我们要从发明P-trap的 Alexander Cumming的专利图片说起。


可以看出这个技工的做法，几乎和发明专利图片非常接近。我们要注意的seal的水平面，是水平面的Trap arm的底部，这是隔绝主下水管道脏气废气进入的标志。请注意这个封水面的高度，需要设置一个合适的高度，下面图片的seal 高度已经高于Disposal，所以下面图片的设计是不当的， 需要将Trap Arm(outlet)的高度降低到接近Disposal的底部。



还有下面一个图片，是我从LOWES截取的，P-trap设计也是非常的不正确，这其实形成了一个S型 Trap, 红线是seal level , 导致脏废气直接进入室内。

即使将P-trap下移，也会有另外问题，就是S型Trap，在某个时段（Dry S Trap）会将下水管气体导入室内。下面这张图解释了原因。








明天我会接着讲这个话题，谢谢。

[wuliao]

赞

[zmz123]

红线部分说的挺好。

第一次看到 p-trap 有 cleanout. 一般家庭用的 p-trap, 在 Home Depot, walmart 等店卖的，从来没看到有 cleanout 的

[QIANSHUIBA]

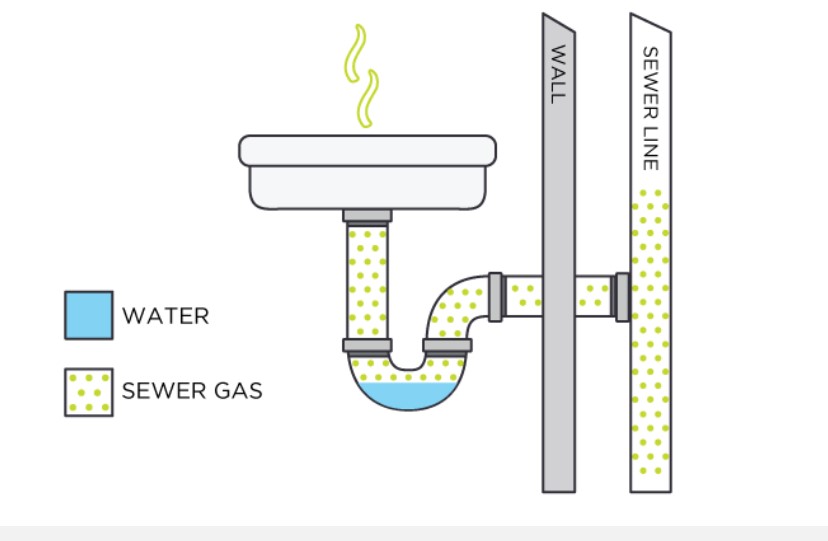

昨天讲到某个时段，下水道气体sewer gas会进入室内，即使是P Trap在此时也是一样，当长时间没有用水，P Trap 的水会蒸发，形成Dry P Trap, 此时Sewer Gas 也会进入室内。如下图所示。

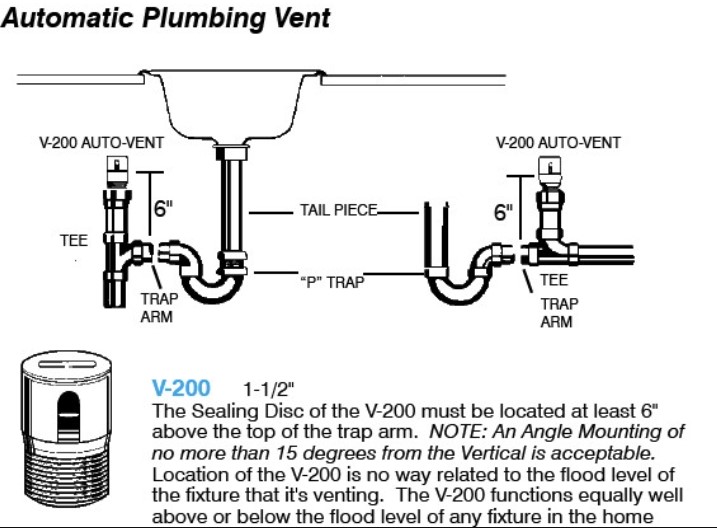

所以，需要定时用水填满P Trap, 防止Sewer Gas 进入，若长期不在家，需要封住下水口，一般讲，每个下水道都应该有一个P Trap， 或者有相连接的P Trap。另外 AAV 也可以作为防止Sewer Gas进入的一个设置，这是最安全的。所谓AAV, 就是这样的。



AAV的工作就是当有水流入水平的 Trap Arm时候，会有一个微弱的负的低压产生，其设置是 负的0.1 PSI 时候，AAV会打开，让室内空气流入；而当管道内有正压或达到0 PSI时候，则关闭AAV。要注意安装AAV的两个重点，一个是要以水平的Trap Arm 参照物，最好安装在Trap Arm上，或附近。第二个要点是 AAV的安装高度，要比Trap Arm 高6“.






房子的每个下水管的P Trap，形成了各自封闭的系统，但最终都要汇集到一个总下水管，每一次的冲洗，流经P Trap , 都会形成一个内压对整个下水管道，所以需要有通气孔，这就是房子下水管的垂直同期管道，一直通达到屋顶，让下水管保持相同的大气压力。当管道内压为正或负的时候，让压力释放和舒缓，就像AAV的功能一样。当屋顶的通气管路堵塞，就会让下水管的水流滞缓堵塞，你的下水可能不通畅了，因此你需要定期检查屋顶的通气孔。也许屋顶的通气孔不止一个，看看是否鸟窝等堵塞。

[Oldsea]

国内有些老居民区房子有异味，就是安装P-trap的问题，学问还真多，收藏了

[Best]

Lowe’s 的 图片链接应该没有问题，入墙以后接入的drain也应该是有vent的，接入drain的位置比P trap的底部高，不会形成siphon把水吸出去，跟你图片中贴的S trap drain 没有 vent 不同。

[QIANSHUIBA]

我们说的水平，其实就是水的平面在常温下的一种静止状态和地球表面的夹角角度为零，我们的废水流动也是遵照这个原则，所以我们的P - Trap 管道操作也大致按此要求做，即该垂直的管道要求垂直，该水平的管道要求水平。但是按照coding的要求，水平方向的Trap Arm 要求有一个downstream的slope， 1/4"的slope per 12 "。漏水的原因就是安装角度不正确，让这些PVC螺纹部件之间连接有缝隙，这种缝隙就是漏水的原因，即使用putty也是暂时之举。

其实P-Trap也有关于密封水的深度要求，即 1-1/2”（或者说2") 到4"之间，参考下面图片。



这是因为密封的废水会产生沼气，所以尽可能减少积存的废水，同时也可减少管道中的沉积物，因为水流的那个冲力也不大。另外很多DIY的设计千奇百怪，有些很复杂，造成的问题也越多，因为水压是固定的，管道尺寸是固定的，水流经的每个拐弯，都会由于管道内的friction, 而减低速度，造成废物沉积而不畅，更不要说产生的废毒气。所以简单实用是管道设计的精髓，这是一个好的plumbing 技工的标准，不要简单的认为管道工没啥本事，你的想法是错误的。
现在就说说double P - Trap的问题，就是两个 P-trap连接在一起，这种设计是错误的，就如以前提到的由于两个P-Trap形成的内压过大，导致水流不畅，且有沼气发生而不能排出，下面是 double P-Trap




而下面这个图片，则不是double P-Trap, 虽然没有大的问题，但也会造成部分废水倒流到其中的一个P-Trap
