修理vise grip 的观察,其原理?

生活相关,装修,维护,电器、院子打理等

版主: QIANSHUIBAF150

回复
Riikanbkk(递归鼠)楼主
见习点评
见习点评
帖子互动: 241
帖子: 1515
注册时间: 2022年 12月 7日 23:03

#1 修理vise grip 的观察,其原理?

帖子 Riikanbkk(递归鼠)楼主 »

穷鬼,捡便宜的买,很多有夹不严、夹窄件或厚件就自己弹开、夹不住。因为便宜货不值当没仔细了解过不愿折腾,但最近太烦人受不了了,开始观察为什么。

首先,便宜vise grip 分两种形式,夹紧后,常规的是捏一下后边小柄就能松开自动弹开,但另一种把小柄往下压一下就松开弹开。下压这种造型美观顺手,但是实际很不可靠容易夹不紧,有时候下压松开弹开非常吃力。所以如果是买杂牌,还是常规的更好。
----
用了那么多年我一直都不懂vise grip 的原理,观察了后想了想,关键的锁紧只有一个动作,就是杠杆小臂下凹,正常的钳子状态小臂应该是往上凸起,如果平了就有一点儿压力了,但只有下陷下去,变成凹曲线,才能真正锁紧。当然过度也不好。

按这个假设,那本来就是便宜货vise grip 结构太简单了,就是几个铆钉把零件一装,零件的简单形状曲线尤其小臂就是能让小臂压到底极限时正好有一点儿合适的下陷,凹曲线。后边松放小柄+上面握把+锁紧小臂 共同构成一个三角形,正常构型的小柄普通杠杆,锁紧小臂有个突起,小柄一捏就把锁紧小臂一顶,三角形一拉就把小臂放平了。小柄下压构型的,小柄是顺杠杆,锁紧小臂只是一根简单不能再简单的铁棍,小柄一压把锁紧小臂一顶一拉放平了。


----
分析了几个压不实锁不紧的故障,就是便宜货质量问题,一个铆钉没打紧,时间长了铆钉恐有变形,小臂只能放平无法凹陷。还有一个是小臂生产造型就不好,压到极限时,小臂的前头和背脊顶到了其它零件,也是压到放平就动不了了。这个是一买就不好用,所以基本没用过很浪费。

解决当然简单,打磨,重新铆钉。切铆钉肯定难免要伤金属表面擦到,但他猫的这种质量不好的便宜货难道还要我重新上漆 或 电镀??? 就用 buffing 快速抛光打下蜡,上点油完了。能用几年都值回票价。

维修效果非常理想,打磨为了保险,让其下陷稍深了一点点儿,所以夹得比其它更紧更实在哦耶!当然要松开时非常非常费力,不过只要用时夹得紧那都无所谓了。唯一一个不爽的是附近没买到合适的铁铆钉/SS铆钉。。。 鉴于这几个只是小钳子,扩大一号用铜铆钉,估计也可以了。。。



----
再说一个,vise grips 很方便就是有多种多样造型可以买,适合各种需求。一个非常用得到必要的是长尖嘴,但是长尖嘴是便宜货的毒瘤。。。同样长度,长尖嘴受力嘴长,握把短,握把铁皮相对长嘴更单薄,受力严重。一般长尖嘴便宜vise grip 钳嘴全都会左右乱跑歪,噁心得要死。。。 非常误事儿

这次也绝对研究这个问题能否改善。感觉主要就是形状问题,尤其是铆钉铆着组装好的状态形状无法调整(想用液压机或钣金锤把钳身口太松压紧,但压着压着压到碰到另一个部件时当然就压不动了,但这时还没超出想压紧部件的弹性极限,一松开立马弹回原形)。这样,锯掉铆钉,然后调整,非常理想。关键是即使这种便宜货,钳身铁皮一样是高硬钢,压实了也很能受力,只是便宜货质量太差,形状没那么在意QA。

不过,没想到这小长尖嘴用的是1/4" 的铆钉,手头还没有,已订等来货。


----
最后来一个全家福。可能有人说你哭穷但实际有这么多?!都是这么多年一个一个便宜货攒的。。。 唯一一次买了那三个小的,因为做精细铁皮件打铁至少不能少各种夹紧,小vise grip 便宜方便~ (质量也。。。这次三个都修了)


+10.00 积分 [版主 F150 发放的奖励]

标签/Tags:
头像
F150
论坛元老
论坛元老
2023-24年度优秀版主
F150 的博客
帖子互动: 1029
帖子: 22373
注册时间: 2022年 7月 26日 10:47

#2 Re: 修理vise grip 的观察,其原理?

帖子 F150 »

我也有近10把形状略微不同的 locking pliers, 其中有一把现在还不知道怎么用,lol
x1 图片
Riikanbkk(递归鼠)楼主
见习点评
见习点评
帖子互动: 241
帖子: 1515
注册时间: 2022年 12月 7日 23:03

#3 Re: 修理vise grip 的观察,其原理?

帖子 Riikanbkk(递归鼠)楼主 »

嗷耶,1/4" 铆钉到货了,长嘴vise grip 维修完毕!锁紧严实,弹开轻松,关键是DIY 修形以后,完全没有jaw play!用手全力挤推,偏移不过0.50mm,这才是vise grip 理所应当的样子!!!至少可以用一段时间了。

美中不足没有气动铆钉枪和bucking,只能手动锤子砸了。不过估计也没啥不影响使用。

----
顺便这是自己设计手打的加长-18寸naca duct。全不锈钢。不锈钢有名的容易warp,不均匀而且无法恢复,没有很多vise grip、c clamp 夹紧在也是手打的简易工装welding jig,那就完全不能要了。唯一一次一下买了那3个(刚修的)小钳子,就是在手打较短的ver.1 实验8寸短进气。那个因为不知道自己是不是能焊出来,角度长度都不理想,这次ver.3, 加长18寸版是no compromise,aiming for perfection

无数钳子夹起来。。。
► 显示剧情透露
Lol 手打完挺满意,还洋性做成了brep drawing 永久纪念一下。不过看官还请勿笑,我这工装虽然设计考虑了背洗(那一个个焊接背洗口本来是要再加一层板封起来接氩气。平板不像管子那么好背洗,必须solarflux 或者专门想好通气工装),不过综合考虑了下反正不是结构件,有的也真是背洗不到必须用东南亚买不到的solar flux。。。算了有点儿sugaring 就忍着吧,反正最后喷砂、全上漆。


----
全重1.10kg。

+10.00 积分 [版主 F150 发放的奖励]
Riikanbkk(递归鼠)楼主
见习点评
见习点评
帖子互动: 241
帖子: 1515
注册时间: 2022年 12月 7日 23:03

#4 Re: 修理vise grip 的观察,其原理?

帖子 Riikanbkk(递归鼠)楼主 »

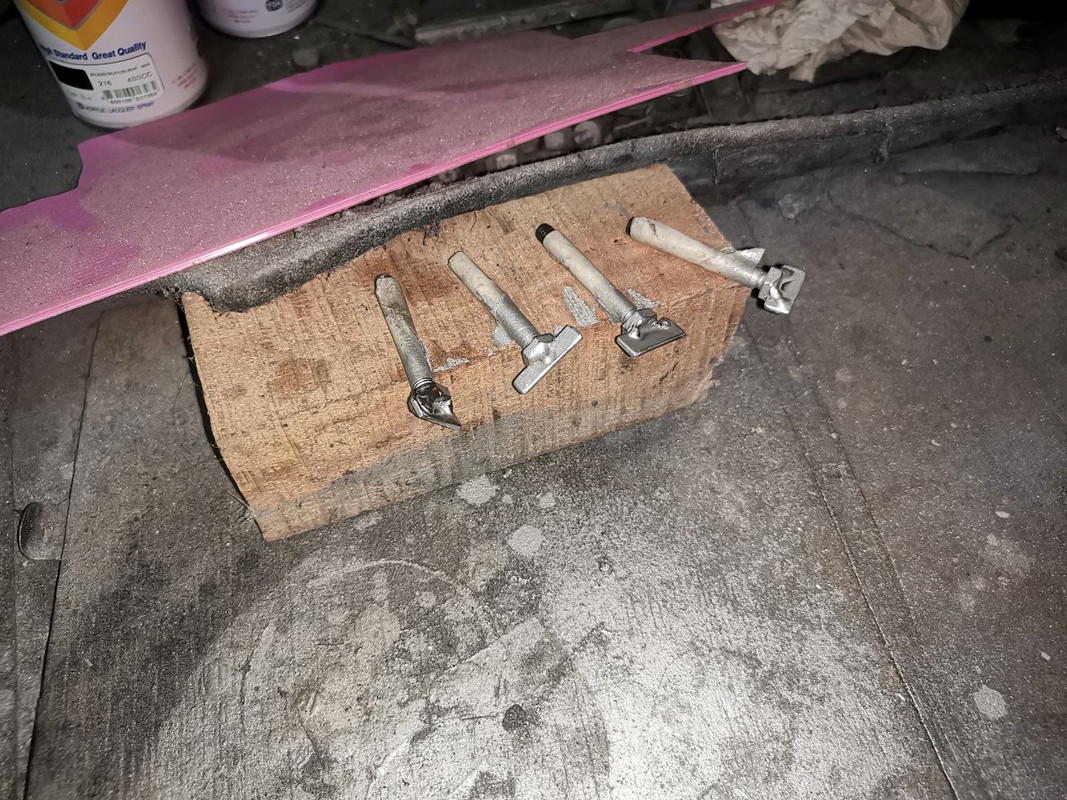

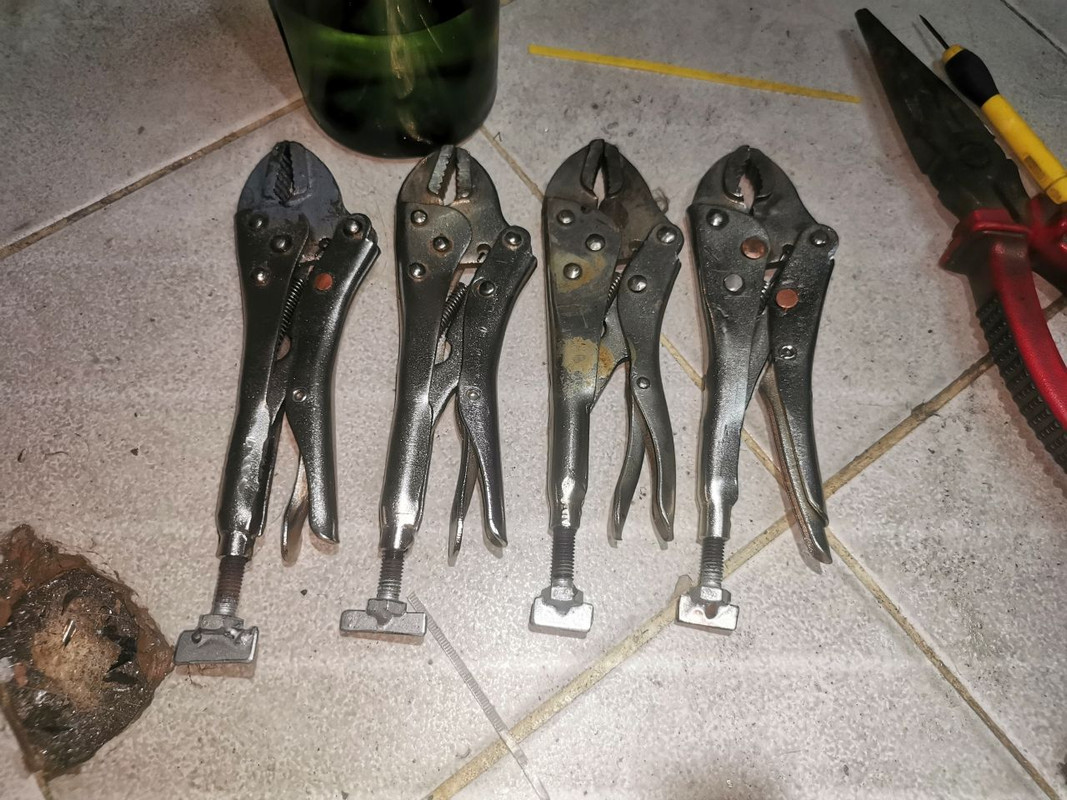

家里迷你小车床不想折腾滚花,于是焊了很多12.9 M6,M8手拧螺丝 lol :D


+10.00 积分 [版主 F150 发放的奖励]
头像
F150
论坛元老
论坛元老
2023-24年度优秀版主
F150 的博客
帖子互动: 1029
帖子: 22373
注册时间: 2022年 7月 26日 10:47

#5 Re: 修理vise grip 的观察,其原理?

帖子 F150 »

这个改造的主意不错,我也准备模仿一下
