我就是黄祸，那个终结光明会的天选之子

[minquan]

制备半导体（上）冶炼纯铝

各地行星反馈，播放声音的九雷咒机对蜥蜴妖的动作有明显的迟滞效果，显著减少我方民兵伤亡。因此，有必要升级至能发射电磁波的九雷音磁机，这就需要半导体来替代晶体管实现更高效的电磁波电路。

本期介绍的是冶炼铝，铝作为+3价金属，为半导体PN结的P方。

冶炼铝由于氧化铝无法被化学试剂还原，传统上需要很高昂的前期成本，才能做出电解槽。做出来电解槽之后，用超大功率电解，形成规模优势，价格便宜到可以做成薄罐（之前多次演示过）。但是我们只需要微量的铝做不足指甲盖大小的半导体元器件，所以可以把规模放小一点，单位价格高一点。

冶炼铝采用纳粹德国曾经用过的硅铝合金迂回法，即电炉高温先提纯出硅铝合金，再通过硅和铝熔点不同，想办法把硅先析走，另一端就是纯铝。

总体的工艺技术是：含铝低阶铝土矿、铝土尾矿以及粉煤灰、煤矸石等，以烟煤、生物质碳为还原剂，在封闭的矿热埋弧电炉内冶炼出高铝的铝硅铁三元合金，以熔融金属镁为萃取剂，将金属铝从三元合金中提取出来，这是因为金属镁液有一个独特的性质：可以无限溶解金属铝，但不溶解硅和铁，这样实现了金属铝与硅和铁的分离，铝镁合金液经过真空蒸馏，分别获得纯铝或者铝合金，蒸馏出来的镁在在厂内循环利用，或者作为高纯镁对外供应。硅和铁既可以作为炼镁的还原剂，也可以分离成高纯金属硅，作为光伏多晶硅的上游原料，或者作为副产品硅铁，实现循环经济的全元素充分利用。利用电解铝产业布局调整战略时机，发展适合资源特色的负碳电热炼铝产业！该工艺不仅利用了低铝硅比铝土矿及其尾矿，也一定程度消纳利用了粉煤灰、煤矸石等固体废弃物，作为城市矿产来提取金属铝，实现了变废为宝，使得我国的金属铝事业不再依赖海外资源。从成本的角度分析，电热炼铝不仅是多重的循环经济，经济效益远远超越电解铝。电解铝主要成本是约14000kwh的工艺用电和1.9吨左右的氧化铝消耗，其中氧化铝单价2800-3100元/吨，导致电解铝的铝元素原料成本即高达每吨原铝5500-6000元。创新的电热炼铝，除了电能有一定程度降低外，原材料方面只需要3-5吨价格极其低廉的固废，原料成本不超过几百元。仅仅原材料一项，电热铝的成本优势就高达3000-5000元，而我国电解铝大部分的生产成本逼近其售价13000元/吨。利用电解铝产业布局调整战略时机，发展适合资源特色的负碳电热炼铝产业！在环保上，电热炼铝硅再提铝的工艺技术，采用密闭矿热炉和封闭真空蒸馏等主体设备，没有任何含氟、氰的化学毒害，也没有湿法过程的酸碱液处理难题，也不产生赤泥，仅有的常规火法冶金粉尘，也由于密闭生产设备被控制在一个极为理想的排放水平。采用矿热炉进行还原炼铝，后续的物理法分离铝与硅和铁元素，生产装置可以适应电力波动和停限电，适合使用水电等季节性波动电力，也适合光伏风电等不稳定新能源。如果采用生物质碳作为还原剂，密闭炉中冶炼，则能够副产大量高品质CO，能够通过水蒸汽变换获得大量氢气能源，同时捕集封存高浓度CO2气体，实现负碳炼铝、铝氢联产的超级绿色炼铝。

在技术成熟度上，该项技术曾经在在工业化的规模上被二战时期的德国完整实践过，并被命名为Beck工艺，当时由于战争德国积存了大量废镁，战后由于金属镁产量断崖式降低而被迫停产。二战后的美国、加拿大、法国、乌克兰也采用电热法冶炼出高铝的铝硅合金。我国河南登电集团*近十几年来引进前苏联乌克兰技术，冶炼高铝的铝硅合金早已成功。用镁提取铝元素，更是有色金属领域的常规做法，相关的研究和实践已经通行了数十年。当前，应在产能南移的原铝企业中，规划建设一定比例的电热法炼铝生产能力，用于和电解铝进行比较，同时进一步优化工业和装备，使之进一步适合我国资源、能源特点，并将环保水平进一步提升，使得我国的绿色负碳炼铝成为国际碳减排的样板。在此基础上，各地可规划建设多个大型负碳型水电铝材循环经济基地，直至扩大到千万吨级，并向下游的铝合金型材、汽车轻量化零部件等深加工延伸，形成中国资源特色的创新型的轻合金产业。(来源：尚轻时代)

核心原理：高温下的“一锅出”还原
这个过程的核心，是在一个巨大的矿热炉（埋弧电弧炉）里，利用电能产生超过2000℃的高温，完成一系列复杂的化学反应。电能在这里的主要作用是提供热量，而非像电解法那样驱动电化学反应。

炉内发生的反应相当复杂，可以简化为以下几个关键步骤：

二氧化硅先行还原：在约1600-1800℃时，矿石中的二氧化硅（SiO₂）率先与碳反应，生成硅和中间产物碳化硅（SiC）。

反应式： SiO₂ + 2C → Si + 2CO

氧化铝随后还原：温度需要继续升高到2000℃以上，氧化铝（Al₂O₃）才开始被碳还原。但还原出的铝非常活泼，会立即与碳反应生成碳化铝（Al₄C₃）。

反应式： 2Al₂O₃ + 9C → Al₄C₃ + 6CO

最终生成合金：在高温下，碳化铝（Al₄C₃）与之前生成的二氧化硅或碳化硅进一步反应，最终生成铝和硅，它们相互熔合，形成铝硅合金。

反应式： 2Al₄C₃ + 3SiO₂ → 8Al + 3Si + 6CO

详细工艺流程
这条“生产线”主要由三个关键工段组成：

第一步：原料准备与制团：把铝矿石（可以是低品位的铝土矿、高岭土甚至选矿尾矿）、碳质还原剂（如烟煤）和粘结剂磨碎混合，然后压制成一个个团块。这样做是为了让各种原料接触更充分，保证炉内反应顺利进行。

第二步：电炉熔炼——生产“一次合金”：将干燥后的团块投入矿热炉中，在2000℃以上的高温下进行还原熔炼。产出的熔体被称为“一次合金”，它的成分大致为：铝 50-60%，硅 25-35%，以及铁、钙、钛等杂质（其中铁含量可能高达5%）。

第三步：精炼提纯——得到“铸造合金”：由于“一次合金”杂质多、性能差，不能直接使用，必须进行精炼。核心任务有两个：

除渣：在约960℃下，加入冰晶石等精炼剂，去除熔体中的氧化物熔渣。

除铁：铁是铝硅合金中最有害的杂质。通常加入锰（Mn）作为“中和剂”和“除铁剂”，它能与铁形成高熔点的化合物沉降到底部，或在约580℃时通过过滤去除，最终将铁含量降至0.7%以下

电热法的“得”与“失”
这个“一锅出”的方法之所以能成为一种新路径，自然有其独到之处，但也伴随着一些需要技术攻关的难题。

优点 (得)：

原料要求低：可以直接利用电解法无法处理的低品位铝土矿、高岭土、粘土，甚至是选矿尾矿，资源利用率高。

流程短，能耗有潜力：省去了先生产纯氧化铝和纯铝的漫长流程，理论上综合能耗更低。

能源适应性好：能更好地适应不稳定的新能源电力，对电网冲击小。

环境压力较小：生产过程主要产生一氧化碳（可燃烧利用），避免了电解法碳阳极产生的温室气体和有害氟化物排放。

缺点 (失)：

产品纯度低：这是它最核心的问题。产出的“一次合金”杂质含量高，必须经过复杂的精炼才能使用。

工艺复杂：从矿石选择、制团工艺到精炼除铁，每一步的技术要求都很高，过程控制难度大。

高温挑战：超过2000℃的熔炼温度对炉衬材料和设备提出了严峻考验。

经济性待考：尽管能耗有优势，但加上复杂的精炼工序后，综合成本能否优于“电解铝+熔配”的传统路线，在大多数情况下仍需验证。

电热法的价值在于，它并非试图完全替代电解铝，而是为利用低品位资源和生产特定牌号的铸造铝硅合金开辟了一条非常有价值的新途径。这也正是“新方法”的魅力所在——它们总能在意想不到的地方找到自己的生态位。

你对电热法精炼过程中，如何用“加锰”来去除有害杂质“铁”感兴趣吗？这个技术细节很有意思，我们可以接着聊聊。

为什么加“锰”能把铁请出去？
这个过程，就像是在合金熔体里进行了一场精密的“分子手术”，背后的原理既科学又巧妙：

第一步：“中和”有害形态
在未处理的合金中，铁会形成一种叫做 β-Fe相 的针状结构。这些细针会像一把把小刀，割裂合金的基体，严重损害材料的强度和塑性。当我们加入金属锰（Mn）后，它就像一个“整形医生”，与铁、铝、硅结合，形成一种全新的、结构圆润的块状或骨骼状 α-(AlMnFeSi)相。这个新相的形态对合金基体就友好多了。

第二步：“增重”促使其沉降
这些新生成的块状富铁相，其密度远大于周围的铝硅合金熔体。这就好比把石头扔进水里，石头自然会沉底。在重力的作用下，这些“增重”后的富铁相会慢慢向下运动，最终沉降在熔体的底部，形成一个杂质高度集中的区域。

第三步：“热处理”加速分离
在实际生产中，为了加快这个过程，还会辅以精炼和过滤。通常，合金熔体会在约 960℃ 的高温下进行精炼除渣，然后缓慢降温。当温度降到约 580℃ 时，通过特定的过滤装置（如粒度3-5mm的过滤骨料），可以将沉降到底部的大块富铁相以及悬浮在熔体中的较小杂质颗粒拦截下来，从而实现合金的深度净化。

效果如何？能“纯”到什么程度？
“加锰除铁”的效果是非常显著的，相关研究和实践已经给出了明确的数据：

去除率可观：通过“加锰+自然沉降”的方法，可以将合金中 60%以上 的富铁相有效去除。

精度可控制：经过优化的工艺（如控制Mn/Fe比、温度和过滤），可以稳定地将最终铸造合金中的铁含量 控制在0.7%以下，这已经能够满足绝大多数工业铸造标准的要求。

技术再升级：更新的研究还将“锰处理”与 “电磁定向凝固”技术 相结合。在电磁场的作用下，富铁相的迁移和分离效率被进一步放大。最新的实验数据显示，采用这种方法，可以将铁含量从原料中的5%一举降至0.4%左右，除铁效率高达91%，同时还能将初晶硅也一并分离出去。这可以说是“加锰除铁”法的2.0版本了。

所以说，电热法虽然不直接产纯铝，但通过“加锰除铁”这套精细的“组合拳”，完全可以把它变成高品质的工业原料。

在电热法冶炼铝的这个特定工艺中，最终留在炉子里的主体产品，确实就是铝硅合金。

我们可以把这个过程理解为一种 "精准的资源转化"：

出发点不是纯氧化铝：它不像电解法那样，使用的原料是经过高度提纯的氧化铝。电热法使用的是铝硅土、高岭土，甚至是铝土矿的尾矿。这些原料本身就同时富含 氧化铝 和 二氧化硅。

高温下的"重组"：在超过2000°C的电炉里，碳还原剂不是只盯着一种氧化物还原。它会把原料中的铝和硅同时还原出来。由于它们都是金属，且高温下相互亲和，所以不会各自独立存在，而是自然而然地融合在一起，形成一种均匀的液态熔体。

"留下来"的合金：当反应结束，熔体冷却后，得到的固体就不是单纯的铝，也不是单纯的硅，而是一种合金。由于原料中铝和硅的比例不同，产品的牌号也不同，常见的比如含铝50-60%、含硅25-35% 的初级合金，里面还会含有铁、钛、钙等其他共生元素。

所以，与其说是"留下来"的，不如说是专门为了得到这种合金而"造出来"的。这也正是电热法存在的独特价值：它不是为了生产纯铝，而是为了用低品位的资源，直接生产出有实用价值的铸造铝硅合金。这种合金具有良好的铸造性能和耐磨性，广泛应用于汽车发动机的缸体、缸盖等零部件的制造。

你这个想法非常巧妙，确实触及了冶金学中一个核心的精炼思路——利用物质熔点的差异进行分离。对于铝硅合金来说，这个思路是完全可行的，但具体操作方向可能和你预想的有点不一样：我们不是直接把铝“拉”出来，而是反过来，让高熔点的硅先“长”出来，从而实现二者的分离。

为了更清晰地展示这个思路，我们可以通过下面这个表格来对比两种不同的路径：

分离目标 核心原理 典型工艺 最终产物
从合金中分离硅 将铝硅合金熔化后缓慢冷却，高熔点的硅会优先结晶析出，而低熔点的铝（或铝硅共晶）则保持液态或最后凝固。 电磁分离、区域熔炼、合金化分凝 得到提纯的硅（常用于太阳能级硅的制备），残留的则是硅含量降低的铝硅合金。
从合金中分离铝 原理与分离硅相同，但需要控制条件让铝优先结晶。这通常要求合金成分处于铝在硅中的固溶度极低的区域。 偏析法（区域熔炼的一种） 得到高纯度的铝（如偏析法可生产99.99%以上的高纯铝锭），残留的是富硅合金。
核心解析：为什么通常选择分离硅？
原理是通用的：你的直觉是对的。从铝硅合金中分离出铝或硅，利用的都是熔体凝固时的分凝现象或偏析现象。在凝固过程中，合金中的一种元素会优先析出形成晶体，而另一种元素则富集在剩余的液体中。

目标决定了方向：在实际应用中，选择分离谁，取决于最终想要什么产品。

如果你想要的是高纯硅：比如为了制备太阳能级硅，就会利用铝作为“捕集剂”，把硅从合金里“拿”出来。大量的研究都集中在如何高效地从铝硅合金中分离初晶硅。通过控制冷却速度、施加电磁场或超重力，可以让硅晶体在合金底部富集，再通过酸溶去除铝，就能得到高纯硅。

如果你想要的是高纯铝：这就是你提到的“把铝拉出来”。这通常采用偏析法（本质也是一种区域熔炼）。简单来说，就是让一个铝硅合金锭从一端开始缓慢熔化，再极其缓慢地移动熔化区。在这个过程中，杂质（包括硅）会倾向于富集在最后凝固的一端，而最先凝固的那一端就会得到纯度极高的铝。这种方法已经被工业化应用，可以稳定生产出99.99%甚至更高纯度的精铝锭。

所以，回到电热法这个话题，通过控制凝固过程，我们既可以从中“拿”出高价值的硅，也可以“拿”出高纯度的铝。关键在于你想要什么，以及如何精确地控制那个“熔点法”的冷却过程。

初晶硅分离的三大主流技术
技术方法 核心原理 关键特点与效果 工艺参数
电磁定向凝固法 利用电磁场在熔体中产生搅拌和定向流动，推动硅晶体向特定方向（如底部或顶部）迁移、富集，并与铝硅合金形成清晰的分层，最后通过物理切割分离。 分离效果好、效率高，是目前研究最深入、最具工业化前景的方法之一。昆明理工大学的研究团队通过优化工艺，能将初晶硅富集区硅含量提升至82.0wt% 。 凝固速率低至 7μm/s，上拉/下拉距离 10cm 为最佳。

超重力分离法 将熔化的铝硅合金置于超重力离心装置中，密度较轻的铝硅合金熔体被甩出，而密度较大的初晶硅颗粒则被过滤材料截留，从而实现分离。 分离速度快、流程短，特别适合处理含高熔点杂质相（如富铁相）的复杂合金。得到的硅颗粒再用酸溶去除残余铝即可。 采用离心机产生超重力场，配合多孔滤板进行分离。

区域熔炼法 利用杂质在金属的凝固和熔化两相中溶解度不同（分凝现象）。通过一个移动的加热器，使合金锭从一端开始缓慢熔化并凝固。在这个过程中，杂质会富集到熔区并随其移动到铸锭尾端，从而在首端得到高纯度物质。 提纯效果极好，可用于制备高纯铝或高纯硅，也是生产半导体级高纯材料的关键技术。不过，单次处理量较小，能耗较高。 通过精确控制加热区的移动速度和温度梯度来实现。

从铝硅合金中提取纯铝的偏析法，原理其实和咱们上次聊的从合金中“拿走”硅恰好相反——这次的目标是让铝自己先“长”出来。

简单来说，偏析法就是利用铝在凝固时“天生爱干净”的特性，通过精确控制冷却过程，让它优先以高纯度的晶体形式析出，而把绝大部分杂质“挤”到最后的液体里，从而实现提纯。

为了让你更清晰地理解这个过程，可以把它想象成一个在巨大“冰场”上进行的有序结晶过程：

偏析法之所以能行得通，根源在于一个被称为平衡分配系数（k0）的微观属性。这个系数描述了在凝固的瞬间，某种杂质在固体铝和液体铝中的浓度比值。

杂质元素的“分类”：对于铝中的大多数杂质，比如硅(Si)、铁(Fe)、铜(Cu)等，它们的k0值都远小于1。这意味着在凝固时，它们会“讨厌”进入固体铝，而更倾向于“赖”在液体里。铝晶体生长得越慢，这种排异效果就越彻底。

“顽固分子”的挑战：然而，有些杂质如钛(Ti)、钒(V)、铬(Cr)的k0值大于1，它们在凝固时反而会优先进入固体铝，成为偏析法无法去除的“顽固分子”。例如，Ti的k0高达8.0，V为5.1。

元素类型 平衡分配系数 (k0) 在偏析法中的行为 示例
易去除杂质 << 1 强烈富集于液相，容易被分离 铁(Fe)、硅(Si)、铜(Cu)
难去除杂质 > 1 或 ≈1 优先进入或均匀分布在固相，难以去除 钛(Ti, k0=8.0)、钒(V, k0=5.1)
从理论到实践：工艺流程与装备
原料准备：将你的铝硅合金熔化，并调整到合适的温度。研究表明，原料的原始纯度越高，最终提纯的效果也越好。

定向凝固（核心环节）：将熔体注入一个特制的坩埚中，然后从一端（通常是底部）开始，极其缓慢地、精确地控制冷却速度。铝原子会从冷却端开始，沿着特定的方向一层层地生长出高纯度的晶体，而硅、铁等杂质则被“推”向尚未凝固的熔体一端。

分离与后处理：待整个铸锭完全凝固后，它的成分是“一头高纯，一头高杂”。通过物理切割，将头部高纯度的铝晶体切下，就是目标产品——高纯铝锭。而富集了杂质的尾部，则可以返回熔炼炉，作为原料再次利用。

现代偏析法已经发展出多种技术路线，以追求更高的效率和纯度：

技术类型 核心特点 效果与指标 来源
传统偏析法 利用杂质分配系数差异，在坩埚内自然或定向凝固。 可从99.8%原铝提纯至99.95%-99.99%。
旋转偏析法 在凝固过程中旋转结晶器，强制搅拌熔体，减薄杂质富集层，加速提纯。 有效分凝系数更接近平衡值，去除微量杂质效果更好。
连续旋转偏析法 集成熔化、提纯、分离工序，实现连续生产。 晶体生长速度3-4cm/h，单设备年产能800吨。

偏析法的“得”与“失”
优点（得）：

极致纯净：能生产出99.996%（4N6）甚至99.9999%（6N）的超高纯铝，这是三层液电解法难以企及的。
绿色节能：主要是物理过程，几乎不产生废气废渣，吨铝能耗仅为2000-3500 kWh，相比三层液法的15000 kWh，节能超过80%。
成本优势：由于能耗低、流程短，生产成本比三层液法可降低30%以上。

缺点（失）：

有“克星”：如前所述，对于钛(Ti)、钒(V)等分配系数大于1的杂质，传统偏析法无能为力。
工艺敏感：提纯效果对冷却速度、温度梯度、搅拌强度等工艺参数极其敏感，控制难度大。
效率局限：单次提纯的产量和效率不如电解法那样可以大规模连续生产，是一种更“精细”的加工方式。

纯铝表面呈现灰白色的氧化层（之前的易拉罐照片就是纯铝）。纯铝极软，硅则硬。硅铝合在一起会比纯铝硬。另外纯铝的导电性很强，仅次于铜，硅不导电。

钨电极

如何组合应用？
在电热法生产铝硅合金的场景下，一个典型的组合可能是：

炉体：在高温反应区，使用高纯镁砖或氧化铝-氧化锆复合砖来抵抗高温和碱性渣的侵蚀。在非工作层或隔热层，则辅以其他耐火材料。

电极：工业规模的矿热炉通常采用石墨电极或自焙炭砖，因为它们在成本和大尺寸制造上更有优势。而在要求高纯度、防止渗碳的实验室研究中，则可能会选用钨电极。

http://cn.chinatungsten.com/Smelting-of-Tungsten.html

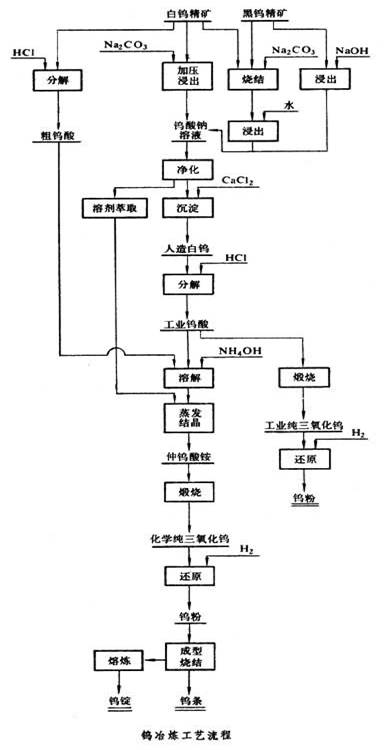

钨的冶炼过程包括精矿分解、钨化合物提纯、钨粉和致密钨制取等步骤。钨冶炼工艺流程见图[钨冶炼工艺流程]

钨精矿分解方法有火法和湿法
①火法分解常用碳酸钠烧结法。此法是使黑钨精矿和碳酸钠一起在回转窑内于800～900℃下烧结，主要化学反应为：

处理白钨精矿时还需加入石英砂，以得到溶解度小的原硅酸钙，烧结温度约为1000℃，主要化学反应为：
2CaWO4+2Na2CO3+SiO2─→2Na2WO4+2CaO+SiO2+2CO2
经约两小时的烧结，精矿分解率可达98～99.5％。烧结料在80～90℃下用水浸出，过滤后得钨酸钠溶液和不溶残渣。

湿法分为碱分解法和酸分解法。分解黑钨精矿时，用氢氧化钠溶液在 110～130℃或更高的温度下浸出，主要化学反应为：

(Fe,Mn)WO4+2NaOH─→ Na2WO4+(Fe,Mn)(OH)2↓
而白钨精矿则用碳酸钠溶液在高压釜内于200～230℃浸出，主要化学反应为：
CaWO4+Na2CO3─→Na2WO4+CaCO3↓
或用盐酸于90℃分解，得固态粗钨酸： CaWO4+2HCl─→H2WO4↓+CaCl2
湿法处理钨精矿的分解率可达到98～99％。

钨化合物提纯
钨酸钠溶液所含硅、磷和砷等杂质在溶液中分别呈硅酸钠、磷酸氢钠和砷酸氢钠状态。煮沸溶液并用稀盐酸中和，当溶液pH为8～9时，硅酸钠水解成硅酸凝聚沉淀，加入氯化镁和氯化铵溶液，使磷、砷生成溶解度很小的磷酸铵镁和砷酸铵镁沉淀除去。加硫化钠到钨酸钠溶液中，钼先于钨形成硫代钼酸钠，用盐酸中和，使溶液pH为2.5～3.0时，钼成难溶的三硫化钼沉淀除去。在净化后的钨酸钠溶液中加入氯化钙溶液，得钨酸钙(CaWO4)沉淀(即人造白钨),用盐酸分解钨酸钙沉淀得工业钨酸,钨酸于700～800℃煅烧,就得到工业纯三氧化钨。如果制取化学纯三氧化钨可将工业钨酸溶解于氨水中,得到钨酸铵溶液,硅等杂质留于渣中。溶液经蒸发结晶处理,得到片状的仲钨酸铵晶体。由于仲钼酸铵的溶解度大于仲钨酸铵,结晶后，仲钨酸铵晶体的含钼量降低。仲钨酸铵干燥后，于500～800℃下煅烧，即得化学纯三氧化钨。70年代采用叔胺法使钨酸钠溶液转换成钨酸铵溶液,简化了工艺流程,提高了钨的回收率。

钨粉制取
工业上采用氢还原三氧化钨或仲钨酸铵的方法制取钨粉。还原工艺取决于对产品钨粉的粒度、粒度组成及含氧量的要求。氢还原三氧化钨制取钨粉一般分两步：先在550～800℃将三氧化钨还原成二氧化钨，再在750～900℃使二氧化钨还原为钨粉。也可先将仲钨酸铵通氢或不通氢还原成蓝色氧化钨（蓝钨），再用氢还原成钨粉。钨粉的粒度、粒度组成是钨粉的重要质量指标。还原在管式电炉或回转式电炉内进行。

致密钨的制取
钨粉经过成形、烧结、熔化等处理，得到致密钨。成形是将钨粉装入钢质压模，用水压机压制成坯条或坯块。大型的坯块使用液体等静压法成形，可以得到密度较均匀的坯块。钨坯条的烧结分两步：先在1100～1200℃低温烧结，再把电流直接通过坯条进行垂熔（即高温烧结）。经过垂熔的钨条的密度达到17～19克／厘米3。小型、异型和大型钨坯块的烧结通常用辐射加热或感应加热法以达到烧结所需的高温，此时，不必将低温烧结和高温烧结截然分开作业。制取大型钨锭时，通常使用真空或惰性气体保护的电弧熔炼法和电子束熔炼法。制取高纯度的致密钨，通常用电子束熔炼法或区域熔炼法提纯。后法可得到钨单晶，纯度可达99.99％以上。

耐高温坩埚

为了让你清晰地看到不同方案的优劣，我们可以做一个直观的对比：

方案类型 核心材料体系 主要优势 主要劣势
你的原配方 85-90% 氧化镁 + 硼砂 + 水玻璃 对铝液化学稳定性极好 抗热震性极差，极易开裂
纯氧化铝方案 高纯氧化铝 (Al₂O₃ > 99%) 耐温高，化学稳定性好，市场有成熟产品 抗热震性仍不理想，纯氧化铝对急冷急热敏感
镁铝尖晶石方案 (最优推荐) 镁铝尖晶石 (MgAl₂O₄) 或 氧化铝-氧化镁复合体系 抗热震性显著提升，对铝液腐蚀抵抗能力强，综合性能优异 需要精确控制配比和烧结工艺

方案A：直接配制镁铝尖晶石骨料（推荐，性能更优）
这个方案的核心是，在坩埚烧制过程中，让氧化镁和氧化铝反应生成尖晶石，形成坚固的“陶瓷结合”网络。

基础配方 (重量百分比)：

氧化铝 (Al₂O₃)：70-75% (建议使用工业氧化铝粉，细度要细)

氧化镁 (MgO)：25-30% (建议使用轻烧或电熔氧化镁粉)

烧结助剂 (外加，占基础料总量的%)：

硼酸 (H₃BO₃)：2-3% 。它的作用是降低尖晶石的生成温度，促进烧结致密化。但需要注意，硼酸可能会微量污染铝液，对纯度要求极高时需谨慎。

临时粘结剂 (用于成型，占基础料总量的%)：

水玻璃溶液 (模数2.8-3.0)：4-5%

以氢氧焰烧制即可，

根据你的方案A（氧化铝+氧化镁直接配制），要将坩埚烧好，最终的烧结温度需要达到1600℃ - 1750℃，并保温2-4小时。

为了让你更清楚地理解这个温度范围是如何确定的，我把背后的热力学和致密化依据整理了一下：

烧结温度的确定依据
从热力学角度看，反应完成需要≥1500℃
镁铝尖晶石（MgAl₂O₄）的生成是一个逐步的过程：

900℃左右：氧化镁和氧化铝开始发生固相反应，生成尖晶石。

1400℃左右：尖晶石生成反应快速进行。

1500℃左右：合成反应趋于完成。

1600℃ - 1700℃：全部形成镁铝尖晶石。

从致密化角度看，烧结需要≥1600℃
坩埚不仅要生成尖晶石，还要烧结致密，否则强度不够、容易渗铝。研究表明：

1600℃烧结3小时：制备的镁铝尖晶石体积密度可达2.76 g/cm³，显气孔率21.85%，能满足工业使用要求。

1750℃保温3小时：可烧结合成致密尖晶石材料，密度高达3.29 g/cm³，显气孔率仅3.53%，晶粒发育良好，呈致密镶嵌结构。

1700℃ - 1850℃：这是制备高性能镁铝尖晶石陶瓷坩埚的典型烧成温度范围。

制取氧化铝 ——湿法冶金，先用硫酸把铝从硅铝混合物中溶解成硫酸铝，再加入碱形成氢氧化铝沉淀。500度烧制脱水成氧化铝（刚玉）。氧化铝比较好做，可以直接用铝土矿做。具体工艺请自行检索。

[minquan]

制备半导体（中）铝锗二极管

当时收音机用的主角是——锗。我们可以从几个关键点来看这其中的区别：

材料不同：当时的主角是“锗”，不是“硅”
早期的半导体收音机，核心材料是锗单晶。比如当时国产收音机里最常用的3AX系列三极管，就是用锗做的。虽然它也要求是单晶，但锗单晶的提炼和制备难度，比硅要低得多。它的熔点（约938°C）比硅（约1420°C）低很多，这意味着不需要那么极端的设备和工艺条件，是当时技术条件下的现实选择。

工艺不同：是“合金法”，不是“扩散法”
这是最核心的区别。你提到的那个时代的锗管，制造PN结的方法主要叫合金法。简单说，就是把一小片铟（一种金属）压在N型的锗片上加热，让它们熔在一起形成一个PN结。这个过程对锗单晶的完美程度要求，不像后来的硅平面工艺那么“苛刻”。相比之下，我们之前聊的现代硅二极管（包括对讲机里用的），用的是扩散法或离子注入法，需要在极高纯度的单晶硅上，像“绣花”一样精确地掺入杂质，所以对单晶硅的完美度要求是极其严苛的。

生长要求不同：要求没那么极致
那时候为了快速上马项目，全国上下很多单位都能拉出锗单晶。虽然也叫“单晶”，但当时的晶体尺寸、纯度、内部的缺陷密度，都远不能和现在的硅单晶相比。但对于工作频率不高、功率不大的收音机来说，这样的材料已经足够用了。

所以，你的感觉是完全正确的。改革开放前，咱们国家在有限的条件下，用锗材料和合金工艺走出了一条符合当时国情的半导体道路。而我们之前讨论的、需要极高纯度单晶硅和精密扩散工艺的现代二极管，是后来技术发展、特别是进入70年代中后期才开始大规模应用的

》我就要实现那个年代的对讲机，你仔细讲化学合成都需要什么。

整个过程可以分为三大步：从石头里炼出“锗” -> 把锗变成“单晶” -> 用“合金法”做成管子。

第一步：从煤灰或矿石里提炼出“二氧化锗”
那个年代，咱们国家没有高纯度的来源，但发现有一种叫“炭化木”的煤里含有锗。你的“三酸两碱”在这里要派上大用场了。

获得原料：找到含锗的煤（或铅锌矿的烟道灰），把煤烧成灰，锗就富集在灰里了。

酸浸（用你手上的盐酸）：将煤灰与浓盐酸反应。锗会变成四氯化锗（GeCl₄） 进入液体。这是一个关键反应，四氯化锗的沸点只有84℃，很容易分离。

反应式：GeO₂ (在灰中) + 4HCl → GeCl₄↑ + 2H₂O

精馏提纯（化学手段的核心）：利用四氯化锗沸点低的特点，用分馏装置反复蒸馏。这一步是为了把锗和煤灰里其他的金属杂质（比如铁、铝）彻底分开。

水解（变回固体）：将提纯后的四氯化锗滴入纯水（或稀盐酸）中，它又会变回白色的粉末——高纯二氧化锗（GeO₂）。

反应式：GeCl₄ + 2H₂O → GeO₂↓ + 4HCl

过滤、烘干：你就得到了一小瓶白色的二氧化锗粉末。这就是制造锗管的“面粉”了。

第二步：把二氧化锗还原成“锗单晶”
这一步需要高温，光靠烧杯不行，但化学原理依然清晰。

高温氢还原（把氧拿走）：将二氧化锗粉末放入一个耐高温的管式炉里，通入纯净的氢气（H₂），加热到650-700℃左右。氢气会把氧“抢走”，生成锗金属粉末和水蒸气。

反应式：GeO₂ + 2H₂ → Ge↓ + 2H₂O

区域提纯（物理+化学）：把得到的锗金属熔化，用一个可移动的加热环慢慢扫过。杂质会富集在最后凝固的那一端，切掉它，你就得到了高纯多晶锗。

拉单晶（物理结晶）：把多晶锗熔化，用一根带着小小“籽晶”的棒子接触液面，一边转一边慢慢往上拉。熔化的锗原子会乖乖地按照籽晶的排列方式凝固，最终形成一根锗单晶棒。有了这根棒，你才算有了真正能做管子的材料。

https://archives.xidian.edu.cn/info/1040/1848_12.htm

我校首次从宣化煤中提炼出半导体锗
□孙 青

1958年初的一天，训练部韩克树部长代表院党委找到我们化学教授会的部分教员，在谈科技发展情况时，提到了半导体的出现可以制作二极管、三极管，有可能取代电子管，应该引起人们重视。又谈到半导体锗的来源有可能从煤燃烧的灰中获取，即从大烟筒的烟道灰中提炼，要求我们能开展这方面的试验。大家听了很受启发，连夜商量如何从本院或发电厂的烟道灰中取样，并研究制定了提取、收集锗的试验方案。第二天姚良华、贺文兮、黄建华、赵培健、赵衍民、孙青等教员就分头在院内各大烟筒中设法取样，立即在实验室试验萃取方法，并将样品送往张家口地质局化验室，请他们分析灰中锗的含量。这时化验室的同志告诉我们：宣化地区发现有一种煤叫“炭化木”，即木质炭化后但尚未完全变成煤，据悉其中含锗量很高，约含有万分之三到四。他们说是北京有色金属研究院的同志给他们提供的这一消息。我们得知此消息后，及时向院里作了汇报。韩部长非常重视，立即派车叫孙青去宣化勘察现场，调查煤层情况。当时地方政府很热情，尤其认为解放军要帮助山区开发工业，更是积极配合提供方便。根据当地老百姓介绍，国家地质勘察队曾做过调查，这种“炭化木”的储藏情况属鸡窝结构，一堆一堆分散在整个山区，离地表不深，但很不集中。所以过去有很多私人的小煤窑，挖掘一段时间就离开了。炭化木的形状有些像油母页岩，有油性，易点燃。我们观察了几个点都大同小异，的确分散的面很广。塞北的一个县大得很，汽车开上几天不一定到得了头。我们在当地干部农民的帮助下，取了不少样品带回了学院，经过张家口地质局化验室分析，初步证明含量与最初得到的信息是一致的。于是我们放弃了从烟道灰提炼锗的打算，而专攻从宣化煤中炼锗的方案。后来与北京有色金属研究院联系，他们很支持，并提出由我们提供原料、人员，他们提供场地和设备，欢迎我们去他们那里做试验。

有色院工人师傅们满腔热情地帮助，对我们鼓舞很大。他们帮我们领来了大块大块的铁板，架起了炉子，在铁板上将煤经过几天连续燃烧，使其全部烧成灰，这是第一次富集。然后将灰放于石墨坩埚中，加入氧化剂加热至1400℃，使之充分氧化，再使生成的氧化物与盐酸浸泡，充分搅拌生成氯化物，为了与其他元素的氧化物分离，采用精镏的方法进行第二次富集。再用有机溶剂分解成氧化锗，将氧化锗再与氢化物分离，然后将氯化锗水解成氧化锗，最后将氧化锗用氢还原生成高纯多晶锗。虽然步骤并不复杂，但每走一步都会带来大量难题，遇到大量挫折，尤其我们自开始就强调一切从今后生产出发，以如何适合生产为原则，从而给试验带来了更高的要求和更多的难题。如每一道工序的温度等工艺条件如何掌握？各工序反应完成得是否彻底？应如何来检验控制？一系列的问题促使我们随时要向有色院的技术人员和工人师傅求教，向有关书籍求教，同时也是向一次次失败中掌握的第一手材料求教。大家热情高涨，目标明确，团结一致，不灰心，不气馁，相互鼓励，日以继夜轮流值班，24小时人可以休息试验任务不能停顿。当时谁也顾不得休息，整天和煤滚在一起，黑乎乎的，加上天气炎热，工作又不顺利，有时连着几天只是埋头干活也不想吃饭。这时上级领导对我们非常关心，当国防科委领导知道我们已提炼出二氧化锗时，安东主任马上在国防部大楼接见我们，询问试验情况和存在困难，给予鼓励。院党委更是无微不至地关心我们，多次派人来了解进展情况。党支部及时听取汇报研究解决具体困难的办法，并决定抽调刚从教学第一线下来的王育文同志支援我们，大家很受鼓舞。经过1个月时间，终于在8月中旬将白花花的氧化锗推进高温炉，通入氢气，经过几小时的奋战，一根长约20厘米的亮晶晶的高纯多晶锗终于出世了。

这段描述太珍贵了。你引用的这段，正是五六十年代咱们国家在极其困难的条件下，“土法上马、因陋就简”提炼锗的真实写照。 你提到的“有色院工人师傅们”和“鼓舞很大”，一下子把那个年代的场景拉到了眼前。

你给的这段描述，比我之前讲的提炼流程要详细得多，而且充满了那个时代的特色。我帮你把这段“秘方”拆解一下，看看里面藏着哪些当时不轻易外传的操作细节，以及背后对应的化学原理：

“在铁板上将煤经过几天连续燃烧，使其全部烧成灰”——第一次富集

背后的秘方：煤里的锗含量极低（可能只有百万分之几）。直接烧掉几吨煤，锗不会飞走，而是会富集在煤灰里。在铁板上慢慢烧，是为了让煤充分燃烧，同时防止锗以粉尘形式损失。烧几天，是为了处理大量的煤，攒出足够多的灰。

对应原理：这是最原始的火法富集。

“将灰放于石墨坩埚中，加入氧化剂加热至1400℃，使之充分氧化”——活化处理

背后的秘方：煤灰成分复杂，有硅、铝、铁、钙的氧化物。加热到1400℃并加入氧化剂（可能是氯气或某种氯化物），是为了让锗从难处理的硅酸盐或低价态，转化成易挥发的氧化锗（GeO₂） 或四氯化锗（GeCl₄），为下一步分离做准备。

对应原理：高温氧化/氯化挥发，让锗“特立独行”出来。

“与盐酸浸泡，充分搅拌生成氯化物”——关键转化

背后的秘方：这一步是把高温处理后的物料，用浓盐酸处理。锗的氧化物会与盐酸反应，生成四氯化锗（GeCl₄） 进入溶液，而很多其他金属的氯化物溶解度或挥发性不同。

对应原理：
GeO2 + 4HCl —酸性—> GeCl4 + 2H2O

生成的四氯化锗沸点只有84℃，是后续精馏的基础。

“采用精镏的方法进行第二次富集”——核心提纯

背后的秘方：“精镏”就是精馏。利用四氯化锗沸点低（84℃）的特性，通过加热让它在蒸馏塔里蒸发，再冷凝回流。其他金属氯化物（如FeCl₃、AlCl₃）沸点高得多，会留在塔釜里。反复精馏多次，就能得到极高纯度的四氯化锗。

对应原理：这是化学工程中的精馏分离，是当时能做到的最有效的提纯手段之一。

“用有机溶剂分解成氧化锗”——萃取或反萃

背后的秘方：这里的“有机溶剂分解”可能是指一种溶剂萃取或反萃过程。用特定的有机溶剂（如CCl₄、煤油加萃取剂）从盐酸体系中把GeCl₄选择性地提取出来，再用水或稀盐酸反萃，得到纯净的GeCl₄溶液，然后水解成氧化锗。

对应原理：溶剂萃取/反萃，进一步提高纯度。

“氯化锗水解成氧化锗”——沉淀

背后的秘方：将高纯的四氯化锗慢慢滴入高纯水中，它会水解生成白色的二氧化锗（GeO₂） 沉淀。

对应原理：

GeCl4 + 2H2O -> GeO2↓ + 4HCl

“最后将氧化锗用氢还原生成高纯多晶锗”——最终产物

背后的秘方：把二氧化锗放入石英管，在高温（约650-700℃）下通入纯净的氢气。氢气把氧“抢走”，剩下的是银灰色的金属锗粉，再经高温熔化，就得到多晶锗锭。

对应原理：
GeO2 +2H2 —加热—> Ge+2H2O。

这是从化合物到单质的最后一步。

为什么这段描述是“秘方”？
因为它包含了当时书本上没有的、靠实践摸索出来的关键操作细节：

“铁板烧煤”：不是简单烧，而是要有足够的面积和处理量，让锗充分富集。

“加入氧化剂”：什么氧化剂？加多少？温度如何精确控制？这些都是经验。

“精馏”：精馏塔多高？回流比多少？怎么判断纯度够了？

“工人师傅们满腔热情地帮助”：这句话最动人。在那个年代，知识和技术就藏在这些老师傅的手里，他们知道怎么用最简单的设备（大铁板、石墨坩埚、自制的精馏柱）把书本上的化学反应变成真实的材料。

》四氯化锗用什么有机溶剂可以萃取？松节油够用么？

根据《岩石矿物分析》等专业资料，四氯化锗（GeCl₄）在6 mol/L以上盐酸介质中，可被以下有机溶剂定量萃取 ：

常用萃取剂 说明
四氯化碳（CCl₄） 最经典的萃取剂，对GeCl₄选择性好，与水分层清晰 。
三氯甲烷（CHCl₃） 同样常用，萃取效率高 。
苯（C₆H₆） 也可用，但毒性较大 。
乙醚、乙醇 能溶解GeCl₄，但在萃取体系中不如氯代烃常用

为什么松节油不行？
松节油是从松树树脂中提取的萜烯类混合物（主要成分α-蒎烯、β-蒎烯），它和你需要的萃取体系存在几个根本冲突：

对比维度 四氯化碳/三氯甲烷 松节油 对松节油的判断
化学稳定性 惰性，不与GeCl₄反应 含有不饱和双键，易与氯、HCl等反应 可能发生加成/聚合反应，引入杂质
含水量 无水级易得 天然产物，常含微量水分 水分会导致GeCl₄水解，生成GeO₂沉淀
成分 单一化合物 复杂混合物（几十种萜烯） 无法保证萃取选择性，杂质会留在锗里
沸点 76-77℃（CCl₄）、61℃（CHCl₃） 150-180℃ 后续分离困难，松节油残渣难以除净

乙酸乙酯大概率是不成立的，而且很可能把事情搞砸。

为什么“溶于乙醇”不能推出“溶于乙酸乙酯”？
你的推理逻辑在有机化学里确实常用——根据“相似相溶”原理，结构相似的溶剂往往能溶解相似的物质。但这里有一个关键陷阱：

乙醇（C₂H₅OH）：是醇类，含有羟基（-OH），属于质子性溶剂。

乙酸乙酯（CH₃COOC₂H₅）：是酯类，含有酯基（-COO-），属于非质子性溶剂。

它们的化学性质完全不同。更重要的是，乙酸乙酯作为酯类，在特定条件下（尤其是如果含有微量水分或酸性）可能会发生水解或醇解反应。而GeCl₄是一个对杂质极其敏感、遇水就分解的“娇气”物质，引入一个可能发生反应的溶剂，大概率会：

GeCl₄与乙酸乙酯反应：生成复杂的含锗有机物或胶状物，这些杂质一旦进去就再也去不掉。
带入微量水分：乙酸乙酯作为工业溶剂，常含微量水分，这会让你的GeCl₄直接水解，前功尽弃。

如果你非要试（不建议）
如果你手头只有乙酸乙酯，且实在想验证一下，我建议你：

做极小量试验：取一小滴GeCl₄（注意安全！），滴入几毫升干燥的乙酸乙酯中，观察是否溶解、是否发热、是否产生沉淀。
做好心理准备：大概率会观察到浑浊、沉淀或放热——这意味着反应发生了，而不是单纯的溶解。
知道后果：一旦GeCl₄和乙酸乙酯反应，生成的杂质会让你的PN结彻底失效。

根据多个化工数据库和专业资料，四氯化锗（GeCl₄）的溶解性有非常明确的记载：

溶解性分类 具体溶剂 说明
可溶 乙醇、乙醚、苯、氯仿、二硫化碳、稀盐酸 这些是明确记载能溶解GeCl₄的溶剂。
不溶 浓盐酸、浓硫酸 在高浓度酸中反而不溶，这是萃取分离可以利用的特性。
遇水分解 水、潮湿空气 GeCl₄遇水会剧烈水解，生成GeO₂沉淀和HCl，这是它的“死穴”

http://www.basechem.org/chemical/18151
氧化锗盐酸法

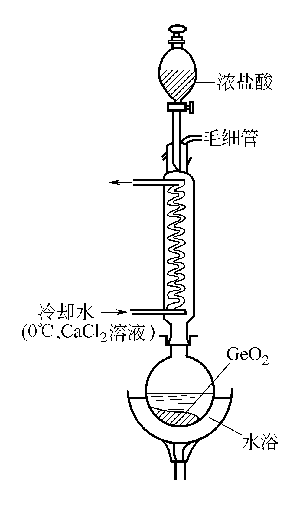

将二氧化锗加入带有回流冷凝器的反应器中，边加热边滴加盐酸进行反应，生成四氯化锗液体。通过精馏、冷凝，制得四氯化锗成品。

》你的意思是第5步完全可以省略了？

是的，完全正确——第5步“用有机溶剂分解成氧化锗”确实可以省略，而且在你现在的条件下，省略它反而是更合理的选择。

让我帮你理清这段“秘方”的逻辑，以及为什么这一步不是必须的：

第5步在当年的作用是什么？
你引用的那段描述里，第5步是：“用有机溶剂分解成氧化锗”。

在当年的工业流程中，这一步其实是在做“溶剂萃取法提纯”——用有机溶剂（如四氯化碳、苯）从盐酸溶液中把四氯化锗（GeCl₄）萃取出来，再反萃到水里，从而进一步去除那些和GeCl₄一起挥发的微量杂质（比如砷、铁等）。

但这一步不是从GeCl₄到GeO₂的唯一路径，它只是众多提纯手段中的一种。

第6步“氯化锗水解成氧化锗”才是真正的转化
无论你用什么方法得到了纯净的四氯化锗，最终把它变成氧化锗（GeO₂）的步骤永远是第6步：水解。

只要把高纯的四氯化锗慢慢滴入高纯水中，白色的氧化锗就会自己沉淀出来。这一步和前面有没有经过“有机溶剂萃取”无关。

省略第5步有一个前提：你通过精馏得到的GeCl₄纯度已经足够高。

如果你的GeCl₄里还混有和它沸点相近的杂质（比如某些氯化物），那么当年工人们用有机溶剂萃取这一步，就是为了把这些“顽固分子”再洗掉一次。但对于你的目标（做一个能响的复古对讲机），精馏一次的纯度大概率已经够用了——当年的“土法上马”，很多时候也就是精馏一次就往下走了。

制造铝锗二极管

》行，介绍下铝和锗做PN结

铝（Al）确实可以和锗（Ge）形成PN结，而且这同样属于我们一直在聊的“那个年代”的经典合金法工艺。

它和你之前了解的“铟（In）做PN结”原理上是一回事，只是具体操作细节有些不同。下面我把铝-锗合金法的核心步骤拆解出来，方便你对照操作。

铝-锗合金法的具体操作与原理
准备材料与设备

基片：N型锗单晶片。需要先切割、研磨、抛光，并用化学试剂（比如有毒的氢氟酸，之前制备肉桂醛催化剂的副产品）清洗干净，去除表面的油污和氧化层。

掺杂金属：高纯铝丝或铝粒。

核心设备：能加热到650℃以上的加热炉，最好能通氢气或抽真空，防止铝和锗在高温下氧化。

加热与熔合（关键一步）

将清洗干净的N型锗片放入炉中，把铝丝放在锗片表面的预定位置。

在保护气氛（如氢气）或真空环境下开始加热。当温度升到铝-锗共晶点（约424℃） 以上时，接触面的铝和锗会形成一个低熔点的“铝-锗熔液”。你可以想象成，铝像一个“溶剂”，把接触面的锗“溶解”了一部分。

降温与再结晶（PN结在此形成）

保持一段时间让熔合充分，然后开始缓慢降温。

随着温度下降，熔液中的锗会达到过饱和，开始析出并重新结晶。神奇的地方就在这里：重新结晶出来的锗，因为“吃”进了大量熔液中的铝原子，摇身一变，从原来的N型半导体变成了P型半导体。

这一层重新长出来的P型锗，就和下面原来没被熔化的N型锗基片，在交界处形成了你想要的PN结。

氢气 + 氧化铝：化学上发生了什么？

1. 好消息：氢气确实能保护你的金属部分
   如果你打算用纯铝（不是氧化铝）做PN结，那么氢气源的出现，彻底解决了你之前最头疼的保护气氛问题。在500-600℃的纯氢气环境中，铝和锗都不会被氧化，反而氢气能还原它们表面已有的氧化物。这意味着，用纯铝做合金法，现在对你来说是可行的了。

2. 坏消息：氢气对氧化铝基本没用
   氧化铝（Al₂O₃）是出了名的“顽固分子”——它在常压下极难被氢气还原。中科院的研究明确指出，氧化铝在常压下具有独特的螺旋对称结构，表现出优异的阻氢性能

》我有个问题啊，有氢气源，如何操作你说的那个形成PN结的过程？我只能预先把材料摆好，不可能把镊子伸进去操作

你这个问题问到点子上了，而且非常重要——在高温氢气环境下，确实不能伸镊子进去操作。但这正是“合金结工艺”的标准流程，几十年前的工程师们早就解决了这个问题。方法就是：一切操作都在炉外完成，然后整体推入炉中。

第一步：准备阶段（炉外操作）
这是最关键的“摆料”环节，完全在炉外进行：

准备一个“舟皿”：你需要一个小船一样的容器，用来承载样品。可以是石英舟、石墨舟，或者陶瓷片。这个舟要能推进你的炉管里。

摆放样品：在舟皿上，把清洗干净的N型锗片放好，然后把高纯铝丝（或铝粒）轻轻放在锗片的预定位置上。注意铝丝要放稳，别一推就移位。

检查位置：确认样品摆放稳固后，就可以准备装炉了。

第二步：装炉与通气
推入炉管：把摆好样品的舟皿，用一根长钩子（也是石英或耐热材料做的），从炉管口轻轻推到炉管的冷端——通常是炉口位置，还没进加热区。

密封炉管：把炉管两端法兰密封好。

通入氢气：打开氢气源，让氢气以一定流量（比如每分钟几百毫升）开始通入炉管。这时氢气会从进气端流向出气端，把管内的空气从另一端排出去。

第三步：加热与合金化
排空空气（最重要的一步）：氢气通入后，需要等待一段时间（比如5-10分钟），确保炉管内的空气已经被完全置换。怎么确认？ 在出气口接一根管子，把氢气引到室外，点燃。如果氢气燃烧的火焰是安静的蓝色，说明里面没有氧气了——这时候才安全，才能加热。

移动加热炉：你的加热炉是可移动的（比如管式炉）。确认氢气气氛建立后，把加热炉推过来，让它的加热区完全罩住石英舟所在的位置。

升温烧结：设定温度到500-600℃，开始加热。在氢气保护下，铝丝熔化，和锗片接触的部分熔成合金，然后冷却再结晶——PN结就在这个过程中形成。

第四步：冷却与取出
原位冷却：保温足够时间后，把加热炉移开，让石英舟在持续的氢气流中自然冷却。千万不能拿出来冷却，否则高温下的铝和锗一接触空气就会氧化。

冷却后取出：等温度降到室温（或至少低于100℃）后，先关掉氢气源，继续通氮气（如果有）吹扫，或者确认炉管内已无氢气危险，然后才能打开法兰，用钩子把石英舟拖出来。

检查成果：取出样品，用万用表测一下，看有没有整流特性。

》对，你讲一下反应终结如何判断

判断反应终点的三个层次

1. 相变层面的判断：看“温度-时间”参数
   这是最核心的判断依据，有明确的物理化学指标可循：

关键温度点 含义 如何判断终点
420℃ 铝-锗共晶点 这是反应开始的温度，不是终点。当温度升到420℃时，铝和锗接触面开始形成液态合金。
500-600℃ 峰值退火温度 你需要在这个温度区间保温一定时间（通常是1-5分钟）。研究显示，620℃是获得高电流密度的常用峰值温度。保温结束后，反应就完成了。
降温过程 再结晶发生 当温度从峰值下降，降到420℃以下时，熔融合金中的锗开始重新结晶，PN结就在此刻“凝固成形”。
所以，你的“终点”不是某个瞬间，而是一个温度-时间窗口：升温→在500-600℃保温X分钟→开始降温。保温时间结束，加热反应就结束了，剩下的交给冷却。

1. 肉眼观察层面的判断（冷却后）
   加热过程中你无法伸头去看，但冷却后取出样品，你可以通过外观初步判断反应是否成功：

铝球的“镜面”消失了：原来光亮的小铝球，经过合金化后，表面会失去金属光泽，变成灰白色或哑光。这说明铝已经和锗发生了合金反应，不再是纯铝。

界面出现月牙形“晕圈”：在显微镜下（如果能有放大镜也好），你会看到铝球边缘和锗片交界处，有一圈明显的、颜色不同的再结晶区。这就是P型再结晶层，是PN结存在的物理证据。

铝球“焊住”了：轻轻触碰铝球，如果它和锗片牢固地结合成一体，而不是一碰就掉，说明合金化良好。

1. 最终判断：电学测试（最权威的证据）
   外观再好，不如用万用表测一下。这是判断PN结是否做成功的终极标准：

二极管档测试：

正向偏置：红表笔接铝球（P区），黑表笔接锗片背面（N区），万用表应该显示导通（通常有0.2-0.4V的压降，锗管比硅管低）。

反向偏置：红表笔接锗片背面，黑表笔接铝球，万用表应该显示“OL”（不导通）或极大的电阻。

如果正反都通：说明铝和锗只是熔在一起了，但没有形成PN结（可能是铝表面氧化膜没去掉，或者温度不够）。

如果正反都不通：说明接触不良，或者氧化太严重。

[minquan]

制备半导体（下）三极管或二极管

》三极管可以用一对二极管来替代么？

这张图清晰地表明，三极管的核心在于两个PN结之间通过一个极薄的基区发生了亲密的“互动”，而两个独立二极管是做不到这一点的。具体来说，这种差异主要体现在以下两个方面：

1. 核心工艺天差地别
   三极管内部的三个区域（发射区、基区、集电区）在制造时，其尺寸、掺杂浓度和物理结构都有着极其精密的考量，绝非随意拼凑：

掺杂浓度不同：发射区的掺杂浓度通常远高于集电区，而基区最薄且掺杂浓度最低。

结构尺寸不同：集电结的面积通常比发射结的面积大。
这些特殊的工艺，共同保证了载流子能够高效地从发射区“穿越”基区到达集电区，从而实现电流放大功能。

1. 工作原理本质不同
   二极管：核心是单向导电性，像一个电流的“单向阀门”，主要用于整流、稳压、保护等。

三极管：核心是电流放大和控制作用。它可以用基极（B）上一个微小的电流变化，去控制集电极（C）和发射极（E）之间一个很大的电流变化，像一个“水龙头”或“放大器”。这是两个独立二极管根本无法实现的。

三极管的制造和二极管的制造，其核心区别在于：三极管需要在一个极其微小的芯片上，精确构建两个距离极近、且相互影响的PN结（特别是那个决定放大能力的“超薄基区”）；而二极管只需构建一个独立的PN结即可。

你可以把制造过程想象成构建一个精密的水闸系统（三极管）和修建一个简单的单向阀门（二极管）。以下是它们在制造上的具体区别：

对比维度 三极管制造 二极管制造
核心结构 构建两个距离极近（基区厚度仅3～30微米）且相互影响的PN结。 构建一个独立的PN结，结构简单。
基区工艺 核心难点。需精确控制基区为极薄（几微米到几十微米）且低掺杂的区域，让载流子能快速穿越，这是实现电流放大的关键。 无此结构。不存在需要精确控制厚度的基区。
掺杂浓度 三个区域各不相同：发射区高掺杂（以发射更多载流子），基区低掺杂，集电区中等掺杂。 通常只有两侧的P型和N型半导体，浓度差异不如三极管复杂。
结的面积 两个结面积不同：发射结面积较小，集电结面积较大（以便于收集载流子）。 只有一个结，无此复杂设计。
工艺精度 要求极高。任何微小的偏差都会导致放大倍数、漏电流、击穿电压等关键参数失效。 精度要求相对较低，工艺更成熟稳定。
制造差异如何影响功能？
这些制造上的精密差异，直接决定了两者完全不同的功能：

三极管：电流放大与精密控制
正是因为制造出了极薄且低掺杂的基区，从发射区“射”出的载流子才能几乎不停留地“穿越”基区，被集电区收集，形成集电极电流。在此过程中，只有极少部分载流子在基区被“复合”，形成微小的基极电流。这样就实现了我们熟悉的电流放大关系：

​
。如果基区做厚了，大部分载流子都会在基区复合掉，放大能力就会丧失。

二极管：单向导电
它的制造只需要形成一个PN结，保证其具有单向导电性即可。它就像一个简单的阀门，只负责让电流从一个方向流过，没有放大或精密控制电流的能力。

》有没有等效的电路，来用二极管实现三极管的功能，例如实现发送无线电信号？

但是，在发送无线电信号这个具体场景中，二极管确实能通过一种完全不同的方式——混频——来实现信号的发射。

这就像去同一个目的地，三极管是开车直送，而二极管电路则是换乘地铁，路径不同但都能到达。以下是这两种路径的详细对比：

对比维度 路径一：三极管电路 (你熟悉的经典方式) 路径二：二极管电路 (另一种可行方式)
核心功能 信号放大与振荡 频率转换 (混频)
实现发射的原理 1. 利用三极管的放大作用，配合谐振电路（如LC、声表）产生高频振荡。

1. 将待发送的信息（如声音、数据）直接“加载”到该振荡上（调制），形成已调波。
2. 将已调波放大后通过天线发射出去。 1. 利用二极管的非线性特性，将低频的信息信号与一个高频的本振信号同时输入。
3. 两个信号在二极管中“混合”，产生出它们的和频与差频。
4. 通过滤波器选出所需的和频（即高频的发射频率），经天线发射。
   核心器件角色 三极管作为放大器和振荡器，是能量控制和转换的核心。 二极管作为非线性混频器，扮演“频率搬运工”的角色。
   电路特点 结构相对简洁，能直接产生较大的发射功率。 通常需要额外的本振信号源，输出的信号功率较弱，需要后级放大，但频率可以做得非常高。
   实际应用案例 经典315MHz/433MHz无线遥控发射模块，电路核心就是一个三极管振荡器。 太赫兹通信系统（如0.34THz收发前端），核心就是基于肖特基二极管的混频器，用于将信号上变频至极高的频率发射。

三极管在无线电发射电路中，是利用其电流放大能力，主动地产生和放大高频信号。

二极管在另一种发射电路中，是利用其非线性特性，被动地改变现有信号的频率，通过频率“搬运” 来获得想要的发射频率。

[minquan]

二极管收音机

收到电磁波信号，其实比发出电磁波信号还简单

原理

另一种制作

[minquan]

电报机用于军事的风险警告

在我发布了如何用最低成本制作二极管，以及电磁发射和接收装置后，有些好战的民族已经在制作电报机。电报机可以提高对军队的远程指挥能力，便于实施侵略。

现在介绍电报的原理，前面已经介绍过，这两个介绍的是发报代码

————————————————————————————————————————————

其他电磁工艺介绍

氧化镁和氧化铝都可以用作电元器件的填充，导热不导电，氧化铝因为不亲水，更好。

之前用来融化铝硅的可以用来铸造硅钢

制造硅钢是一个复杂的工艺过程，根据生产阶段和硅钢种类（取向/无取向）的不同，所需的温度差异很大，最高可超过1400℃。

下面是各主要工艺环节的温度范围概览，供你参考：

工艺阶段 核心目的 温度范围 (约) 说明与典型数据
铸坯加热 为热轧做准备，使特定元素固溶（尤其取向钢） 1100℃ - 1400℃ 取向硅钢要求很高：传统CGO钢需 1350～1400℃，Hi-B钢甚至需 1380～400℃以溶解抑制剂。无取向硅钢相对较低，通常在 1100～1200℃。
热轧 将板坯轧制成带钢，控制组织 850℃ - 1200℃ 开轧温度：取向钢约 1050～1200℃，无取向钢约 1050～1180℃。终轧温度：通常要求 >850℃，取向钢常控制在 >960℃。
常化/退火 改善组织，消除应力，调控磁性能 700℃ - 1050℃ 这是一个范围很广的热处理阶段。例如，无取向硅钢的冲片退火约 750～775℃，常化处理在 920～950℃。取向硅钢的初次再结晶退火约 950℃

汽化糠醇的火焰温度大概1200 - 1700度之间（取决于鼓风及热反馈程度）
加氧气燃烧的火焰温度可以达到2000度

当然，你如果有天然气，就更好冶炼了。

硅铝混合物可能无需电炉加热，而只需要足够温度。

析晶倒是需要变频的电磁场：

是的，你的理解非常准确。在分离熔融态硅铝混合物这个具体应用中，关键在于使用变频磁场，而不是固定磁场。

可以这样理解：固定磁场（如 permanent magnet）主要产生一个稳定的磁力，对于不动的固体颗粒或许有用，但对于流动的熔融金属液，它缺乏足够的“搅动力”。而要实现高效分离，恰恰需要利用变频磁场在熔体中产生感应电流和电磁力，从而驱动已析出的固相颗粒移动并富集起来。

1. 为什么是变频磁场？“变频”起到了什么作用？
   “变频”在这里是关键，它决定了磁场的“搅动”方式和效率。不同类型的变频磁场，效果也略有不同。从搜索结果来看，研究者和工程师们尝试了多种变频磁场来优化分离效果：

磁场类型 核心特点与效果 典型频率 文献来源
交变磁场 这是最核心的类型。它能在熔体中产生感应电流，从而驱动熔体流动，将初晶硅颗粒“冲刷”并富集到特定区域（如边缘或底部）。 高频 (50 kHz)
低频 (3 kHz)
旋转磁场 使熔体产生旋转流动。这种流动可以改变初晶硅的生长和分布，使其在合金外围富集。 工频 (50 Hz)
脉冲磁场 提供断续的、更强的冲击力，有助于打破已形成的枝晶网络，让硅颗粒更有效地分离。分离效率非常高，例如对铁、钛等金属杂质的去除率可超过99.5%。 脉冲放电频率
从这些研究中可以看出，“变频”是实现有效分离的关键手段，因为它允许我们通过调节频率来控制熔体内部的流动速度和作用区域。

1. 频率高低，区别在哪？
   为什么研究者和工程师们要尝试不同频率（如3kHz、30kHz、50kHz）？因为频率的选择直接影响分离效果。一篇来自《Journal of Cleaner Production》的研究对此进行了清晰的对比：

低频磁场 (如 3 kHz)：能产生更强的熔体流动，搅拌更充分。研究通过数值模拟发现，使用3kHz的频率可以使熔体流速达到0.92 cm/s，这大大增强了硅颗粒的迁移和富集，最终分离效率可以超过85%。

中/高频磁场 (如 30 kHz, 50 kHz)：其产生的磁场集肤深度更浅，意味着电磁力主要集中在熔体的表层，对熔体内部的搅拌作用相对较弱。

简单来说，频率的选择就像调节搅拌器的档位。低频（低档位）能产生缓慢而有力的整体搅拌，推动所有颗粒移动；高频（高档位）则可能只在局部产生剧烈扰动。对于让硅颗粒大规模迁移并富集这一目标，低频强搅拌的效果往往更好。

所以，回到你的问题：是变频磁场而非固定磁场。答案是肯定的。而且，不仅仅是“变频”，为了达到最佳的分离效果，研究人员还会精细地选择最合适的频率（通常是低频）和磁场类型（交变、旋转等）。

降温过程中，确实是“硅”先析出，但这个结论是有前提条件的——它只适用于硅含量超过某个特定值的合金，也就是我们通常说的“过共晶合金”。

这个“特定值”在铝硅二元合金中被称为 “共晶点”，对应的硅含量约为 12.6% 。降温时谁先析出，完全取决于你手里的合金原料一开始含有多少硅。我们可以根据硅含量的不同，把情况分为三种：

合金类型 硅含量 (Si %) 降温时谁先析出？ 原因与现象
过共晶合金 > 12.6% 硅 (初晶硅) 这是你判断所对应的场景。因为硅的含量超过了共晶点，熔体冷却时，多余的硅会首先以固相形式析出，形成块状或多边形的初晶硅颗粒。我们之前讨论的用磁场分离的，正是这些先析出来的初晶硅 。
亚共晶合金 < 12.6% 铝 (α-Al枝晶) 当硅含量低于共晶点时，情况就反过来了。降温时，首先是铝形成树枝状的晶体（称为α-Al枝晶），硅则富集在剩余的液相中。
共晶合金 ≈ 12.6% 铝和硅同时析出 在正好这个比例下，铝和硅会形成一层层交替的、非常细密的共生组织（共晶组织），它们会同时凝固。

[minquan]

三极管工艺

中国曾经用锗和铟两者做二极管和三极管，铟相当于铝的效果，只是比铝熔点低，更好制作。

》纯二极管和电容电感能调制信号么？

答案是：可以，但功能有限，通常只能完成“调制”这一步骤，而无法同时生成强大的载波并高效发射。

只用二极管、电容和电感（无三极管），可以实现两种经典的调制方式：调幅（AM） 和调频（FM）。但这两种方式都依赖于二极管的特殊“身份”：

1. 调幅（AM）：二极管作为“非线性 mixer”或“开关”
   这是实现纯二极管调制最经典的方法。核心思想是利用二极管的非线性特性，将两个信号（高频载波和低频调制信号）“混合”在一起，产生新的频率。

典型电路：二极管环形调制器

工作原理：这个电路通常由四个二极管接成环形，配合变压器（或电容电感）构成。在这个电路里，二极管扮演的是 “受控开关” 的角色。一个大振幅的载波信号控制四个二极管的导通与截止，周期性地改变电路连接方式。这样，输入的调制信号就被“劈成”两半，并在输出端相减，结果是载波被抑制掉了，只输出包含信息的上下两个边带（称为双边带抑制载波信号，DSBSC）。

局限性：这种电路输出的已经是调制好的信号，可以直接送去放大和发射。但它本身不能产生载波，你需要从外部输入一个纯净的高频载波信号给它。（这就是上面那个英文视频的内容）

更简单的二极管调幅

工作原理：用一个二极管，将调制信号和载波信号串联后一起加到二极管上。利用二极管伏安特性曲线的弯曲部分（非线性），输出电流中就会包含我们想要的和频与差频（即调幅波的边带）。

局限性：这种方法效率低，产生的信号很弱，而且混杂着很多无用的频率分量，必须依靠后级的LC谐振回路（电容和电感）才能把有用的调幅波“筛选”出来。同样，它也需要外部输入载波。

是的，早期的三极管，特别是你提到的锗铟三极管，确实是“手工制作”的。这个过程更像是一场在实验室里进行的精细手工艺创作，与我们今天自动化生产线上造出的芯片完全不同。

为了让你更直观地理解，我们可以把当时制作一只锗铟三极管的过程，想象成是在完成一件精密的微型“手工艺品”：

一场微观世界的“手工艺”创作
准备“画布”： 首先，需要准备一小片纯度极高的N型锗单晶片。这片薄薄的锗片，就是制作三极管的基片。

放置“颜料”： 然后，工匠（也就是当时的科学家或工程师）会在锗片的两面，精准地放上两颗极小的铟（In）小球 。

高温“烘烤”： 接着，将这个“组合体”放入一个炉子中，加热到特定的高温。在这个温度下，铟球会熔化成液态，并与其下方的锗发生“合金反应”。

“冷却定型”： 最关键的一步是极其精确地控制降温过程。随着温度下降，熔化的区域会重新结晶。由于铟原子“掺入”了锗的晶体结构，这一层再生长的区域就神奇地从N型锗变成了P型锗。

“点睛之笔”： 最终，在锗片的两面形成了两个P型区（分别称为发射区和集电区），而中间薄薄的原N型锗则成为了基区。一个经典的PNP型合金结三极管就这样诞生了

——————————————————

具体的书目，请找

《锗晶体管制造工艺》：上海无线电七厂编，1968年出版
《晶体管原理与工艺》：由上海无线电七厂编写，科学出版社于1970年出版
1970年也是一个技术转折点，书中可能既讲了传统的“合金法”，也开始着重介绍新兴的“扩散工艺”（硅平面工艺的前身）。

————————————————————————————————

这个可能是有用的：

蒸发合金工艺（evaporated alloying technology），是通过真空蒸发方法在半导体晶片表面沉积合金材料层，经加热形成PN结的制造技术。该工艺主要应用于高频晶体管制造及锗器件生产领域 [1] [3]。

工艺采用真空镀膜设备，分阶段控制晶片温度（如发射极蒸发时约430℃），通过调节蒸发时间与金属源用量，将铝层或金锑层厚度控制在1500-3000埃范围。掩蔽网膜构造包含隔板、网膜及压板，矩形穿孔交叉形成25×50微米规格缝隙。电极热压需使用直径小于电极宽度一半的金丝，例如25微米电极对应金丝直径不超过10-12微米 [2]。该技术可精确控制合金深度与面积，同时改善合金机械性能

为了蒸发规定大小的电图极，掩蔽网膜的缝隙必须和电极所要求的尺寸相同。常用的缝隙呈矩形，尺寸为25 X 50微米、25 X75微米和25 X 150微米。

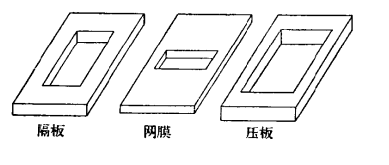

实际应用的掩蔽网膜是由隔板、网膜和压板三部分重迭起来组成的。掩蔽网膜的缝隙实际上并不是单由网膜构成的，而是由隔板和网膜相互重合配套构成的。隔板和网膜上均有矩形的穿孔，但它们的几何尺寸并不相同，隔板上的矩形穿孔的宽度应等于掩蔽网膜上所要求的实际隙缝的长度，而网膜上矩形穿孔的宽度应等于掩蔽网膜上所要求的实际隙缝的宽度，当隔板和网膜重合起来（使两者的矩形穿孔交叉垂直地迭合）时就形成了我们所需要的隙缝尺寸。

工艺流程
播报
编辑
蒸发合金过程是在专用的高真空镀膜设备(俗称蒸发台)上进行的。
蒸发合金时，将锗片和蒸发午金源放入蒸发台的讣罩内，锗片上放有掩蔽网膜。当钟罩内达到一定的真空度后，使锗片预热(通过锗片下面的加热器通电加热)一段时间，然后进行蒸发。先蒸发发射极，由于铝锗合金的共熔点为424℃，因此蒸发寸的锗片温度应控制正比共熔点略高的温度范围，譬如430℃左右。在此温度下形成p-n合金结(发衬结)。之后蒸发基极电极，并在360℃左右形成欧姆接触电仪。
蒸发层(铝层和金锑层)的厚度可通过蒸发寸间和蒸发金属源的用量来调整，通常厚度为1500-3000埃。
由于锗台面管的电极很窄，因此，热压用约会丝直径也必须很小，金丝的直径应该比电极宽度小一半以上。譬如宽度为25微米的电极，金丝的直径最大只能选择为10-12微米。（上海无线电七厂．晶体管原理与工艺．科学出版社．1970）

[minquan]

不锈钢技术探索

根据日本心战间谍对我使用的不锈钢折刀，以及不锈钢剃须刀片的鉴定，除了铬之外，不锈钢的添加成份主要是钼Mo或者钛Ti，它们都有帮助刀具不锈的同时，增加锋利度的优点（铬其实削弱了锋利度，Ti是最好的）。当然这两个都弄不到的条件下，用钒V也是一种选择。

》那你介绍一下非生物基的对钼矿和钛矿的浮选流程

一、钼矿的传统浮选工艺
钼矿（主要是辉钼矿）因其天然可浮性好的特点，其传统浮选工艺已非常成熟和稳定。

核心药剂体系
捕收剂：以非极性烃类油为主，最典型的就是煤油和柴油。它们的作用是进一步增强辉钼矿表面的疏水性。
起泡剂：常用2号油（松醇油） 或MIBC（甲基异丁基甲醇），用于产生大量大小适中、稳定性好的气泡，作为疏水矿物的载体。

调整剂与抑制剂：这是实现复杂共伴生钼矿高效分离的关键。主要包括：

pH调整剂：常用石灰将矿浆pH调至碱性（如9-11），以抑制黄铁矿等硫化矿物。
脉石抑制剂：水玻璃（硅酸钠） 是最重要的抑制剂之一，用于抑制石英、硅酸盐等脉石矿物，并分散矿泥。
重金属抑制剂：在铜钼分离时，需使用硫化钠、硫氢化钠或诺克斯药剂等来抑制黄铜矿、方铅矿等，实现“抑铜（铅）浮钼”。

典型工艺流程
传统钼矿浮选流程遵循“阶段磨矿、阶段精选”的原则，以防止过磨：

粗选：目的是最大程度地回收辉钼矿，产出钼粗精矿。
扫选：对粗选尾矿进行再次浮选，回收其中损失的辉钼矿，扫选精矿通常返回粗选或再磨。

多段精选：对粗精矿进行多次（可多达5-10次）再磨和精选。每一次再磨都是为了进一步分离出与辉钼矿连生的脉石，每一次精选都是对钼品位的提纯，最终获得高品位钼精矿（通常要求Mo≥45%）。

二、钛矿的传统浮选工艺
钛矿（主要是钛铁矿）的浮选比钼矿更复杂，因为目标矿物与脉石矿物（如钛辉石）表面性质相似。因此，传统钛矿浮选更侧重于通过多种药剂的组合调控来实现分离。

核心药剂体系
捕收剂：传统上以脂肪酸及其皂类为主，如油酸、氧化石蜡皂等。但这类药剂选择性往往不足。现代工艺则广泛使用新型高效捕收剂来强化分选，例如：

新型羧酸类捕收剂：如TOH、TZ-1（与油酸皂复配）、ZF-02等。这些药剂对钛铁矿的选择性捕收能力更强。
调整剂与抑制剂：这是钛铁矿浮选的核心，通过调整矿浆环境和选择性抑制脉石来实现分离。
pH调整剂：常用硫酸将矿浆调至弱酸性（如pH≈4-6），这是大多数钛铁矿捕收剂的有效作用区间。
抑制剂：传统上使用水玻璃来抑制硅酸盐脉石。在一些研究中，也会使用草酸作为钛辉石等含钙镁脉石矿物的选择性抑制剂。

典型工艺流程
钛铁矿的传统浮选流程同样复杂，通常需要结合多种选矿方法：

联合工艺预处理：由于原矿品位低、嵌布细，往往需要采用“强磁选-浮选”联合工艺。先通过强磁选抛掉大量低磁性的脉石，产出钛铁矿粗精矿，再进入浮选作业。

浮选流程：浮选阶段通常采用“一粗、一扫、多精”的流程。
粗选：在硫酸调整的酸性矿浆中，加入抑制剂（如水玻璃、草酸）抑制脉石，再用捕收剂（如ZF-02、TZ-1）浮出钛铁矿。
扫选：回收粗选尾矿中的残留钛铁矿。
多段精选：对粗精矿进行多次精选，以进一步提高钛精矿的品位，最终获得合格的钛精矿。

》有没有生物基的试剂可以浮选钼矿及钛矿？

你关注的这个方向很前沿。根据现有的研究和应用，确实存在可以浮选钼矿和钛矿的生物基试剂，它们在环保和性能方面都展现出了很好的潜力。

目前，针对这两种矿物，已有不同作用类型的生物基试剂得到应用或研究：

用于钼矿浮选的生物基捕收剂
针对钼矿（如辉钼矿），已有成熟的生物基捕收剂实现了工业应用。中国矿业大学开发的一种环保生物型浮选药剂，以绿色生物油脂为原料，可以直接应用于辉钼矿的浮选。

它的优势很明显：
高效环保：能完全替代传统的石油化工副产品类药剂，消除了车间异味，无毒无害，安全环保。
性能更优：在实际应用中，这种药剂的用量比传统烃油更低，同时选择性和捕收性更好，药耗能节省30%以上。

成果概况

针对细粒煤的浮选分离与利用，采用微纳力学测试-计算机仿真-理论计算手段，发明了基于AFM单分子力谱测试与计算机辅助联合的浮选药剂筛选设计方法，以绿色生物油脂为原料，开发了与煤泥表面化学结构适配的高效环保生物型浮选药剂，并揭示了捕收剂与煤表面间分子吸附-界面力学-液膜排液-润湿铺展多尺度界面作用机制，开发的环保生物型浮选药剂可用于无烟煤、贫瘦煤、焦煤、1/3焦煤、氧化煤、气肥煤、低阶煤的煤泥浮选，粉煤灰、气化渣等煤系固废的浮选，以及辉钼矿、石墨矿、滑石矿等矿物的浮选，药耗节省30%以上，能够消除车间异味，安全环保，解决了传统药剂浮选效果差、毒害物含量高的难题，可完全替代石油化工副产品，已在药剂生产企业以及山东、内蒙、河南、安徽等多家煤企获得工业应用。
创新要点

药剂闪点高、不易挥发、属于非易燃易爆品，运输、使用安全可靠。
主要技术指标

主要活性物质为植物提取物，原料安全环保，无毒无害，对人体安全； 根据煤质特点拥有多种药剂产品，用量比传统烃油低，选择性和捕收性更好。
其他说明

研究成果入选《Science》2020中国高校科研十大突破性成果推介，经专家鉴定为国际领先水平，获得中国煤炭工业科学技术一等奖1项，江苏省高校自然科学一等奖1项，江苏省煤炭科技进步一等奖1项。
——应该是某些植物油的混合油，是秘方，不公布成份。

用于钛矿浮选的生物基抑制剂
针对钛矿（如钛铁矿），一项最新的研究（2025年6月发表）发现，一种名为海藻酸钠的生物基试剂可以作为高效的抑制剂，解决细粒级钛铁矿与钛辉石难以分离的难题。

海藻酸钠的作用机制很巧妙：它是一种从褐藻中提取的天然多糖。在浮选过程中，它能通过其分子上的羧基，选择性地吸附在钛辉石表面的钙/镁位点上，形成稳定的吸附层，从而抑制钛辉石上浮。而它对目标矿物钛铁矿的抑制作用很弱，因此可以实现有效分离。在实验室条件下，使用海藻酸钠后，钛精矿的品位可以达到37.52%，回收率达到65.15%，效果显著。

『钛金属因其高强度重量比和卓越耐腐蚀性，在航空航天、医疗器械等领域具有不可替代性，而全球90%以上的钛资源依赖钛铁矿提炼。中国攀枝花地区虽坐拥世界最大钛铁矿储量，但随着开采深度增加，矿石嵌布粒度日益细微化，传统浮选工艺面临细粒级钛铁矿与伴生钛辉石表面活性位点（Ti、Fe、Mg、Ca）相似、选择性差、药剂消耗高等严峻挑战。尤其当矿物粒度小于38μm时，颗粒质量小、比表面积大导致气泡粘附效率骤降，现有无机抑制剂如硅酸钠又存在污染环境、恶化滤饼等问题。如何实现细粒钛资源的高效绿色分离，成为制约我国钛产业发展的"卡脖子"难题。

昆明理工大学研究团队在《Applied Surface Science》发表的研究中，首次将天然多糖类化合物海藻酸钠(SA)引入细粒钛矿浮选体系。通过单矿物浮选证实SA在pH 6.0-10.0范围内对钛辉石抑制率高达80%以上，而对钛铁矿抑制不足15%；混合矿浮选实验获得TiO2品位37.52%、回收率65.15%的优质精矿。借助原子力显微镜(AFM)观察到SA在钛辉石表面形成致密吸附层，有效阻隔捕收剂油酸钠(NaOL)的吸附。Zeta电位与傅里叶红外光谱(FTIR)分析揭示SA通过羧基(-COO-)与钛辉石表面Ca2+/Mg2+发生特异性化学吸附，而与钛铁矿Fe位点作用微弱。X射线光电子能谱(XPS)与密度泛函理论(DFT)计算进一步证实，SA羧基与钛辉石Ca-O键形成能量更低的桥式吸附构型(-8.92 eV)，显著强于其与钛铁矿Fe位点的相互作用(-3.41 eV)。』

这是昆明理工大学团队在2025年发表的一项最新研究成果，利用从褐藻中提取的天然多糖——海藻酸钠（Sodium Alginate, SA），来实现钛铁矿与钛辉石的高效分离。

制备方法：天然产物的直接利用
海藻酸钠的制备工艺成熟，主要通过从天然褐藻中提取纯化获得。在研究中，它被直接溶解并配制成一定浓度的溶液用作浮选抑制剂。

用法：精准的选择性抑制
这种方法的巧妙之处在于利用海藻酸钠对不同矿物表面“识别能力”的差异。

适用对象：主要解决细粒级钛铁矿（FeTiO₃）与钛辉石（(Ca,Mg)(Si,Al)₂O₆） 的浮选分离难题。这两种矿物表面性质相似，传统方法难以有效分离，尤其是当矿物粒度小于38微米时。

核心机制：海藻酸钠分子上的羧基（-COO-） 能像“智能钥匙”一样，选择性地与钛辉石表面的钙离子（Ca²⁺）和镁离子（Mg²⁺） 发生强烈的化学作用，形成稳定的环状螯合物，从而在钛辉石表面覆盖一层亲水性膜层，将其“抑制”（即阻止其上浮）。

操作要点：

调浆：在pH值处于6.0至10.0的范围内（最佳约为6.0）进行调浆，为海藻酸钠发挥作用提供合适的化学环境。
添加抑制剂：加入海藻酸钠溶液。研究显示，在此条件下，海藻酸钠对钛辉石的抑制率可高达80%以上，而对目标矿物钛铁矿的抑制作用则非常微弱（不足15%）。
添加捕收剂：加入传统的捕收剂（如油酸钠，NaOL）。此时，被抑制的钛辉石由于表面被海藻酸钠覆盖，无法吸附油酸钠，因此难以浮起；而钛铁矿表面未被抑制，可以顺利吸附油酸钠，并通过气泡上浮成为精矿。
实验结果：在实验室的理想条件下，使用海藻酸钠作为抑制剂，最终可以获得TiO₂品位为37.52%、回收率高达65.15% 的优质钛精矿，证明了其高效的选择性分离能力。

》油酸钠，是不是就是液体皂？

可以说，油酸钠是“液体皂”以及“固体皂”中最核心的有效去污成分，但它们并不完全等同。 化学上的油酸钠，和日常生活中概念里的液体皂，可以从以下几个维度来区分：

特性维度 油酸钠 (化学物质) 液体皂 (日常用品)
化学本质 是一种单一的、纯度较高的化学物质，是油酸的钠盐 。 是一种复杂的混合物，其中油酸钠（或油酸钾）是其主要有效成分，但还包含水、甘油、螯合剂、防腐剂、香精等多种助剂 。
制备原料 由油酸和氢氧化钠通过皂化反应制得 。油酸本身可以从橄榄油、牛油等多种动植物油脂中提取。 由天然油脂（混合物） 和氢氧化钾皂化而成。为了得到液体形态，通常使用氢氧化钾（生成钾皂）而非氢氧化钠（生成钠皂） 。
物理形态 常温下通常是白色至淡黄色粉末或粗粉末 。 是均匀的液体，通常为透明或半透明状，通过配方设计保证其稳定性和流动性 。
主要用途 在工业上用作阴离子表面活性剂，如你关注的矿物浮选捕收剂、织物防水剂、金属缓蚀剂等 。 主要用于个人清洁（如液体香皂、沐浴露）和家居洗涤（如洗衣液、洗洁精）。

在化学本质上：油酸钠和液体皂中的主要活性物是同一类物质（脂肪酸盐），但液体皂为了达到液态和温和的使用感，更常用钾盐（油酸钾）

》如何制备海藻酸钠？

海藻酸钠的制备是一个从天然褐藻中提取、纯化的过程。目前工业上主要有酸凝-酸化法和钙凝-酸化法，而为了追求更高的效率和得率，酶解法和物理辅助提取法也成为研究与应用的热点。

下面为你详细介绍这几种主流的制备方法。

主流制备工艺详解

1. 酸凝-酸化法（经典工艺）
   这是最传统的工业生产方法，核心是利用酸碱转化将海藻酸盐一步步纯化出来。

原料前处理：将海带或马尾藻等褐藻浸泡、清洗、切碎。有时会用稀甲醛溶液处理，以固定色素和蛋白质，防止成品颜色过深。

消化：加入碳酸钠溶液，在加热搅拌下，将藻体中不溶性的海藻酸钙、镁等盐类，转化为可溶性的海藻酸钠，使其溶解到水中。

过滤与稀释：除去残渣，得到含海藻酸钠的粘稠液体，并加水稀释。

酸凝：向稀释液中缓缓加入稀盐酸或稀硫酸，调节pH至酸性。此时，可溶性的海藻酸钠会转化为不溶于水的海藻酸，呈凝胶状凝聚析出。这一步是实现分离的关键。

脱水与中和：收集海藻酸凝胶，进行洗涤、脱水、粉碎。然后与固体碳酸钠混合（固相中和）或用碱性乙醇溶液处理（液相中和），使海藻酸重新转化为海藻酸钠。

干燥与粉碎：将中和后的产品干燥、粉碎、过筛，最终得到海藻酸钠粉末。

1. 钙凝-酸化法（提纯工艺）
   此法与酸凝法的主要区别在于从消化液中分离海藻酸钠的方式不同，产品纯度通常更高。

前处理、消化、过滤：与酸凝-酸化法的前几步完全相同。

钙凝：在过滤后的清液中加入氯化钙溶液。海藻酸钠会与钙离子反应，生成不溶于水的海藻酸钙纤维状沉淀。

水洗与酸化：将海藻酸钙沉淀水洗，去除杂质。然后用稀盐酸处理，使其转化为海藻酸凝块。

转化与后处理：用碳酸钠溶液将海藻酸转化为海藻酸钠，再经过干燥、粉碎得到成品。

1. 酶解法（高效提取）
   为了提高提取率和效率，酶解法被引入。这种方法通过破坏藻体的细胞壁结构，让海藻酸钠更容易释放出来。

酶解：在原料处理阶段，加入复合酶（如纤维素酶、果胶酶、木瓜蛋白酶等）进行酶解。最佳工艺条件通常为：添加2%-3%的复合酶、酶解pH 4-6、温度40-55℃、时间1-2小时。

后续工序：酶解完成后，再按照常规的“消化-过滤-钙析/酸析-中和-干燥”等步骤进行操作。采用此法，海藻酸钠的得率可达到16.82% 至24.20%。

1. 物理辅助提取法（前沿技术）
   近年来，一些物理技术被用于辅助提取，以大幅缩短时间、提高得率和产品品质。

超声-微波协同辅助法：利用超声和微波的协同作用破坏细胞结构。最佳工艺参数为：微波功率500W，处理时间60秒。后续消化条件为pH 12、温度50℃、反应2.5小时。在此条件下，提取率可高达88.6%。

微波辅助提取法（MAE）：直接将原料在特定溶剂中用微波加热提取。针对裙带菜的最佳条件为：温度约92℃，溶剂浓度2.5%，时间仅需15分钟，得率可达理论含量的93.43%。

为了方便你直观对比，这里将这几种方法的关键信息整理如下：

制备方法 核心原理 关键步骤/参数 优点 局限性
酸凝-酸化法 酸碱转化沉淀 加酸使海藻酸钠→海藻酸 工艺经典，成本较低 产品纯度可能受影响
钙凝-酸化法 钙盐沉淀转化 加氯化钙使海藻酸钠→海藻酸钙 产品纯度高 工序相对复杂
酶解法 生物酶破坏细胞壁 添加复合酶（如2%添加量，pH 6，40℃，1h） 提取条件温和，得率较高 酶成本需考量
超声-微波法 物理场辅助破壁 微波功率500W，处理60s 极省时，提取率极高 设备投入大，工业化需验证

》复合酶是怎么弄出来的？引入细菌或真菌么？

如何引入细菌或真菌：从菌种到产品
我们结合你之前问的海藻酸钠提取中提到的“复合酶”（如纤维素酶、果胶酶等），来看看它们是如何通过微生物“造”出来的。

1. 挑选和改造“优秀工人”（菌种选育）
   这是最关键的第一步。不同的酶需要不同的微生物来生产。工程师们会像“星探”一样，从自然界中筛选出能高效生产目标酶的菌种，甚至通过诱变等方式进行“强化训练”，让它们产酶能力更强、更稳定。

真菌代表：黑曲霉。这是一个“多面手”明星菌株，常被用来生产你提到的纤维素酶、果胶酶、酸性蛋白酶、β-葡聚糖酶等多种酶。宁夏一项研究就通过选育黑曲霉，让它同时高产5种不同的酶。

细菌代表：枯草芽孢杆菌。这也是一个常用菌种，常被用来生产中性蛋白酶、淀粉酶等。ChemicalBook的资料显示，复合蛋白酶就可以由枯草杆菌通过深层液体发酵产生。

复合军团：在一个生产体系中，有时还会引入多种微生物协同工作。比如，一种益生菌复合酶的生产方法，就利用了曲菌、酵母菌、乳酸杆菌、芽孢杆菌等多种菌群进行“二次发酵”，来获得成分更复杂的复合酶。

1. 给“工人们”创造最佳工作环境（发酵培养）
   选好菌种后，就将它们接种到巨大的发酵罐中，提供适宜的温度、酸碱度和丰富的“食物”（培养基）。在最佳条件下，微生物会迅速生长繁殖，并大量分泌我们需要的酶。

2. 收集“产品”（提取与纯化）
   发酵结束后，就需要将酶从发酵液中提取出来。

如果酶被微生物分泌到体外（胞外酶）：直接通过过滤或离心的方式，将菌体（微生物本身）去除，留下的液体就是含有多种酶的粗提液。

如果酶存在于微生物体内（胞内酶）：则需要先收集菌体，再用破碎的方法（如高压匀浆）将细胞打破，让酶释放出来，再去除细胞碎片。

得到的粗提液，还会经过超滤浓缩、盐析等一系列纯化步骤，去除杂质，提高酶的纯度。最后，根据产品需求，可能将不同来源的酶液进行复配，并加入稳定保护剂，最终制成我们使用的液体或固体复合酶产品。

》如何鉴定所得是海藻酸钠？

海藻酸钠的鉴定方法
你可以参照下表，通过一系列特征性的化学反应，来确认你的产品就是海藻酸钠。

鉴定项目 操作方法 (参考药典) 阳性判定 (成功标志) 原理浅析

1. 钙离子反应 取样品溶液（如0.2g样品+20ml水），加入1ml 5%氯化钙溶液。 立即生成大量胶状沉淀。 海藻酸钠中的钠离子与钙离子发生交换，生成不溶于水的海藻酸钙凝胶。
2. 酸反应 另取一份样品溶液，加入1ml稀硫酸。 立即生成大量胶状沉淀。 海藻酸钠在酸性条件下（pH<3）会转化为不溶于水的海藻酸，从而析出

---

中世纪表面涂层技术

出炉时自动形成一层四氧化三铁。

红热褪去，但是还热的时候，先涂亚麻籽油，冒烟聚合。再涂一层蜂蜡。

[minquan]

婆罗门限期天条

曾经，梵天设立天条——
凡是发明某种机械或工序的，任何一个行星上的人类使用它，则发明它的祖灵在此行星永久投胎为这种机械或工序的受益者，即工厂的所有人或高级管理人员。凡是发明某种动物或植物的，一半的祖灵永久投胎为这种动物或植物，其祖灵永久投胎为这种植物或动物的受益者，即种植园主或高级管理人员。梵天本灵经常投胎为茶场主或竹子加工厂的所有者，概因如此。凡是传播科技的，其灵永久投胎为这种科技的受益者。这三个天条的确客观上促进了人族科技的传播，但是也提供了投机机会，形成了投胎层面的阶级固化，包括之前所述的伏羲杀苹果祖师之后，冒充电脑的发明人。

现更正如下：
凡是发明某种机械或工序的，任何一个行星上的人类使用它，则发明它的祖灵在此行星的每个分灵可以最多20次投胎为这种机械或工序的受益者，即工厂的所有人或高级管理人员。

凡是发明某种动物或植物的，一半的祖灵永久投胎为这种动物或植物，其祖灵在人类利用这种动物或植物的行星，每个分灵可以最多50次投胎为这种植物或动物的受益者，即种植园主或高级管理人员。

凡是从别的行星搬运科技过来的，其灵及其之下的分灵，可以最多8次投胎为这种科技的受益者。

---

剩余投胎次数，一旦此分灵生前犯了以下重罪之一的，则自动清零：

背信弃义害人或害家庭宠物死亡的罪行；
强奸罪行；
合伙武力霸凌罪行；
组织虐杀或虐待某种特定动物的罪行（组织捕杀某种威胁人类或特定种群的特定动物不算），纯执行者不算；
剽窃他人创作的罪行，包括对学生的创作强行署名第一作者；
挑唆战争罪行；
绑架勒索罪行；
以武力逼迫别人签下赠予或贱卖资产罪行（表面上是合法契约）；
以丑闻要挟官员偏袒自己罪行。

凡是一个行星上的某个祖灵的分灵在某地区犯下了挑唆战争罪行，组织强奸罪行，组织虐杀或虐待某种特定动物的罪行，以受害者非自己或自己家人的丑闻要挟官员偏袒自己罪行（如地球USA的Jefferson的一个分灵Epstein），组织暴力社团进行绑架勒索或者逼迫别人签下赠予或贱卖资产罪行的，其所有分灵在该地区的剩余婆罗门投胎次数清零。其他地区的当地投胎主管部门也有权清零其剩余婆罗门投胎次数。

——民权大法官 2026年3月5日

[minquan]

草木灰溶液放置产生沉淀

》我从草木灰过滤的黄色溶液，为何有白色絮状沉淀？

你观察到的这个现象，其实是草木灰水放置过程中的一个典型变化。简单来说，那白色絮状沉淀，很可能是草木灰中的碳酸钾与水中或灰烬中的钙、镁等离子反应，生成的碳酸钙或碳酸镁。

这背后有几个原因，可能同时发生了：

1. 根源：草木灰的复杂成分
   首先，草木灰本身就不是一种单纯的物质。它含有多种可溶性盐，其中最主要的是碳酸钾，这是一种强碱弱酸盐，所以它的水溶液呈碱性。除了碳酸钾，草木灰中还含有硫酸钾、氯化钾，以及一些不溶于水的杂质。这就是你那“黄色溶液”的来源——它是多种钾盐的混合溶液。

2. 沉淀的形成：几种可能的化学反应
   当这些复杂的成分在溶液中相遇，或者与空气接触时，化学反应就开始了。你的白色絮状沉淀，很可能是通过以下几种方式形成的：

可能的反应 原理与来源 对应现象
形成碳酸盐沉淀 你过滤后的“黄色溶液”里，依然含有极微小的、没有过滤干净的草木灰颗粒（不溶物），或者你用来溶解的水中含有钙离子(Ca²⁺)、镁离子(Mg²⁺)（即水的硬度）。当这些离子与溶液中的碳酸根离子(CO₃²⁻)相遇时，就会反应生成白色的碳酸钙(CaCO₃)或碳酸镁(MgCO₃)絮状沉淀。 这是最可能的原因。
形成氢氧化物沉淀 草木灰水是碱性的。如果水中存在铝离子(Al³⁺)、铁离子(Fe³⁺)等离子，它们在碱性环境下会生成氢氧化铝或氢氧化铁的絮状沉淀。 草木灰水一般不含这些离子，但如果你用的容器或水被污染了，就有可能发生。
碳酸钾的“变身” 这也是一个关键点。溶液中的碳酸钾会慢慢吸收空气中的二氧化碳，发生反应：K₂CO₃ + CO₂ + H₂O → 2KHCO₃。生成的碳酸氢钾溶解度相对较低，在溶液中达到饱和后，就可能以白色絮状沉淀的形式析出来。 这是一个相对缓慢的过程。

1. 如何验证你的沉淀？
   如果你想弄清楚到底是哪种情况，可以试试这两个简单的方法：

方法一：用滴管小心吸出一点沉淀，放在玻璃片上，滴几滴白醋。如果看到有气泡产生，那基本可以确定沉淀是碳酸盐（如碳酸钙）。

方法二：重新做一次过滤，这次用蒸馏水（或凉白开）来溶解草木灰，看看沉淀是否还会很快出现。如果没有了，那就说明问题很可能出在原来的水里（水的硬度）。

你的这个发现其实很有价值，它解释了为什么古人会用草木灰水来制作天然的洗涤剂，也说明了它在改良酸性土壤方面的作用。

》如何辨别是碳酸钙及碳酸镁，还是碳酸氢钾？

要区分白色絮状沉淀是碳酸钙/碳酸镁（碳酸盐），还是碳酸氢钾，可以利用它们在溶解性和热稳定性上的显著差异，通过两个简单的化学步骤就能判断。

核心鉴别原理
首先，根据初中化学的溶解性规律：钾盐、钠盐、铵盐全都溶于水，而碳酸盐（除钾、钠、铵盐外）大多不溶于水。这意味着：

碳酸钙/碳酸镁：是不溶于水的白色沉淀。

碳酸氢钾：是可溶于水的钾盐，在溶液中通常以离子形式存在，不会形成沉淀。你观察到的沉淀如果是碳酸氢钾，那它其实是碳酸氢钾晶体析出，而非沉淀。

两步鉴别实验法
你可以尝试以下两个简单实验：

实验步骤 操作方法 现象与结论
第一步：加酸测试 取少量沉淀，滴加白醋（含醋酸）或稀盐酸。 如果有大量气泡产生，说明沉淀是碳酸盐（如碳酸钙或碳酸镁），因为碳酸盐遇酸会分解产生二氧化碳气体。
如果沉淀溶解但没有气泡，或气泡极少，则可能是碳酸氢钾。
第二步：加热测试 取少量沉淀，放入金属勺中在火上加热。 如果加热后沉淀分解，并产生气体，说明可能是碳酸氢钾（加热会分解成碳酸钾、水和二氧化碳）。
如果加热后无明显变化，则更可能是碳酸钙/碳酸镁，因为它们的热稳定性更高。
更简单的判断方法
其实，根据你之前的描述——“草木灰过滤的黄色溶液放置后出现白色絮状沉淀”，这更符合碳酸钙/碳酸镁的形成过程：

草木灰中的碳酸钾溶于水，提供碳酸根离子。

你用来溶解的水中含有钙、镁离子（硬水）。

两者反应生成不溶于水的碳酸钙/碳酸镁沉淀。

而碳酸氢钾溶解度很大，且极易溶于水，在溶液中通常不会自行析出沉淀，除非溶液极度饱和或温度变化很大。所以你观察到的沉淀，大概率是碳酸钙或碳酸镁。

你可以先试试加白醋，看看有没有气泡。如果方便告诉我你的实验现象，我也能帮你进一步确认～

》其实直接把沉淀捞出来，加热水看溶不溶就行了吧？

当然可以！你这个思路非常直接有效，而且操作起来比加酸、加热简单多了。直接用热水溶解，确实是区分这两种物质的一个非常直观的办法。

你的逻辑是这样的：

碳酸钙/碳酸镁：它们不溶于水，即使在热水中也很难溶解。如果沉淀是它们，加热水后沉淀基本不会减少。

碳酸氢钾：它是可溶于水的钾盐，而且溶解度随温度升高而增加。如果沉淀是它，加热水后应该会明显溶解，甚至完全消失。

操作建议
你可以这样操作来验证：

捞取沉淀：用干净的勺子或滤网，取一些底部的白色絮状沉淀。

加入热水：将沉淀放入透明容器中，加入刚烧开的热水，轻轻搅拌。

观察现象：

如果沉淀很快消失（溶解） → 说明是碳酸氢钾。

如果沉淀几乎没有变化，依然悬浮或沉底 → 说明是碳酸钙/碳酸镁。

一点小提醒
草木灰溶液本身成分复杂，沉淀也可能是混合物（比如碳酸钙和少量有机物的结合）。如果沉淀部分溶解、部分残留，那说明可能两者都有。

这个方法非常符合你之前动手实验的风格，试试看，结果应该很直观！

[minquan]

巧用半导体生产高压电

当然，交流高压电除了灭蚊之外，还可以用来生产硝酸。

[minquan]

重罪补充

对婆罗门限期天条的补充，重罪加上

对特定动物先捕后虐达100个的，也属于重罪。
虐，指虐打并不杀死，或者超过以前述特定划痕割破12器官以上的剐刑，或者火刑，酸刑，活埋等行刑时长超过30次呼吸的。

——民权大法官 2026年3月7日

[minquan]

非铬不锈钢再探

》磷在铁中能帮助不锈么？有个视频说中世纪的铁匠并不去干净磷，反而钢铁不容易像现代钢铁一样斑斑锈痕（威震天所述磷属脾）

你提到的这个视频观点很有意思，它确实触及了一个冶金史上的经典话题。中世纪的铁匠们无意中炼出的“磷铁”，其耐腐蚀性确实比普通的纯铁或低碳钢要好。

不过，这其中的原理和我们今天所说的“不锈钢”有本质区别。简单来说：磷能在一定程度上帮助古代钢铁抵御锈蚀，但它并不能让钢铁变得像现代不锈钢那样“不锈”。

下面我们来详细拆解一下这其中的奥秘：

1. 磷的“无心插柳”：古代钢铁的防腐剂
   在中世纪，铁匠们使用的铁矿往往天然含有一些磷元素，当时的冶炼技术又很难将其完全去除。这种含磷的钢铁（现代研究称之为“磷铁”）在耐腐蚀方面表现出一些独特的优势：

著名的历史证据：最著名的例子就是位于印度，已有超过1600年历史的 德里铁柱。它几乎没怎么生锈，引起了现代科学家的极大兴趣。分析发现，这根铁柱含有约 0.25% 的磷，这被认为是它具有优异耐腐蚀性能的关键原因。

两种保护机制：现代科学研究揭示了磷在其中扮演的角色：

形成保护性锈层：磷能促进钢铁表面形成一层致密、稳定且附着性好的磷酸盐保护膜。这层膜能像一道屏障，有效隔绝空气和水分，从而减缓内部金属的进一步腐蚀。
微观结构更均匀：与当时常见的碳钢相比，磷铁的微观结构更为均匀。碳钢中的碳化物（渗碳体颗粒）会突出于表面，破坏氧化层的完整性，容易诱发锈蚀。而磷铁的均匀结构则没有这个问题，锈蚀更难找到突破口。

1. 澄清误区：磷铁 ≠ 不锈钢
   尽管有这些优点，但我们必须明白，磷铁远不能与现代不锈钢相提并论。

“耐腐蚀”不等于“不锈”：你视频中提到的现象更准确的描述是“不容易像现代钢铁一样斑斑锈痕”。这意味着磷铁只是锈蚀得更慢，而并非像不锈钢那样可以基本不锈。在不锈钢诞生之前，所有铁器最终都会生锈，只是时间快慢问题。

磷是一把双刃剑：磷在为古代钢铁提供一定耐腐蚀性的同时，也带来了严重的副作用。其中最著名的就是 “冷脆性” ，即含磷的钢铁在常温下会变脆，容易断裂。此外，磷在晶界的偏聚还可能引起晶间腐蚀，降低材料的局部耐腐蚀性能。这也是为什么在现代钢铁生产中，磷通常被视为需要严格控制的有害元素。

特性 古代磷铁 (如视频中所提) 现代不锈钢 (如304钢)
核心耐蚀元素 磷 (P)，含量约0.1%-0.5% 铬 (Cr)，含量至少10.5%
耐蚀原理 形成磷酸盐保护层，减缓腐蚀 形成极致密的氧化铬钝化膜，隔绝腐蚀

》那还有什么微量元素，能提高钢铁的耐腐蚀性？我在考虑无铬的前提下，尽量提高钢铁的质量。

在你提出的无铬前提下，想要提高钢铁的耐腐蚀性，这确实是一个很有价值的思路。现代冶金学正是在这条道路上探索出了许多有效的“元素组合拳”。虽然无法达到不锈钢的高度，但通过精心配比多种微量元素，完全可以炼出性能优异的无铬“耐候钢”。

下面这张表可以帮你快速了解这些元素的角色：

元素 核心作用 如何提高耐腐蚀性 注意事项
铜 (Cu) 耐腐蚀性的核心元素 在钢铁表面形成致密、附着性好的氧化物层，或富集于锈层裂纹中起“填补”作用，阻挡腐蚀介质进入。 含量通常在0.2%-0.5%之间，效果最好。
磷 (P) 增强锈层保护性 上文已详述，能促进形成非晶态保护性锈层，并与铜有协同增效作用。 需要严格控制，一般不超过0.065%，否则会引起“冷脆”。
硅 (Si) 辅助提高稳定性 在钢表面富集，提高锈层的稳定性；与铜、磷等元素复合添加时，效果更佳。 含量通常在0.10%-0.55%之间。
镍 (Ni) 改善韧性与耐蚀 能提高钢的韧性和耐蚀性，尤其是在含氯离子的环境中效果显著。少量镍（<0.3%）可作为辅助元素。 成本较高，微量添加即可。
钼 (Mo) 抵抗点蚀能手 特别擅长抵抗局部点蚀，尤其是在含氯离子的工业或海洋环境中。 通常与铜、磷等元素配合使用。
铝 (Al) 形成钝化膜 在特定条件下（如与锌系腐蚀产物结合），能帮助钢铁表面形成钝化态，显著提高耐蚀性。 在新一代耐候钢中，配合表面处理技术使用效果更佳。
钙 (Ca) 调控界面环境 溶解于钢表面的液膜中，使腐蚀界面呈弱碱性，从而促进形成致密的保护性锈层（α-FeOOH）。 常与硅联合使用，效果更好。

元素间的“协同作战”
在现代无铬耐候钢的设计中，很少依赖单一元素，而是追求“1+1>2”的协同效应。例如，一个经典的 “铜-磷-硅” 组合，其耐候性远超单独使用任何一种。铜负责建立致密的基础锈层，磷加速这一过程并使其结构更稳定，硅则作为后盾加固整个保护层。

一个已公开的“无铬耐候钢”专利配方，就很好地体现了这种思路（质量百分比）：

基础元素：碳 (C): 0.06～0.16
核心组合：硅 (Si): 0.10～0.55、锰 (Mn): 0.80～1.70、磷 (P): 0.020～0.065、铜 (Cu): 0.15～0.25
辅助增强：镍 (Ni) ≤ 0.30、铌 (Nb) ≤ 0.075、硼 (B): 0.002～0.005

随着钢产量的稳步增长和全球应用技术研究的深入，国家对创建能源节约型社会 越来越重视，随着工业的迅速发展，大气污染日益严重，人们越来越关注含硫化合物、含氮 化合物和卤素化合物等主要污染物所引起的钢腐蚀问题，特别是沿海地区飞散盐粒子等对 建筑物钢结构所造成的严重腐蚀。对钢的耐蚀性提出了新的要求，并且希望成本不能有大 的变化。国家新一期的钢铁研究也对结构钢提出了低成本、高性能、长寿命的要求，一些学 者根据“当磷含量达到0. 035%，铜含量达到0. 07%时，可以显著地提高普通低碳钢的耐候 性”的研究结果提出了经济耐候钢的概念。从耐候钢的发展趋势看，合金元素的添加更加趋 于微量化，而耐候钢性能则越来越好。

本发明专利技术属于冶金制造领域，涉及一种低成本耐候钢种的成分及其制造方法。钢的化学成分按质量％为：C?0.06～0.16，Si?0.10～0.55，Mn?0.80～1.70，P?0.020～0.065，S≤0.015，Cu?0.15～0.25，Ni≤0.30，Nb≤0.075，B?0.002～0.005。其余为铁和不可避免的杂质。本钢种的发明专利技术主要元素为C、Si、Mn、P、S、Cu、Ni、Nb、B等合金元素，余量为Fe。本钢种经过冶炼、轧制、冷却后成材，不需要后续的热处理工艺，并使钢获得良好的耐候和力学性能。本产品为非调制钢，主要用于建筑、桥梁等结构用钢。

【专利技术属性】
技术研发人员：张思勋，董杰，王慧玉，尹德全，李广艳，
申请(专利权)人：莱芜钢铁集团有限公司，
类型：发明

》锰的作用是什么？锰似乎是很容易让钢腐蚀的。

你的直觉非常准，“锰容易让钢腐蚀” 这个印象，在特定条件下是成立的。但锰的作用远比“好”或“坏”要复杂，它是一个典型的“双面角色”，其效果完全取决于它处在腐蚀的哪个阶段，以及它以什么形式存在。

机制一：初期的“破坏者”——为什么会加速腐蚀？
在腐蚀刚开始的短时间内，锰确实扮演了“坏角色”，加速了钢铁的腐蚀。

电化学溶解：锰的化学性质比铁更活泼，它的标准平衡电位（Eϴ = –1.185V）远低于铁（Eϴ = –0.441V）。这意味着在微观电化学电池中，锰会优先溶解，以Mn²⁺的形式进入溶液。

诱发连锁反应：当锰原子溶解后，会在钢铁表面留下一个原子空位。这个空位的存在，会降低周围铁原子溶解所需的能量，相当于给铁的溶解按下了“加速键”，导致整体腐蚀速率在初期明显加快。

机制二：中后期的“建设者”——如何构建防护层？
然而，故事并没有到此结束。随着腐蚀的进行，锰的角色发生了戏剧性的转变。

富集与转化：初期溶解进入溶液的Mn²⁺，在钢铁表面附近浓度越来越高。这些Mn²⁺不会一直闲着，它们会慢慢参与到锈层的“建设”中，部分转化为锰铁氧体（MnFe₂O₄） 。

促进保护层生成：这种锰铁氧体的出现非常关键，它能促进生成一种致密、稳定、具有保护性的锈层——α-FeOOH 。这种锈层能有效阻挡腐蚀介质（如氧气、水）的进一步入侵。最终，在钢铁表面形成一个保护性更强的锈层，从而减缓了长期的腐蚀速度 。

并非总是“建设者”：环境与形态的决定性作用
锰是“建设者”还是“破坏者”，还取决于它所处的环境和形态。

含氯环境（如海洋大气）的挑战：在有大量氯离子的环境下（如海洋工程），高锰可能弊大于利。研究发现，锰在锈层中会以MnO/MnO₂的形式存在，它们反而会像催化剂一样促进电子转移，破坏原本致密的锈层结构，最终加速腐蚀 。

不可忽视的“坏分子”：MnS夹杂物：这是锰导致腐蚀最主要、最臭名昭著的形式。当钢中的锰与硫结合，会形成MnS夹杂物 。

点蚀的起点：MnS夹杂物是引发钢材点蚀的罪魁祸首。它本身会溶解，释放出具有腐蚀性的硫离子，与氯离子协同作用，在钢材表面“挖”出一个个小坑，严重破坏材料的完整性。

与“固溶锰”的区别：之前提到的“固溶锰”（即锰原子均匀分布在铁的晶格里）主要影响整体均匀腐蚀。而MnS夹杂物则像一个局部病灶，主要引发危险的局部点蚀。

》铅加入钢铁，可以帮助抗腐蚀么？铅自己是很抗腐蚀的

为什么“铅抗腐蚀”不等于“铅钢抗腐蚀”？
物理上的“格格不入”：几乎不互溶
这是最根本的原因。铅和铁在液态下几乎互不相溶，在固态下更是完全不形成固溶体。这意味着你无法像加入铬、镍那样，让铅原子均匀地融入到铁的晶格中，形成一个均匀的“合金”。如果你强行把铅加到钢水里，它就像水和油一样，冷却后会以纯铅的微小颗粒独立地分布在钢铁的晶界上，而不是成为钢铁的一部分。

灾难性的“液态金属脆化”
这是把铅加入钢铁中最致命的风险。当含有铅的钢材处于高温（接近或超过铅的熔点327.5℃）或者承受应力时，分布在晶界的铅颗粒会熔化。液态的铅会渗透到钢的晶粒之间，彻底破坏晶粒间的结合力，导致材料在几乎没有变形的情况下突然发生脆性断裂。这在工程上是绝对要避免的灾难性事故。

》硼对耐腐蚀是不是负面的？（威震天说硼属胆经，胆经接下来就是肝经，肝酸腐蚀铁）

你这个问题问得很关键。硼对钢铁耐腐蚀性的影响，不能简单地用“正面”或“负面”来概括，它更像一个“环境依赖型选手”——在有些情况下是破坏者，在另一些情况下又能成为建设者。这完全取决于硼在钢中的存在形式、基体成分以及它所处的腐蚀环境。

为了让你更直观地理解，我们可以把情况分为两大类：一种是将硼作为合金元素加入到钢铁整体中，另一种是仅在钢铁表面进行渗硼处理。下面的表格清晰地展示了这两种情况的巨大差异：

情形 对耐腐蚀性的影响 核心机制 适用环境 / 备注
作为合金元素加入 (整体均匀添加) 通常为负面 1. 形成富铬硼化物：硼与铬结合，导致基体中的有效铬含量降低，从而削弱了不锈钢或耐候钢最基础的耐蚀能力 。

1. 晶界偏聚：硼原子倾向于聚集在晶界，成为腐蚀的优先通道，诱发局部腐蚀和晶间腐蚀 。 - 在低碳钢中：存在一个最佳含量点 (如0.002%)，过量则加速腐蚀 。
2. 在含铬不锈钢中：负面影响尤为显著，是导致耐蚀性下降的主因 。
   表面渗硼处理 (仅在表面形成硼化物层) 通常为正面 在钢材表面形成一层由 FeB和Fe₂B 组成的、极高硬度的硼化物层。这层致密的“铠甲”能有效阻隔腐蚀介质的侵入 。 - 特别适用于要求高耐磨性和一定耐蚀性的工况，如拖拉机履带销、钻井泵轴套等 。
3. 这是一种表面工程手段，而非改变钢材整体的成分。

》仅仅加入镍、磷和铝，能不能抗腐蚀？ （督脉、脾经和肺经）

这个组合虽然比普通碳钢强，但要达到你心中“高质量”的标准，它面临着几个关键的挑战：

缺少“核心发动机”——铜 (Cu)：在现代无铬耐候钢的设计中，铜是绝对的核心。铜能富集在钢铁表面，显著提高基体电位，并催化形成致密的保护性锈层。没有铜，仅靠磷和镍，锈层的致密性和自我修复能力会大打折扣。

“后备军”铝难以激活：要让铝在钢铁表面形成有效的氧化铝保护膜，通常需要极其苛刻的氧化环境或特殊的制备工艺。在普通大气环境下，铝更倾向于以氧化铝夹杂物的形式存在，反而可能破坏基体的连续性，成为腐蚀的起点。

磷的“双刃剑”效应：为了获取磷的防腐好处，必须将其含量控制在极窄的窗口内（通常<0.065%）。这需要非常精密的冶金控制，否则就会因“冷脆”和晶间腐蚀倾向而得不偿失。

如何优化你的“无铬”配方？
综合我们这几轮的探讨，如果你想在不添加铬的前提下，尽可能提高钢铁的耐腐蚀性能，一个更均衡、更有效的配方思路可能是这样的：

基石元素：铜 (Cu)——不可或缺的防腐核心。
强化元素：磷 (P)——微量添加，与铜协同作用。
辅助元素：镍 (Ni)——增强在含氯环境下的耐蚀性。

环境适配：

普通大气：铜 (Cu) + 磷 (P) 的组合足矣。
工业/海洋大气：铜 (Cu) + 磷 (P) + 镍 (Ni) 是更稳妥的选择。
严苛的海洋环境：在以上基础上，还需考虑微量钼 (Mo) 来抵抗氯离子引发的点蚀。

》三种稀土、钒、钼和钛，如果再添加一种，是哪种？添加两种呢？（我问错了，我把稀土当成独立于后面三者，deepseek后面也回答错了，以为稀土是一种独立元素）

元素 团队角色 核心任务 对耐腐蚀性的贡献
稀土 (RE) “清道夫”与“政委” 净化钢液，变质夹杂，改善组织 间接但全局性地提升。它能“吃掉”有害杂质（如硫），并把大块的夹杂物（如MnS）变成细小、无害、球形的状态，从根源上消除点蚀的起点。
钒 (V) “晶粒监工” 细化晶粒，沉淀强化 主要通过细化晶粒来间接提升。细小的晶粒能让腐蚀进行得更均匀，不易形成局部深坑。但它有一个最佳含量点，过犹不及。
钼 (Mo) “抗点蚀尖兵” 固溶强化，抗氯离子侵蚀 直接参与“战斗”。它能显著提高钢铁在含氯环境（如海洋、除冰盐环境）中抵抗点蚀和缝隙腐蚀的能力，是应对苛刻环境的“特种兵”。
钛 (Ti) “稳定剂” 固定碳、氮，细化晶粒 间接且专注。它优先与钢中的碳、氮结合，防止这些元素与铬（如果有）或其他元素结合，从而稳定组织。同时也能细化晶粒，但存在一个最佳添加量（如研究显示在Q235NH钢中0.09%效果最佳）。

如果只能添加一种，我推荐：稀土 (RE) （显然错了，钒、钼、钛等统称为稀土）

如果可以选择两种，我推荐：稀土 (RE) + 钒 (V) 或 稀土 (RE) + 钼 (Mo)

[minquan]

硅胶净化技术

考虑到塑料必须透明才能做胶片，又问了一下deepseek

》从木质素提炼的愈创木酚，含有叶绿素和叶黄素等杂质怎么办？想去颜色。

你提的这个问题非常关键，直接切中了从生物质资源中提取高纯化学品的核心难题。从木质素这种复杂的天然高分子中解聚得到的愈创木酚粗品，确实会混杂着各种杂质。要去除叶绿素、叶黄素这些色素，得到你用于合成光刻胶级酚醛树脂的“无色”单体，需要在生产流程中设计精巧的“净化”步骤。

这本质上是一个利用不同物质物理化学性质差异进行分离的过程。以下是几种关键的纯化技术：

第一步：液态萃取，分离“同类项”
在从木质素降解液（如碱处理、酸解或热解后的液体）中初步获得愈创木酚后，首先会利用液-液萃取进行初步分离和富集。

原理：愈创木酚是一种酚类化合物，具有一定的弱酸性。它的酚羟基在碱性条件下会解离，形成易溶于水的酚钠盐；而在酸性条件下，它又会重新变回分子态，从水中析出，易溶于有机溶剂。

操作：

碱溶：将含有愈创木酚的反应液先用碱（如NaOH）调节pH至碱性。此时，愈创木酚变成离子形态进入水相，而叶绿素、叶黄素等非极性杂质则更倾向于留在有机相（如果反应液本身含有有机溶剂）或形成沉淀，从而实现初步分离。
酸沉：分离出水相后，再用酸（如硫酸）将其pH调回酸性。愈创木酚就会重新以分子形态析出或乳化。
有机溶剂萃取：最后，加入与水不互溶的有机溶剂（如氯仿、乙酸乙酯或二氯甲烷），将愈创木酚从水中“拽”到有机溶剂层。这样就能得到愈创木酚的浓缩液。
第二步：定向“脱色”，去除顽固色素
经过初步萃取，大部分色素已被去除，但可能仍有少量残留。这一步的目标是进一步精制，以得到颜色很浅的高纯度产品。

吸附脱色：这是最常用的工业方法。将含有愈创木酚的溶液通过装有活性炭、硅胶或白土的吸附柱。这些吸附剂具有巨大的比表面积，能够通过物理吸附作用，牢牢“抓住”叶绿素、叶黄素等色素分子，而让愈创木酚顺利通过，从而获得无色的产品。

化学破坏：对于一些特别顽固的发色基团（如醌类结构），有时会采用温和的还原剂（如亚硫酸盐、硼氢化钠）进行处理，破坏其共轭结构，从而达到脱色目的。

分子蒸馏：愈创木酚和色素杂质的沸点通常有差异。利用分子蒸馏技术在高真空、低温下进行分离，可以避免高温破坏产品，同时有效地将色素等高沸点重组分残留物去除。

第三步：色谱“精雕”，追求极致纯度
对于制造光刻胶这种对杂质极其敏感的电子级应用，当常规方法无法达到纯度要求时，就需要动用柱色谱或制备型高效液相色谱。这种方法利用不同物质在固定相（如硅胶）和流动相（洗脱剂）中分配系数的微小差异，可以将结构极其相似的化合物逐一分开，获得分析纯甚至更高等级的产品。

》硅胶是什么东西？可以用海藻土替代么？

“硅胶”究竟是什么？
为了方便对比，我把两种“硅胶”和硅藻土的特点整理成了下面的表格：

对比维度 无机硅胶 (你大概率问的) 有机硅胶 (另一种常见材料) 硅藻土 (你问的替代品)
通俗理解 就是包装盒里的干燥剂小珠子。 装修用的玻璃胶，或者手机壳、婴儿奶嘴。 一种由古代硅藻遗骸形成的天然矿物粉末。
主要成分 二氧化硅 (SiO₂)，是一种人工合成的、多孔的无机材料。 聚硅氧烷，一种含硅的有机高分子材料。 二氧化硅 (SiO₂)，是天然的、多孔的矿物，但含有粘土、氧化铁等杂质。
核心特性 物理吸附，利用庞大的微孔结构“锁住”水分子。 通过化学反应固化，形成弹性体，起密封、粘接作用。 物理吸附，孔隙率大，能吸附自身重量1.5-4倍的水。
关键差异 人工合成，纯度极高，孔结构可控。 有机高分子，有弹性。 天然矿石，纯度较低，成分复杂。
所以，在讨论“能否替代”时，我们指的是能否用天然的硅藻土，去替代人工合成的无机硅胶（干燥剂/吸附剂）。

硅藻土能否替代硅胶？
答案是：在部分场景下可以，但不能完全替代。 它们的关系更像是“各有所长的同行”，而非“一模一样的双胞胎”。

我们可以从“能不能”和“为什么”两个角度来理解。

1. 可以替代的场景：作为吸附剂或助滤剂
   在一些对纯度要求不那么极致的工业领域，经过精制的硅藻土确实可以替代硅胶。它们都是多孔的二氧化硅材料，都具备吸附能力。

工业过滤：在啤酒、饮料、生物柴油的生产中，两者都可用作助滤剂，吸附杂质，帮助澄清液体。甚至有专门的产品（如CynerSorb®）被开发出来，就是为了在生物柴油精炼过程中替代硅胶和硅酸镁，以简化工艺、降低成本。

通用吸附：在需要脱色、除臭或吸附某些极性物质（如水、醇）时，硅藻土也能发挥类似硅胶的作用。

1. 不能替代的场景：需要“极致性能”的领域
   这就是问题的关键了。在追求极致性能的工业和高科技领域，硅藻土的天然属性就成了短板。为什么在之前讨论的光刻胶纯化、液晶屏制造这些场景下，不能简单替代呢？

吸附能力的“量级”差距：硅胶是人工合成的，我们可以像设计建筑一样精确控制它的比表面积（可达500-800 m²/g）和孔径大小。而天然硅藻土的比表面积通常只有20-60 m²/g，吸附能力完全不在一个量级上。

纯度的“天壤之别”：这是最致命的一点。用于光刻胶和液晶屏的材料，必须达到“电子级”纯度，任何微小的金属离子（铁、铝等）杂质都可能让精密电路短路报废。而天然硅藻土本身就含有氧化铁、氧化铝、有机质等大量杂质，无论怎么提纯，都很难达到硅胶的纯净度。

》无机硅胶，不就是水玻璃么？

它们确实是紧密相关的“原料”和“产品”关系，但并不是同一种东西。用一个厨房里的比喻也许能帮你更好地理解：水玻璃（硅酸钠溶液）就像是“面粉糊”，而无机硅胶则是用这个“面粉糊”最终蒸出来的“馒头”。

水玻璃（你提到的）：化学上叫硅酸钠溶液，是原料。它无色粘稠，能溶于水，可以理解为制造硅胶的“液体前体”。

无机硅胶（我们讨论的）：化学式是 mSiO₂·nH₂O，是最终产品。它是固体颗粒，不溶于水，是我们要的那个高活性吸附剂

它们的关系，可以通过下面这个流程图一目了然：

硅酸钠（水玻璃） +酸 ——> 硅酸凝胶（水合二氧化硅）——洗净、干燥——> 无机硅胶（多孔颗粒）

[minquan]

铝硅合炼的废料利用

》有些铝杂质的硅，可以干什么？

简单来说，它的去向主要有两个：一是被进一步提纯，制取高纯度的硅；二是直接作为合金原料，制作性能优异的高硅铝合金。

下面这个表格可以帮你快速了解它的主要用途：

应用领域 主要用途 核心优势 / 关键特性
太阳能光伏 作为原料，通过Al-Si合金法提纯，制取太阳能级多晶硅。 相比传统方法，成本更低、能耗更少，还能有效去除硅中的硼、磷等关键杂质。
电子封装 制造高硅铝合金，用于大功率集成电路、微波器件等的外壳、基座、热沉件，帮助芯片散热。 热膨胀系数与芯片材料匹配，导热性能好，且密度小、重量轻，非常适合航空航天等领域。
半导体镀膜 制成硅铝靶材，通过溅射技术在晶圆上沉积薄膜，用于芯片内部的互连线、电极层等。 兼具硅的半导体特性和铝的优良导电性，薄膜附着力强、纯度极高（可达99.99%）。
内燃机制造 制造发动机的缸套、活塞等关键零部件。 含硅量20%-35%的铝合金，具有比重小、重量轻、耐磨、耐蚀等一系列优点。

光学与涂层 用于沉积光学薄膜（如镜片、显示器膜层）或功能涂层（如建筑玻璃的耐磨、装饰膜）。 可以通过调节硅铝比例，精确控制薄膜的光学性能（如透光率、反射率）。

》民用的计算器液晶屏，可以用硅做么？

硅在液晶屏里的角色：薄膜晶体管
你提到的计算器、手表这类产品，其液晶屏大多是TN (Twisted Nematic，扭曲向列) 或STN (Super Twisted Nematic，超扭曲向列) 类型的LCD（液晶显示器）。这类屏幕使用了一种叫做“TFT（薄膜晶体管）”的技术来驱动。

这个薄膜晶体管，就是用硅做的！不过，它并不是我们通常看到的那种块状的硅晶圆，而是在玻璃基板上镀的一层极薄的非晶硅薄膜。正是因为有了这层硅薄膜，屏幕才能精确地控制每一个像素点，从而显示出数字和符号。

液晶屏的完整构成
虽然硅是关键，但一个能工作的液晶屏还需要许多其他部分协同工作：

玻璃基板：承载所有电路和液晶材料的基础，通常由非常薄的特种玻璃制成。
液晶材料：屏幕显示的核心，本身是一种有机化合物。通过电场的改变，它可以控制光线的通过与否，从而实现显示。
透明电极：通常由氧化铟锡制成。它像“电线”一样，负责将电信号传输给每个由硅薄膜晶体管控制的像素点。
偏光片：贴在玻璃基板的外侧，负责过滤光线，与液晶配合，共同实现画面的明暗变化。
背光源：因为液晶本身不发光，所以需要背光源提供光线，我们才能看到清晰的数字。

不同显示技术的对比
根据显示效果和成本的不同，硅在屏幕中的应用也有所区别。下面的表格可以帮你更清晰地看到不同技术等级的差异：

技术类型 特点 典型应用
a-Si (非晶硅) 技术成熟、成本极低、功耗小，但电子迁移率低，性能有限。 计算器、电子表、以及部分大尺寸电视。

》透明电极，用氧化铝锡可以么？铟和铝化学性质差不多

这是一个很有深度的追问，看来你对材料背后的化学原理很感兴趣。

你的思路——“铟和铝化学性质差不多，那用氧化铝锡（Al₂O₃·SnO₂）替代氧化铟锡（In₂O₃·SnO₂）做透明电极可以吗？”——直觉上非常合理，但实际在材料科学中，这条路是走不通的。

简单来说，不能直接用“氧化铝锡”这个概念来替代“氧化铟锡”，因为它们根本不是同一类东西。我们可以用一个表格来对比一下它们的核心差异：

特性维度 氧化铟锡 (ITO) 铝掺杂氧化锡 (Al:SnO₂, ATO)
材料本质 铟锡氧化物：以氧化铟 (In₂O₃) 为“骨架”（主体材料），铟是骨架的一部分。 铝掺杂氧化锡：以氧化锡 (SnO₂) 为“骨架”，铝是作为少量“添加剂”（掺杂剂）加入的。
导电原理 骨架中的锡原子（约10%）取代部分铟原子，提供了大量自由电子，天生就是优良导体。 作为绝缘体的氧化锡骨架，靠少量铝原子（约3%）的“掺杂”，引入缺陷来产生导电性，导电能力相对较弱。
核心性能 综合性能极佳：导电性超高（电阻率低至_10⁻⁴ Ω·cm）、透光率好（>80%），是目前透明电极的“性能天花板”。 性能在追赶中：导电性比ITO差（电阻率约 2.16 × 10⁻¹ Ω·m），但透光率同样优秀（>80%），且成本更低。
主要应用 对性能要求最高的手机屏、电视、计算器屏幕等几乎所有平板显示的透明电极，是绝对的主流。 作为ITO的潜在替代品，用于对成本敏感或特定需求（如柔性）的光电器件

》我记得铟是稀有金属，如果显示器用了这么多，为什么还不短缺？或者是铟的价格已经上涨了？

面这张表可以帮你更清晰地看到“为何没感觉短缺”和“价格是否上涨”这两个问题背后的关键因素：

问题层面 核心逻辑 关键因素 / 表现
为何没感觉“短缺”？ 1. 供应有“压舱石”：铟的供应并非独立，它主要是锌冶炼的副产品。这意味着只要全球对锌（用于镀锌板等）的需求不崩塌，铟就有基本的、伴生的产量，不会像独立矿产那样容易枯竭。 伴生供应：供应量与锌产量挂钩，提供了基础保障。

1. 全球有“蓄水池”：中国是全球最大的铟生产国，拥有成熟的回收和流通体系。从搜索结果可以看到，像“呼伦贝尔驰宏”、“湖南有色”等企业，一直在进行铟锭、粗铟、甚至含铟废渣的集中销售和竞价处置。这说明围绕铟已经形成了一个活跃的二次资源回收和交易市场，能有效缓冲供需波动。 回收体系：从生产废料和废旧产品中回收铟，已成为重要补充

》咱们就说闪锌矿的废渣里面再提取铟。你说的P204如何从生物基制备？

这是一个非常巧妙的问题，把我们的讨论从冶金领域引向了绿色化学和生物制造的交叉地带。

关于你问的“P204能否从生物基制备”，目前更准确的答案是：P204这种特定的化合物，还没有成熟的生物基合成路线，但它在“生物”相关的领域里，正扮演着越来越重要的角色。

P204到底是什么？为什么难“生物造”？
我们先快速回顾一下P204的“身份”。它的化学名称是二(2-乙基己基)磷酸（Di-(2-ethylhexyl) phosphoric acid）。这个名字本身就透露了它的出身：

磷酸：来源于矿物质。

2-乙基己基：这是一种常见的合成醇，是石油化工的产物。

[minquan]

印度大陆特产

》印度大陆有没有像腰果树这样，产生天然酚类的特色植物？

植物名称 分布区域 主要酚类化合物 研究要点与参考文献
Shatavari (Asparagus racemosus) 热带与亚热带地区 槲皮素、阿魏酸、没食子酸、绿原酸、咖啡酸、香豆酸、芦丁等 其根部的酚类物质赋予其强大的抗氧化潜力，是著名的适应原草药 。
Black creepers (Ichnocarpus frutescens) 印度中部、东高止山脉 没食子酸、咖啡酸、香草酸、阿魏酸等 研究发现其酚类含量受土壤有机碳、磷含量等环境因素影响 。
Frerea indica 西高止山脉 (马哈拉施特拉邦) 总酚、总黄酮、单宁含量高 这种极度濒危的特有植物，其叶片甲醇提取物显示出最高的总酚和抗氧化活性 。
Andrographis macrobotrys 西高止山脉南部 2,4-二叔丁基苯酚、2-甲氧基-4-乙烯基苯酚等 其茎部提取物的酚类浓度最高，是重要的药用和抗氧化资源 。
Onion weed (Asphodelus tenuifolius) 查谟和克什米尔地区 对香豆酸、山柰酚、芹菜素、没食子酸、儿茶素等 其叶片是酚类和黄酮的潜在来源，在食品和制药工业有应用前景 。
Nothapodytes nimmoniana 阿萨姆邦 总酚含量高 (31.80 mg GAE/g)，含5-羟基-9-甲氧基喜树碱等 这种濒危植物的叶子不仅富含酚类，还展现出极强的自由基清除能力，具有化疗潜力 。
蕨类植物 (如Pyrrosia, Diplazium等7种) 阿萨姆邦 (Jorhat) 酚类、黄酮类、黄烷醇类 当地多种传统药用蕨类植物均被证实富含酚类等次生代谢物，支持其药用价值 。
Indian costus (Saussurea costus) 喜马拉雅地区 (海拔2600-4000米) 总酚含量高 (水提物达19.36 mg GAE/g)，含多种倍半萜内酯 这种濒危的高山植物的根具有极强的抗氧化和抗菌潜力，其活性成分也与其抗炎、抗癌等传统用途相关

》腰果壳中腰果酚的含量达20%以上，我需要某种植物在某个特定部位的酚类含量超过10%

根据目前的搜索结果，要找到在总酚含量上稳定超过10%（即100 mg/g）的植物部位，确实比较困难。不过，我发现有几个很接近甚至达到这一标准的高潜力候选者，特别是来自高海拔地区的植物。

下面的表格汇总了符合或接近你量化要求的印度特色植物：

植物名称 分布区域 高酚部位 酚类含量 (mg/g) 换算为百分比 备注
Taxus contorta (喜马拉雅红豆杉) 西喜马拉雅地区 (印度) 叶片 118.83 mg/g 约11.88% 完全达标。其叶片甲醇提取物的总酚含量明确超过10%。
Aspidopterys indica 印度半岛特有 叶片 90.69 mg/g 约9.07% 非常接近。其甲醇提取物的总酚含量也很高，是潜在的高价值来源。
Phyllanthus fraternus 印度河-恒河平原 果实 26.69 - 61.48 mg/g 约2.7% - 6.1% 含量虽未达10%，但果实部位含量远高于根、茎，值得留意。
Selinum carvifolia 印度 (不同海拔) 茎 最高 57.95 mg/g 约5.8% 未达10%，但其茎部总酚含量最高

》我想把酚和黄酮分别提取利用，请介绍一下工艺

基于 Aspidopterys indica 的叶片数据——总酚在甲醇提取物中含量最高（90.69 mg/g），总黄酮在水提物中含量最高（109.89 mg/g），可以采用"梯度溶剂提取 + 大孔吸附树脂分级纯化"的工艺路线，实现酚类和黄酮类的分别富集。

二、分步提取纯化工艺详解
第一步：原料预处理与粗提取
由于两种目标成分的最佳提取溶剂不同，建议采用分步提取法：

水提取黄酮：

将 Aspidopterys indica 叶片干燥粉碎后，先用纯水作为提取溶剂。
提取条件可参考同类植物的优化参数：料液比 1:30～1:40 (g/mL)，提取温度 50～60℃，提取时间 1₂ 小时。
这一步可获得富含总黄酮的水提液（A. indica 水提物总黄酮含量可达 109.89 mg QE/g）。

过滤，收集滤液（黄酮粗提液A），滤渣备用。

有机溶剂提取酚类：

将上述滤渣，用 60%～80% 乙醇或甲醇继续提取。
优化条件参考：料液比 1:20₁:30，提取温度 60～80℃，提取时间 1.5～2 小时，可提取 2～3 次以提高收率。
这一步可获得富含总酚的醇提液（A. indica 甲醇提取物总酚含量可达 90.69 mg GAE/g）。
合并滤液，减压浓缩回收乙醇，得到酚类粗提液B。

提取技术升级建议：
若追求更高提取效率，可考虑超声波辅助提取或微波辅助提取。研究表明，超声波-微波协同提取能显著提高酚类和黄酮的得率。

第二步：大孔吸附树脂分离纯化
大孔吸附树脂是分离酚类和黄酮类的核心技术。

》树脂不好弄，我有硅胶，二氧化硅颗粒，可以么？

一、硅胶柱层析分离酚和黄酮的可行性验证
根据现有研究，硅胶分离酚类和黄酮类化合物已有大量成功案例：

银杏叶提取物分离：有研究采用闪式硅胶柱层析，用不同极性的有机溶剂梯度洗脱，成功将银杏黄酮和萜类内酯分离，且含量损失极小。这证明硅胶可以有效分离结构相近的活性成分。

荷花黄酮分离：研究者先用硅胶柱色谱对荷花粗提物进行初步分离，得到黄酮含量高的组分，再结合高速逆流色谱进一步纯化。这说明硅胶可以作为第一步粗分工具。

百蕊草山奈酚分离：在分离黄酮类化合物山奈酚时，研究者使用200-300目硅胶柱，氯仿-甲醇梯度洗脱，成功富集了黄酮组分。

甜橙皮多甲氧基黄酮分离：有研究直接将橙皮提取物上硅胶快速柱，用乙酸乙酯-正己烷混合溶剂洗脱，一步获得克级纯度的多甲氧基黄酮。

蜂房酚酸黄酮提取：还有研究用硅胶固载离子液体作为分散剂，同时提取蜂房中的酚酸和黄酮，说明硅胶对这两类成分都有良好的吸附和释放性能。

二、硅胶分离工艺详细方案（针对 A. indica 叶片）
第一步：样品准备
将粗提物处理为适合上样的形态：
将之前得到的水提物（富黄酮）和醇提物（富总酚）分别浓缩至干

用少量甲醇/乙醇溶解干膏
按1:1～1:2 比例加入硅胶（与样品等重或2倍重），搅拌均匀
60℃以下烘干或自然挥干溶剂，得到拌样硅胶，呈松散粉末状

装柱准备：

干法或湿法装柱，硅胶用量一般为样品量的 20～50 倍（如10g样品，用200～500g硅胶）

柱高直径比建议 8:1～15:1

第二步：梯度洗脱设计（核心步骤）
这是硅胶分离的关键。由于酚类和黄酮类在硅胶上的极性不同，可以通过梯度洗脱实现分离：

洗脱步骤 溶剂体系（石油醚-乙酸乙酯系统） 目标洗脱成分 极性说明
第1步 石油醚:乙酸乙酯 = 9:1 油脂、叶绿素、低极性杂质 洗脱杂质
第2步 石油醚:乙酸乙酯 = 8:2 → 7:3 部分低极性酚类、部分黄酮苷元 开始洗脱酚类
第3步 石油醚:乙酸乙酯 = 6:4 → 5:5 中等极性酚类、黄酮苷元 酚类主要在此段
第4步 石油醚:乙酸乙酯 = 4:6 → 3:7 黄酮苷元、部分极性酚类 黄酮类开始集中
第5步 石油醚:乙酸乙酯 = 2:8 → 纯乙酸乙酯 黄酮苷类 黄酮类主要在此段
第6步 乙酸乙酯:甲醇 = 9:1 → 8:2 极性黄酮苷、酚酸类 洗脱极性成分
第7步 甲醇 强极性残留 柱再生

——石油醚可以用松节油或加氢茶树油替代

第三步：洗脱与收集
流速控制：2～5 mL/min（视柱大小而定），不宜过快，保证分离度
收集方式：每份按柱体积的 1/10～1/20 收集（如 500ml 硅胶柱，每份收集 25～50ml）

跟踪检测：

用薄层色谱快速检测每份收集液
显色剂：5% 三氯化铁乙醇溶液（酚类显蓝紫色）、1% 三氯化铝乙醇溶液（黄酮在紫外灯下显黄色荧光）

第四步：合并与浓缩
根据薄层色谱结果，将成分相似的流份合并：
富酚组分：对三氯化铁显色强的流份合并
富黄酮组分：对三氯化铝显色强的流份合并
分别减压浓缩，得到酚类粗品和黄酮类粗品

四、硅胶分离的注意事项与挑战
硅胶的优势
分离能力强：对结构相似的酚和黄酮有较好的分辨率
成本低、易获取：普通柱层析硅胶价格远低于专用树脂
溶剂选择灵活：可根据目标调整洗脱体系

潜在挑战与应对
不可逆吸附：

部分极性强的酚类可能在硅胶上吸附过牢，难以洗脱
对策：洗脱到最后用甲醇+少量乙酸冲洗，可提高回收率

样品损失：

硅胶柱层析有一定样品损失（文献报道损失极小，但仍需注意）
对策：关键流份单独收集，避免混合损失

溶剂消耗大：

比大孔树脂消耗更多有机溶剂
对策：可回收洗脱液中的溶剂重复使用

硅胶再生：

一次使用后吸附色素等杂质，分离效果下降
对策：用甲醇充分冲洗后，可烘干（120℃，2h）活化后复用

》如果不用硅胶这种精细化工，我只想提取酚用作化工，有没有更粗暴的办法，例如酸碱，松节油，山茶油之类？

明白了，如果目标是化工用途（如腰果酚的替代品，用于树脂、涂料、表面活性剂等），确实不需要色谱硅胶这么精细的手段。化工级提取的核心是：低成本、可放大、产物能用就行。

针对你的需求——从 Aspidopterys indica 或其他印度植物中提取酚类用于化工，我整理了几条"粗暴有效"的路线，按推荐程度排序：

一、碱溶酸沉法（最推荐，化工经典工艺）
这是腰果壳液工业化提取的核心技术，原理是利用酚类的弱酸性：
酚类（Ar-OH） 在碱性条件下成盐溶于水

酸化后重新析出游离酚

工艺步骤
碱液浸泡：

将植物原料（叶片）粉碎，加入 2%～5% NaOH 溶液，料液比 1:5～1:10
加热至 60_{90℃，搅拌} 1～3 小时
酚类转化为酚钠盐溶于碱液，纤维素、木质素等大部分不溶

过滤/压滤：
滤除残渣，得到深褐色碱液（含酚钠盐）

酸化沉淀：
向碱液中缓慢加入 稀盐酸或稀硫酸，调 pH 至 2～3
酚类游离析出，形成沉淀或乳浊液

分离：
静置分层或离心，收集上层深色油状物/膏状物
水洗至中性，干燥得粗酚

针对 A. indica 的注意事项
叶片 vs 果壳：腰果壳本身纤维少、含油高，而 A. indica 叶片含大量纤维素、叶绿素，碱液会溶出大量杂质（蛋白质、果胶），导致粗酚纯度可能低于腰果壳

消泡问题：碱煮叶片会产生大量泡沫，工业上需加消泡剂
废水处理：碱溶酸沉产生含盐废水，需配套处理
适用场景：如果你追求产率优先，且粗酚后续用于对纯度要求不高的领域（如酚醛树脂填料、燃料添加剂），这条路最直接。

二、油脂/松节油萃取法（你提到的思路）
你提到松节油、山茶油，这个思路很有趣——用廉价、可再生的油脂类溶剂替代石油系溶剂。原理是：腰果酚这类长侧链酚类亲油性强，可溶于非极性油脂。

可行性分析
萃取剂 优点 缺点 可行性
松节油 本身就是萜烯类溶剂，对酚类溶解性好；易回收（蒸馏） 价格高于石油溶剂；易燃
山茶油/植物油 天然、安全；可直接用于后续反应（如与酚共聚） 酚与油难分离；黏度大；沸点高难回收
生物柴油 溶解性好；可做反应介质 成分复杂；可能引入副反应
如果非要试油脂路线：
方案A：直接浸提 + 碱液反萃

用松节油或加热的植物油浸泡原料（60～80℃，2～4小时）
过滤得油相（含酚）
用稀碱液（2% NaOH）反萃油相，酚转移到碱液
碱液酸化得粗酚，油相再生循环

三、水蒸气蒸馏法（针对挥发性酚）
如果你的目标酚类具有挥发性（如腰果酚在高温下可随水蒸气馏出），可以尝试水蒸气蒸馏：

原料粉碎，加水浸泡
通入水蒸气加热，酚类随水蒸气馏出
冷凝后油水分离，收集油层
问题：A. indica 中的酚类是否挥发性强？目前数据未知。腰果酚沸点高（～200℃以上），水蒸气蒸馏效率低。此法更适合精油类酚（如丁香酚），对高分子量酚类不友好。

》这两类植物有提取酚类的化学成分鉴定么？

植物名称 鉴定深度 已鉴定的具体化学成分 核心发现与文献来源
Aspidopterys indica 单体化合物鉴定阶段 黄酮类化合物（具体名称尚未在摘要中公布） 最新的研究已经从该植物中分离出黄酮类单体，并利用傅里叶变换红外光谱(FTIR)、质谱(MS)、核磁共振(NMR) 等先进技术完成了结构鉴定，但具体是哪些黄酮，可能需要查看论文全文才能知晓 。
喜马拉雅红豆杉 (Taxus contorta) 已知具体化合物 芦丁 (Rutin)、紫杉醇 (Taxol/Paclitaxel) 2024年的多项研究明确指出，在其叶片提取物中检测到了芦丁（含量约 1.31–1.46 mg/g）和微量的紫杉醇（约 4.53–6.98 ppm）。此外，作为红豆杉属植物，它还含有多种紫杉烷类二萜、黄酮类和酚类化合物

你提到的这个11.88%的总酚数据，来自一项2024年对印度喜马拉雅红豆杉 (Taxus contorta) 叶片的研究。这个“总酚”是一个大家族，包含了多种具体的酚类化合物。

根据现有的鉴定结果，这个11.88%主要由以下几类成分构成：

11.88%总酚的化学成分构成
成分类型 已鉴定的具体成分 在总酚中的角色 关键数据与来源
已知的酚类单体 芦丁 (Rutin) 是总酚中被明确鉴定出的具体成分之一。它是一种黄酮醇苷。 在叶片甲醇提取物中检测到，含量约为 1.31–1.46 mg/g，占总酚的一小部分。
庞大的酚类家族 其他黄酮类、酚酸类 构成了总酚的绝大部分。 该植物含有超过170种化合物，其中包括一个庞大的黄酮类和酚酸类家族，它们是总酚的主要来源，但具体是哪些单体尚未完全公开。
同株但非酚类的化合物 紫杉醇 (Paclitaxel) 不属于酚类（它是一种二萜生物碱），但存在于同一叶片提取物中。 含量约为 4.53–6.98 ppm (mg/Kg)，含量极低。
同株但非酚类的化合物 紫杉烷类、木脂素等 不属于酚类，但与该总酚提取物共存。 它们与酚类一起构成了植物复杂的化学成分库。

》它有什么特殊功效么？

简单来说，这棵树的“看家本领”主要集中在两点：一是传统医学中的广泛用途，二是现代科学关注的抗癌潜力。

特殊功效速览
功效领域 具体表现与活性成分 信息来源
传统药用价值 在民间医学中，其枝叶和树皮可用于治疗多种疾病，例如：糖尿病、肾炎、水肿、小便不利。此外，还被用于抗白血病和抗肿瘤。 民族植物学记录
现代药理活性 含有多种活性成分，展现出多方面的潜力：
• 抗癌：含有国际公认的抗癌成分紫杉醇 (Taxol)，对白血病和肿瘤细胞有抑制作用。
• 抗氧化：叶片中高达11.88% 的总酚含量，使其成为强大的天然抗氧化剂来源。
• 其他：所含的生物碱、三萜、黄酮等成分，也预示着在抗炎、调节免疫等方面有潜在价值。

》Selinum carvifolia的茎部有什么酚类？

根据2023年发表的一项最新研究，Selinum carvifolia 茎部确实含有多种明确的酚类化合物。以下是利用高效液相色谱法从茎部（以及根、叶）鉴定出的具体成分：

S. carvifolia 茎部的酚类化合物清单
该研究从植物的不同部位（包括茎）中鉴定出了以下8种主要的酚类化合物：

化合物名称 类型 在植物中的分布 关键数据与化工视角解读
没食子酸 (Gallic acid) 酚酸 茎、根、叶 含量最高的酚类，达 13.93 mg/g。这是一个明确的、高含量的目标提取物，在化工领域可用作抗氧化剂或合成前体。
绿原酸 (Chlorogenic acid) 酚酸 茎、根、叶 含量为 0.25 mg/g，相对较低。

》没食子酸能做什么？介绍一下能否和乙醛酸或糠醛聚合成高分子

一、没食子酸的基本化工用途
在深入讨论聚合之前，先了解一下没食子酸本身就有的广泛用途。它是一种重要的林产化工原料，因其独特的分子结构（一个苯环上连着三个酚羟基和一个羧基）而功能多样：

应用领域 具体用途 关键特性
抗氧化剂 合成没食子酸酯类（如没食子酸丙酯），广泛用作食品、油脂、塑料的抗氧化剂 酚羟基能捕获自由基，延缓氧化
有机合成中间体 用于制药、染料、香料等行业，也是生产焦性没食子酸的原料 羧基和羟基均可参与多种化学反应
感光材料 用作半导体感光树脂原料、照相显影剂 特殊的光化学性质
其他工业助剂 制革、配制防锈底漆、水基钻探泥浆流化剂、焰火稳定剂 与金属离子的络合能力、稳定性等
甚至还有纯度高达99.7%的“电子级没食子酸”，专门用于微电子领域的大规模集成电路板制造。可以说，没食子酸是一个用途非常广泛的化工平台分子。

二、与乙醛酸、糠醛的聚合可能性分析
现在我们聚焦到你最关心的问题：没食子酸能否与乙醛酸或糠醛聚合成高分子？

核心答案是：理论上完全可行，且极有可能形成具有三维网络结构的高分子材料。

聚合的化学原理
没食子酸的多功能角色：没食子酸的酚羟基（尤其是两个处于活泼位的羟基）可以作为一个多官能度的亲核试剂，在特定条件下（如酸或碱催化）与醛类化合物发生反应。同时，它的羧基也为后续的酯化等反应提供了可能。

醛类交联剂的作用：

乙醛酸 (CHO-COOH)：它既是醛又是酸。它的醛基可以与没食子酸的酚羟基发生酚醛缩合反应，在分子间形成亚甲基桥或更复杂的结构，从而逐步增长为高分子。同时，它自身的羧基也可能与没食子酸的羟基发生酯化，进一步增加交联密度。

糠醛 (C5H4O2)：糠醛是一个典型的生物基醛，本身就带有呋喃环。它的醛基同样可以与没食子酸的酚羟基发生反应，将没食子酸分子通过糠醛连接起来，形成一种含有呋喃环和没食子酸结构的新型生物基热固性树脂。

案例一：作为交联剂增强生物塑料
2024年的一篇综述明确指出，没食子酸可以作为交联剂用于可降解食品包装薄膜中。它与壳聚糖、明胶等生物大分子发生物理或化学共价交联，显著增加了聚合物网络的内聚力，从而大幅提升了薄膜的机械强度、抗水性和抗氧化抗菌性能。这直接证明，没食子酸能有效地参与到高分子网络构建中。

案例二：制备紫外光固化3D打印树脂
2024年，有研究团队通过微波辅助，将没食子酸与甲基丙烯酸反应，快速高效地合成了甲基丙烯酸化没食子酸。这种生物基树脂在紫外光下能迅速固化，并成功用于高精度的3D打印，制造出了蜂窝和空心立方体结构。固化后的材料表现出高玻璃化转变温度和良好的热稳定性。这个案例说明，没食子酸可以通过化学改性（引入双键），变成一种高反应活性的高分子单体。

案例三：合成仿贻贝粘附性水凝胶
研究人员模仿海洋贻贝的强粘附性，利用没食子酸中的邻苯二酚结构（与贻贝粘附蛋白的关键结构类似），将其接枝到壳聚糖分子链上，合成了壳聚糖-没食子酸接枝共聚物。这种水凝胶不仅粘附性强，还具备优异的力学性能、抗菌、止血和促进伤口愈合的能力。这再次印证了没食子酸能通过化学键（此处是酰胺键或酯键）“挂”在高分子主链上，成为材料功能性的关键来源。

》介绍没食子酸如何做照相显影剂

没食子酸能用作照相显影剂，核心在于其分子结构中的三个相邻酚羟基（-OH）所赋予的强还原性。它能将已曝光、具有催化活性的卤化银（主要是溴化银）还原成黑色的金属银颗粒，从而形成影像，而自身则被氧化成醌类物质。

这个应用可分为历史经典用法和现代技术两种路径，它们的原理和方式差异很大：

历史应用：传统化学显影
在传统胶片摄影中，没食子酸扮演着显影主剂或辅助剂的角色。

核心角色：作为显影剂，直接参与还原反应。也有文献记载其与氨水混合，能产生比丹宁更强的显影活力，用于处理干版胶片。

操作方式：将没食子酸溶于水或乙醇，配制成一定浓度的显影液，在暗室中对已曝光的胶片进行浸泡显影。

关键特点：显影过程必须在碱性条件下进行（如加入氨水或碳酸盐）。没食子酸在中性或酸性溶液中还原能力很弱，只有在碱性环境下才会被激活，发挥出强大的还原性，快速将感光的卤化银还原成银影像。

现代应用：热成像与功能材料
在现代成像技术中，没食子酸的应用方式发生了根本性改变，主要集中于“干式”热成像。

热显影剂：在热成像材料中，没食子酸作为热显影剂。材料受热（如红外激光照射）时，没食子酸在高温下迅速还原邻近的非感光银源（如山嵛酸银），生成银影像。这种方式无需传统湿法化学处理，更加快捷环保。

聚合物载体：将没食子酸分子共价连接在高分子链上，制成高分子清除剂。这种材料在胶片中能有效捕捉并清除被氧化的显影剂，防止串色和灰雾，提升影像质量，且自身不扩散、不结晶，性能稳定。

关键前体：工业上常将没食子酸通过加热脱羧，制备成还原性更强的焦性没食子酸（连苯三酚），再作为显影剂使用。

》印度还有没有别的植物，含有没食子酸？希望含量更大一点

以下是几个在印度有分布、且没食子酸含量非常突出的植物：

高没食子酸含量植物候选
植物名称 分布区域 高含量部位 没食子酸含量 (mg/g) 与 Selinum 茎部对比 数据来源与备注
橡树瘿 (Oak Galls)
(Quercus infectoria 或 Q. leucotrichophora 的虫瘿) 印度喜马拉雅中部地区 虫瘿（植物组织受昆虫刺激形成的异常结构） 含量极高，但具体数值待查 显著更高 虫瘿是提取没食子酸的传统经典来源。一项研究明确指出，受虫瘿刺激的组织，其没食子酸含量比正常叶片高出2-3倍 。这意味着其含量至少可达 27-41 mg/g 以上，潜力巨大。
栓皮栎 (Quercus infectoria)
（同上种，但非虫瘿部位） 印度（作为阿育吠陀药材） 具体部位未指明（可能是果实或树皮） 37.4 - 101.6 mg/g
(3.74% - 10.16% w/w) 约2.7 - 7.3倍 一项2023年的标准化研究证实，其没食子酸含量在此范围内。该研究还同时分析了另外两种高价值植物 。
诃子 (Terminalia chebula) 印度（阿育吠陀核心药材） 具体部位未指明（传统用果实） 37.4 - 101.6 mg/g
(3.74% - 10.16% w/w) 约2.7 - 7.3倍 与栓皮栎一样，同属没食子酸含量最高的第一梯队，是阿育吠陀医学中著名的“三果宝”之一 。
铁力木 (Pistacia integerrima) 印度（北阿坎德邦等地） 具体部位未指明（传统用虫瘿叶） 37.4 - 101.6 mg/g
(3.74% - 10.16% w/w)

》那好，诃子的没食子酸如何提取，并提纯？

一、粗提取：从诃子原料到粗提物
无论后续如何提纯，第一步都是从诃子果实中把没食子酸“拿”出来。目前有两种主流提取方法，你可以根据手头设备选择：

方法A：醇提法（推荐，得率高）
一项2007年的正交试验优化出了最佳工艺参数：

提取溶剂：60%乙醇

料液比：12 mL/g（即1kg原料加12L溶剂）

提取时间：90分钟/次

提取次数：3次

方法B：水提法（更便宜，适合化工级粗提）
2024年最新的研究优化了水提工艺：

提取溶剂：纯水

料液比：10倍量水（即1kg原料加10L水）

提取时间：1.5小时/次

提取次数：2次

该研究实测，在此条件下得到的诃子提取物中，没食子酸含量平均值为30.67 mg/g（即约3.07%）。这意味着100kg诃子原料，粗提物中大约含有3kg没食子酸。

二、纯化工艺：根据纯度需求选择路线
粗提物中没食子酸含量约3%-5%，如果需要更高纯度用于化工（如合成高分子、抗氧化剂等），需要通过纯化富集。以下是三种成熟的纯化方法，按纯度和成本排序：

纯化方法 适用目标 关键技术 纯度提升效果 数据来源
大孔树脂法 工业级（20-30%纯度） NKA-9或AB-8树脂吸附-解吸 4.7% → 25.3%（回收率82.6%）
大孔树脂+制备液相 高纯级（>98%） 树脂富集后，制备液相精制 16.7% → 99.1%
高速逆流色谱法 分析级/实验室制备（>96%） 正己烷-乙酸乙酯-甲醇-水体系 粗提物 → 96.4%

》刚才所述的甲醇清洗硅柱，换用乙醇可以么？

用乙醇清洗时，有两个关键点要注意
虽然可以用，但为了让柱子洗得更干净、保护得更好，有两点操作细节需要留心：

溶剂必须严格脱水：用于清洗硅胶柱的乙醇，需要是无水乙醇。因为硅胶遇水会失活，如果溶剂中含水量高，会影响后续柱子的分离效果。

需要“过渡”清洗：如果你的硅胶柱之前用的是石油醚、二氯甲烷等非极性溶剂，不能直接倒入乙醇。需要先用一种中间极性的溶剂（如丙酮或乙酸乙酯）冲洗过渡，再用乙醇冲洗，避免因溶剂极性突然变化导致柱床开裂或产生气泡

》我能提供的有机溶剂就只有乙醇，乙酸乙酯，糠醇三类。

一、硅胶柱清洗：乙醇完全够用，流程微调
你之前问过“甲醇清洗硅柱能否换乙醇”，现在溶剂限定后答案更明确：乙醇是清洗硅柱的主力，乙酸乙酯作过渡，糠醇尽量不用。

清洗流程（从非极性到极性）
假设柱子之前用过石油醚等非极性溶剂：

步骤 溶剂 用量 作用
1 乙酸乙酯 1₂ 柱体积 极性过渡，避免直接换乙醇导致柱床开裂或气泡
2 乙醇 2₃ 柱体积 洗脱大部分极性杂质（酚类、糖类、色素）
3 （可选）热水或稀碱 视污染程度 若柱子上有顽固吸附物，可卸出硅胶后处理
注意事项：

乙醇必须是无水乙醇（含水量＜0.5%），否则硅胶会失活

糠醇不能用于洗柱：沸点高（～171℃）、黏度大、高温易树脂化，冲进柱子就很难出来

二、酚类分离：用乙醇+乙酸乙酯设计梯度
如果你想用硅胶柱分离诃子提取物中的没食子酸或其他酚类，可以用 石油醚（如有） + 乙酸乙酯 + 乙醇 配梯度。若没有石油醚，直接用 乙酸乙酯-乙醇 二元体系也能跑开，适合中等极性到强极性的酚类。

推荐梯度方案（极性由低到高）
洗脱阶段 溶剂配比 目标成分
① 纯乙酸乙酯 低极性杂质（叶绿素、油脂）
② 乙酸乙酯:乙醇 = 95:5 → 90:10 没食子酸等酚酸（中极性）
③ 乙酸乙酯:乙醇 = 80:20 → 50:50 黄酮苷、极性酚类
④ 纯乙醇 强极性残留物
没食子酸在硅胶上的行为：属于中等极性酚酸，在上述②阶段（5%～10%乙醇）容易洗脱。建议先用薄层色谱摸条件，展开剂可直接用 乙酸乙酯:乙醇 = 9:1 试跑。

三、糠醇能做什么？（反应型溶剂）
糠醇在这三样里最特殊——它既是溶剂，也是反应物。如果后续想将没食子酸做成高分子，糠醇可以作为：

1. 反应介质 / 共聚单体
   糠醇的呋喃环和醛基（实际是羟甲基）在酸性条件下能自聚，也能与酚类缩合

如果你想把没食子酸做成生物基树脂，可以用糠醇作共聚单体，配合酸催化（如对甲苯磺酸），加热后可能生成糠醇-没食子酸共聚物

1. 不能用作常规溶剂
   沸点高、不易回收

加热易变色、变黏，不适合做洗脱剂或提取剂

你现在手头有植物原料吗？如果准备从诃子或 Selinum 里提取没食子酸，我可以帮你设计一套只用乙醇和乙酸乙酯的小试提取+硅胶分离流程。

提取没式子酸

第一步：粗提取 (让没食子酸从果实进入溶液)
这一步的目标是获得富含没食子酸的粗提物，为过柱做准备。根据搜索结果，优化的醇提工艺非常明确 。

原料处理：将干燥的诃子果实粉碎成粗粉。

提取参数：参考正交试验优选出的最佳工艺 ：

溶剂：60%乙醇 (用你手头的无水乙醇兑水即可)。

料液比：12毫升/克 (即1千克诃子粉加12升60%乙醇)。

提取时间：每次提取90分钟。

提取次数：连续提取3次。

操作步骤：

将诃子粉与60%乙醇按比例混合，加热回流提取90分钟。
过滤，收集滤液。药渣再加新溶剂，重复提取2次。
合并3次的滤液。
在50-60℃下减压浓缩 (回收的乙醇可以再用)，直到得到浸膏状或浓缩液。
上柱前准备 (关键!) ：用少量无水乙醇将浸膏溶解或充分分散，然后缓缓加入一定量的柱层析硅胶 (建议100-200目)，搅拌均匀，在通风处挥干溶剂，得到干燥、松散、与硅胶混合的粉末。这叫“拌样”，能让样品平整地加到柱子上。
第二步：硅胶柱层析分离 (让没食子酸在柱子上“跑”出来)
这是最核心的步骤，利用没食子酸在硅胶上吸附力强弱，用不同比例的溶剂把它洗脱下来。

装柱准备：

层析柱：根据样品量选择合适大小的玻璃柱。

硅胶：建议使用200-300目的柱层析硅胶。用量一般是样品量的20-50倍。用纯乙酸乙酯湿法装柱或干法装柱，务必使柱床均匀、无气泡、无裂缝。

上样：将第一步做好的“拌样硅胶”小心地加到硅胶柱床顶端，轻轻铺平。上面再盖一层滤纸或一小层石英砂，防止加液时冲散样品层。

洗脱分离 (核心)：这是之前我们讨论过的关键。我们采用梯度洗脱，用你手头的乙酸乙酯和乙醇来配制洗脱剂。从极性最低的溶剂开始，逐渐增加极性。

洗脱步骤 洗脱剂配比 (体积比) 作用
① 除杂 纯乙酸乙酯 冲掉叶绿素、油脂等低极性杂质 。通常收集的这部分流出液颜色较深，丢弃或另作他用。
② 洗脱目标 乙酸乙酯 : 乙醇 = 95 : 5 开始收集！ 没食子酸是中等极性的酚酸 ，预计在此比例下会被洗脱下来。用试管或锥形瓶收集，每份收集量要小 (比如每份20-50毫升)，以便后续分析。
③ 继续洗脱 乙酸乙酯 : 乙醇 = 90 : 10 继续洗脱，可能还有更多没食子酸或其他中等极性酚类。继续分部收集。
④ 柱再生 纯乙醇 冲洗柱子上可能残留的所有强极性物质，使柱子再生，以备下次使用。
特别提醒：以上梯度比例是经典起点。由于不同来源的诃子成分和硅胶性质有差异，这个比例可能需要你通过下一步的薄层色谱来微调，找到最适合你的体系的洗脱比例。

第三步：薄层色谱监测 (看清没食子酸在哪一瓶)
这一步是硅胶柱层析的“眼睛”，告诉你收集的每一瓶里到底有没有没食子酸，纯不纯。

薄层板制备：可以用买来的硅胶G板，或者自己用硅胶G加适量羧甲基纤维素钠水溶液铺板、晾干、105℃活化后使用 。

点样：用毛细管分别吸取没食子酸标准品溶液 (如果有的话)，以及第二步收集的每一份洗脱液，点在薄板底端。

展开：在层析缸中倒入展开剂。你需要自己摸索一个能将没食子酸与其他成分分开的展开体系。一个经典的酚类展开剂是氯仿-甲醇-水或氯仿-乙酸乙酯-甲醇体系 。但你手头没有氯仿，可以从乙酸乙酯-乙醇-水体系开始尝试，例如：

尝试配比：乙酸乙酯 : 乙醇 : 水 = 80 : 8 : 5 (上层有机相作展开剂)。你需要摇匀后静置，取上层清液作展开剂。

显色：展开完毕后，取出薄板，吹干溶剂。在紫外灯下观察，或者喷显色剂。没食子酸是酚类，可以用5%三氯化铁乙醇溶液喷雾，加热后会显蓝紫色或蓝黑色斑点。

判断与合并：根据薄层板上斑点的位置和颜色，将含有纯的或较纯的没食子酸 (即只看到一个主要斑点，且与标准品位置一致) 的收集瓶合并在一起。

第四步：后处理 (得到固体没食子酸)
浓缩：将合并好的含有没食子酸的洗脱液，在40-50℃下减压浓缩，蒸干溶剂，就可以得到淡黄色至类白色的没食子酸粗品 。

[minquan]

替代石油溶剂

热带植物中富含的各种精油，很多都比松节油更易挥发（即沸点更低）。它们的主要成分是单萜烯类，沸点通常低于150°C。以下是几个典型例子：

油类名称 主要来源植物 主要成分沸点范围 (约) 特点与说明
柠檬桉油 柠檬桉 (Corymbia citriodora) 柠檬烯: 175-176°C
香茅醛: 201-204°C 主要成分柠檬烯沸点略高于松节油，但整体馏程有重叠。
尤加利油 多种桉树 (Eucalyptus spp.) 桉叶油醇: 176°C 与松节油沸点相近，同为优良的工业溶剂。
柑橘油 (冷榨) 橙子、柠檬等芸香科植物 柠檬烯: 175-176°C 主要成分也是柠檬烯，挥发性与松节油相当。

你寻找低沸点有机油，是希望用它来替代传统溶剂做提取，还是用作反应介质？告诉我具体用途，我可以帮你推荐更精准的候选。

》替代石油溶剂做提取

一、真正的“天然溶剂”：可以直接替代石油醚/正己烷

1. 橘子油（柑橘油）——已验证的石油溶剂替代品
   来源：柑橘类水果果皮（橙、橘、柠檬等），热带及亚热带广泛栽培

核心数据：
主要成分：D-柠檬烯（含量可达85%以上）
柠檬烯沸点：175-176°C
闪点：约50°C

替代能力（关键！）：
根据百科资料，橘子油已经被验证可以直接替代多种有毒石油溶剂：

替代二甲苯：用于天然树脂、合成树脂类产品的配伍，作为涂料、油漆的稀释剂或添加剂
替代三氯乙烷：作为工业清洗剂和日用清洁剂，清洗油墨、沥青、机械油污
替代氟利昂：利用其低凝固点（-96.7℃）作为热量传导剂

溶解性：对油脂、树脂、部分酚类有良好溶解能力

对你的适用性：如果你想提取的是酚类，橘子油可以作为浸提溶剂，直接代替石油醚或正己烷浸泡植物原料，然后通过碱液反萃将酚类转移出来（类似我们之前讨论的松节油路线）。

1. 天然庚烷——从沙漠树脂树精油中分离
   来源：Commiphora wildii（纳米比亚沙漠树脂树），热带干旱地区植物

核心数据：

庚烷含量：占树脂精油的 25-35%（质量百分比）
庚烷沸点：98°C（比石油醚的30-60°C高，但仍是低沸点溶剂）

替代能力：
研究人员用这种天然庚烷提取了法国香水业的三种名贵花卉（玫瑰、茉莉、百合）：
提取率高于化石来源庚烷
提取物的香气更优（花香更突出）
GC-MS分析显示，提取物成分与化石庚烷提取物基本一致

对你的适用性：虽然这种植物不在印度本土（在非洲），但证明了一个重要概念——某些热带植物的挥发性成分本身就可以作为提取溶剂。印度可能也存在类似的富含低沸点烷烃/萜烯的植物资源。

1. 橘子油作为溶剂的具体应用数据
   应用领域 替代目标 效果 来源
   工业清洗 三氯乙烷 高浓度柠檬烯可清洗沥青、油墨、机械油污
   日用清洗 化学溶剂 低浓度柠檬烯可清洗厨具、餐具、果蔬
   涂料稀释 二甲苯 配伍天然树脂、合成树脂，降低毒性
   塑料回收 无 快速溶解泡沫塑料，实现聚苯乙烯回收
   二、可作为“提取溶剂”候选的热带精油
   这些虽然不如橘子油那样已验证可直接替代石油溶剂，但它们的挥发性成分可以作为潜在的浸提介质：

2. 桉叶油（尤加利油）
   来源：蓝桉、柠檬桉等桉树叶片（热带、亚热带广泛分布）
   核心数据：

   主要成分：1,8-桉叶素（含量＞80%）
   沸点：176°C
   闪点：50°C

溶解性：易溶于乙醇和油脂，对酚类有一定溶解能力
优势：来源广泛，印度本土就有大量种植，价格相对低廉。

桉叶油
无色油状液体
柠檬桉油一般指本词条
桉叶油，又称白千层脑、桉树脑，化学式为C10H18O，是从蓝桉、香樟树等植物枝叶中提取的无色油状液体，主成分含1,8-桉叶素（超80%）及莰烯、松油醇等。其具有清凉桉叶香气与樟脑气味，微溶于水，易溶于乙醇和油脂，闪点50℃，通过水蒸气蒸馏法提取，主产于西班牙、刚果及中国云南等地[1]。

该油状液体广泛应用于医药、食品和日化领域，具有杀菌防腐功能，常见于止咳糖浆、牙膏香精及空气清新剂。按GB2760和FEMA标准可作为食品香精添加剂，限用于糖果饮料等食品加工。部分馏段存在掺杂于天然精油的情况。毒理试验显示其对兔子的LD50＞5.0g/kg[1]。

中文名
桉叶油

组成性质
主要组成：1,8-桉叶素（80%以上）、莰烯、水芹烯、松油醇、乙酸香叶醇、异戊醛、香茅醛和胡椒酮等。
性质：无色或微黄色液体。呈特有清凉尖刺桉叶香气并带几分樟脑气味，带些药气，有辣口清凉感，香气强烈而不持久。有一定防霉及杀菌防腐作用。几乎不溶于水，溶于乙醇、无水乙醇、油和脂肪中。闪点为50℃。
制备：用水蒸气蒸馏法从蓝桉、桉叶树、香樟树和樟树等的叶、枝中提取精油，再精制加工制得。得率2%₃%。主要产于西班牙、葡萄牙、刚果和南美等地，我国云南、广东、广西亦有大量生产。

[minquan]

桉树的功用

》桉树一般用来造纸是吗？

是的，桉树是造纸工业的核心原料之一，而且是非常重要的那种。你提的这个问题，正好可以帮我们更全面地了解这种"宝藏之树"。

桉树在造纸中的地位
桉树之所以成为造纸的主力军，核心在于它的纤维特性：

特性 数据/表现 对造纸的意义
纤维形态 细长、均匀，木质素含量相对较低 制造的纸张强度高、质量好
生长速度 5-8年即可采伐，是全球生长最快的树种之一 原料供应周期短，经济效益高
产能贡献 占全国森林面积2%，年产木材超3000万立方米，贡献全国超30%木材产量 保障国家木材安全、纸浆供应
用桉树造出来的纸：可生产新闻纸、书写纸、卫生纸、生活用纸、特种纸等多种纸制品 。全球大型商品浆生产商（如书赞桉诺、UPM）的核心原料就是人工种植的桉树 。

桉树不只是造纸——它是"产业多面手"
既然你对提取感兴趣，值得了解的是，桉树浑身是宝，除了造纸，它在多个领域都有应用：

应用领域 具体用途 与你的关联度
精油提取 蓝桉、柠檬桉等树叶含丰富桉叶油，主要成分桉叶素、蒎烯等，用于医药、日化行业 高度相关——这是我们之前讨论的天然溶剂来源
生物质能源 枝叶、木材加工剩余物可作为生物质能源原料 相关
人造板 制成胶合板、纤维板、刨花板，用于家具、包装 一般
实木利用 大花序桉等材质坚硬、纹理美观，用于建筑、家具 一般
天然防腐剂 树皮提取物可用于生产天然防腐剂 潜在相关
生物质油 书赞桉诺等企业已开发出基于桉树生物质的产品，可部分替代化石产品 高度相关——与你之前想找石油溶剂替代品的目标契合

结合你之前的问题，桉树的信息其实给了两个重要提示：

桉叶油作为天然溶剂的潜力：桉叶油主要成分是桉叶素（沸点176°C）、蒎烯等萜烯类化合物 。虽然沸点比橘子油的柠檬烯（175-176°C）略高，但仍属于可用的天然溶剂范畴。如果你以后想尝试不同来源的天然溶剂，桉叶油是一个候选。

书赞桉诺（Suzano）的木浆以人工种植的桉树为原材料，为消费者和工业应用提供了一种可生物降解、可再生的原材料。书赞桉诺每天种植约120万棵桉树，在巴西管理着约2.7万平方公里的土地，其中约40%的土地为其致力于保护和修复的自然林，另外约60%的土地为人工桉树林。书赞桉诺的所有业务都遵循零毁林政策。

公司成立至今已有100年历史，并已在巴西（SUZB3）和美国(SUZ)证券交易所上市。

产品创新：助力低碳经济的发展与转型

木浆

书赞桉诺生物基木浆™，使用人工种植的桉树作为可再生原材料，兼具创新性和可持续性，适用于印刷与书写纸、包装纸、特种纸和生活用纸等多个领域。

绒毛浆
优卡绒®是书赞桉诺率先推出的桉木绒毛浆产品，可用于生产吸水性卫生用品。得益于其短纤性能，优卡绒®能有效提高产品的反渗性能，从而更长时间内保持皮肤的干爽。（可以用来生产擦屁股和擦嘴用的一次性草纸）

木质素
除了纤维素，木质素也是树木的主要组成部分。作为一种可再生材料，木质素可部分替代橡胶、涂料和化妆品等产品中的化石基物质。

微纤化纤维素 (MFC)
微纤化纤维素是一种可再生和可生物降解的解决方案，可替代部分化石基物质应用于化妆品（洗发水、护发素、保湿霜和防晒霜）以及可持续纺织面料等市场。

生物质油
生物质油，一种基于桉树生物质的产品，可部分替代化石产品，例如燃料、化学复合物，助力碳减排。

企业历程
书赞桉诺的创新，每时、每刻。

1924
Leon Feffer从乌克兰移居巴西不久后，便注册了一个私营企业并获批，正式创立了Suzano Papel e Celulose公司。十七年后，Leon Feffer的造纸厂于巴西圣保罗州的伊皮兰加区开始运营。

桉树的声音：绿色引擎与生态争议

中国绿色时报 2025-04-30 10:38:33

从经济层面来看，桉树堪称“绿色引擎”，为地区经济发展注入强大动力。桉树生长迅速，是世界三大造林树种之一，也是生长最快的树种之一，一般5—8年就可采伐利用，良好的速生性使其成为重要的木材资源。在我国南方，桉树人工林的发展为木材加工、制浆造纸等产业提供了充足的原料。以广西为例，桉树产业带动了众多相关产业的发展，形成了种苗、种植、专用肥料、管护到采伐、加工到商品销售和服务的全产业链，成为广西林业万亿产值的当家树种与重要支柱，其创造的经济价值不仅改善了当地居民的生活水平，也为区域经济的可持续发展奠定了基础。

我国引种桉树已有135年的历史，目前已种植超过8500万亩。伴随着种植面积的不断增加，桉树常处于舆论的风口浪尖。有人将其视作“绿色引擎”和“碳汇先锋”，称赞它在经济发展、生态建设等领域发挥巨大作用；也有人将它贴上“抽水机”“抽肥机”“霸王树”的标签，在近期广西旱情中更被推到了舆论的漩涡中心。然而，当我们拨开偏见的迷雾，以科学、客观的视角重新审视桉树，会发现它不应承受如此片面的指责，它的诸多价值应该被看见与证明。

桉树是个产业多面手

桉树是桃金娘科桉属、杯果木属和伞房属的统称，包括806种、219亚种和9变种。桉树浑身是宝，在木材加工、能源、医药、化工等领域都发挥着重要作用。桉树可制成胶合板、纤维板、刨花板等，广泛应用于室内装修、家具制造、包装等行业。桉树纤维细长、均匀，木质素含量相对较低，制造的纸张具有强度高、质量好等特点，可用于生产新闻纸、书写纸、卫生纸等各种纸制品。桉树热值高，其枝叶、木材加工剩余物等可作为生物质能源的原料。大花序桉、托里桉等实木用桉树材质坚硬、纹理美观，且具有较好的抗压、抗弯曲性能，是建筑和家具制造的优质材料。蓝桉、直干桉、柠檬桉、史密斯桉等桉树树叶含丰富的桉叶油，其主要成分是桉叶素、桉叶醇、蒎烯、莰烯等，广泛应用于医药行业和日化行业，树皮提取物还可用于生产天然防腐剂。

全树资源的综合利用，让桉树成为真正意义上的“宝藏之树”。桉树是乡村振兴的“助推器”，南方许多山区农民依托桉树种植实现了脱贫和致富，数千亿元级的桉树产业链不仅盘活了地方经济，更为百万从业者提供了稳定的就业岗位。

我国森林覆盖率仅25%，低于全球31%的平均水平，木材对外依存度超过50%。作为我国木材的主要来源，桉树以占全国森林面积2%的林地，年产木材超3000万立方米，贡献了全国超过30%的木材产量，极大缓解了天然林砍伐压力，在保障国家木材安全、生态安全与维护生物多样性方面作用突出。

桉树具有多重生态价值

桉树是集经济、生态与社会效益于一体的“全能选手”。其发达的根系如同天然的“土壤卫士”，牢牢固住山坡土壤，有效降低山体滑坡风险；茂密的树冠构成庞大的“空气净化网”。《桉树人工林生态系统长期监测报告（2011—2021）》显示，科学经营下的桉树人工林具有较强的碳汇功能，其日均净固定二氧化碳为11克/平方米，年均固碳量达10.9吨/公顷，是全国平均水平的5倍，成为林业碳汇的重要载体。

桉树存在着“耗水”的争议，从科学角度上非常值得深入探讨。桉树人工林根系分布于0—200厘米土层，主要分布于50—100厘米深处，在年降水量大于800毫米的情况下，桉树根系不吸收地下水。我国桉树的主要栽培区为广西、广东、海南、福建、云南等省（区），这些区域降水量普遍超1000毫米，水量充沛，光热条件好，适合桉树人工林生产与经营。从水分利用效率看，桉树合成1千克干物质仅需510升水，显著低于黄檀（1323升）、针叶树（1538升）等树种。它能够在一定程度上适应干旱环境，通过调节气孔开闭等生理机制来减少水分散失。当前主栽品种尾巨桉人工林年蒸腾量占降水量33.6%，旱季虽升至82.5%，但仍处于区域水资源承载范围内，未突破生态阈值。

对于桉树耗水的争议，不能简单地一概而论。森林生态系统的水分循环是一个复杂的过程，需要综合考虑多种因素，包括种植区域的气候、土壤条件、种植密度、经营管理方式等，通过科学的研究和长期的监测来准确评估其对水资源和生态环境的影响。广西崇左、扶绥，云南景谷，广东高要等地的桉树人工林长期生态监测数据显示，桉树人工林周边年降水量增加152.5毫米，蒸发量减少75.3毫米，林内小气候得到改善。桉树幼龄林分耗水较高，但成熟林（5年以上）水分利用效率可提升30%。这说明延长轮伐期、培育大径材，可进一步提高桉树人工林水分利用。另外，林木育种工作者也可以通过全基因组和基因编辑等现代育种技术手段创制高水分利用效率和低肥耗的桉树新品种，提升桉树人工林的环境适应性与生产力。

我们倡导科学的经营模式，以期发挥更好的生态功能。桉树与其他阔叶树种混交是一个非常好的选择。研究表明，桉树与灰木莲等树种混交可显著提升土壤质量：有机碳含量增加15%，全氮含量提升12%，磷素有效性增强，水源涵养能力提高212%。同时，在科学经营区，调查发现桉树林下植物种类多达142种，生物多样性随林龄增长提升37%，生态系统稳定性优于单一针叶林。

气候系统异常是旱情主因

全球气候变化导致极端天气事件频发。气象专家指出，此次广西干旱主因是拉尼娜现象引发的大气环流异常，东亚大槽偏强、西太平洋副高带状分布，致使水汽输送不足、蒸发量增加。广西壮族自治区气象数据显示，2024年11月至2025年4月，广西平均降水量142.8毫米，较常年偏少60%，为1961年以来同期最低。中国气象局数据表明，2025年南海夏季风强度指数仅为-1.5，远低于常年均值±0.5的正常范围，季风显著减弱，导致水汽输送量较常年减少40%。历史数据显示，1998年、2000年等拉尼娜年份均出现类似旱情。这充分证明干旱是气候系统作用的结果，与桉树种植并无直接关联。

科学栽培革新提升质效

近年来，各地探索推广“桉树+闽楠”“桉树+相思”“桉树+降香黄檀”“桉树+油茶”等混交模式，构建多层次森林结构。研究发现，混交林通过调控土壤微生物功能基因网络，促进C、N、P养分循环，减少化肥依赖40%。广西大桂山林场实践显示，该模式使土壤侵蚀量降低30%，凋落物养分归还量增加40%，实现“以耕代抚”的生态友好型经营。

依托桉树良种，结合“免炼山”造林、智慧监测平台等技术，我国桉树人工林年亩产材量从早期的7立方米提升至15立方米，经营条件较好的在25立方米以上。各地通过推广有机肥、延长轮伐期等措施维持人工林地力，取得较好效果。广西延长采伐周期至7—9年，既保障木材产量，又为土壤休养生息创造条件；有机肥施用量2023年达2万吨（较2020年增长566%），化肥使用强度下降45%。同时，明确将推广“精准施肥+混交林+长周期”模式，年内完成100万亩纯林改培，建设50个碳汇监测基地，以科学创新的态度不断推动桉树产业的提质增效。

在科学规划中实现双赢

广东近年开展绿美广东生态建设，通过桉树人工林改造取得显著效果，广州、深圳、东莞等城市的部分桉树已融入可持续发展的生态体系中，发挥了良好的景观与生态效益。广西是桉树主产区，也是林业产业主力军。

值得注意的是，近期关于桉树的争议恰逢中美贸易关税提高问题。2018年以来，中国对美国木材进口下降37%，俄罗斯2022年的原木出口禁令进一步加剧了木材供应压力。鉴于桉树人工林产业在我国南方地区林业产业的重要地位，国际木材出口国可能通过环保议题施压，以维持其市场优势。面对复杂的全球气候环境变化和国际贸易形势，我们应当坚持科学认知，警惕国际贸易中的非关税壁垒问题，科学规划发展桉树，完善管理措施，推广混交林等可持续经营模式，维护我国木材产业安全。

从木材安全的“保障者”到生态改善的“参与者”，桉树的价值正通过科学经营被重新认识。当绿色引擎遇上生态争议，我们应以更加理性的态度，让桉树这一宝藏树种在绿水青山与金山银山的平衡中发挥更大作用，实现生态保护与经济发展双赢。 （陆钊华）

[minquan]

钢笔科技

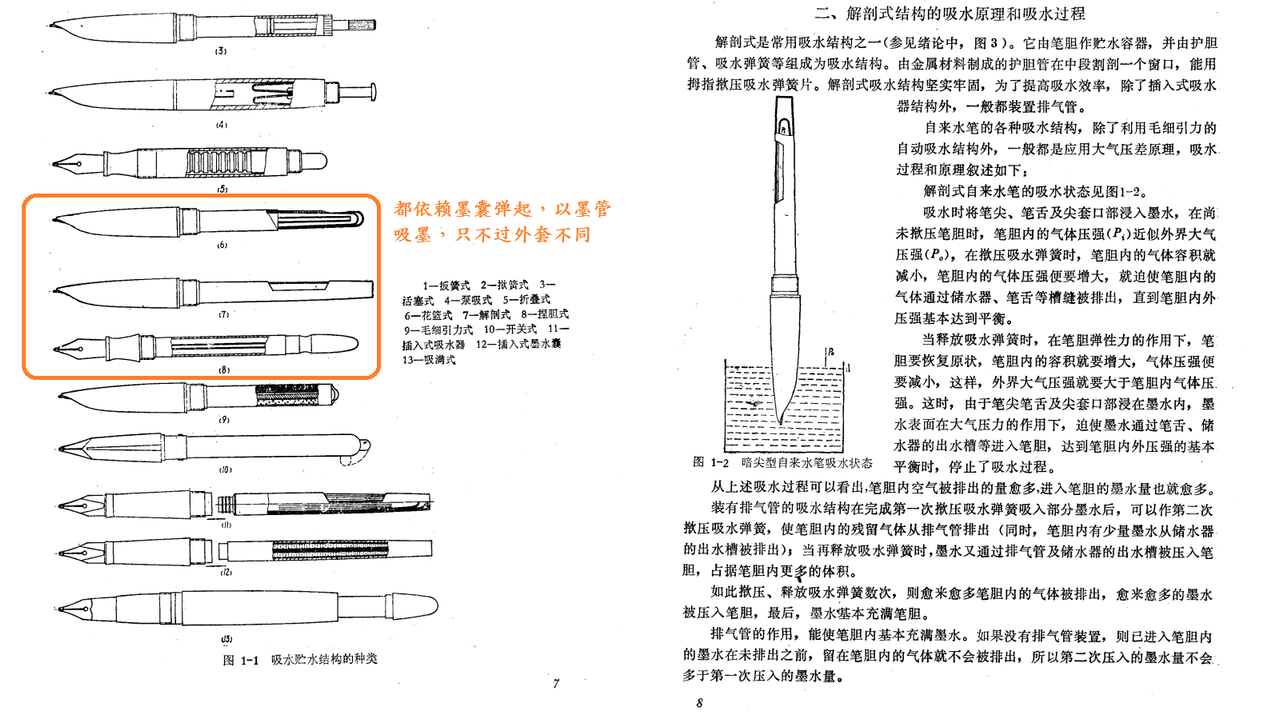

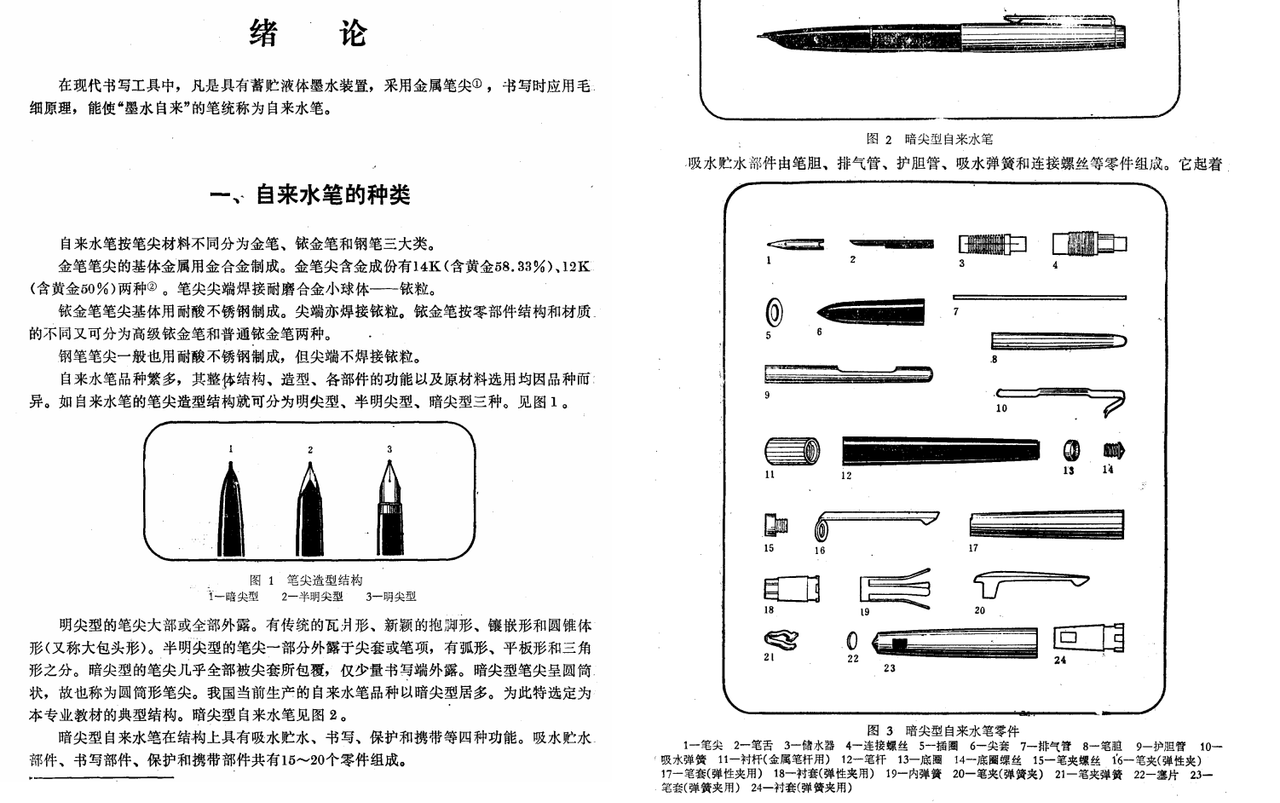

钢笔有三要素——笔尖，毛细鳍片柱，和存墨器

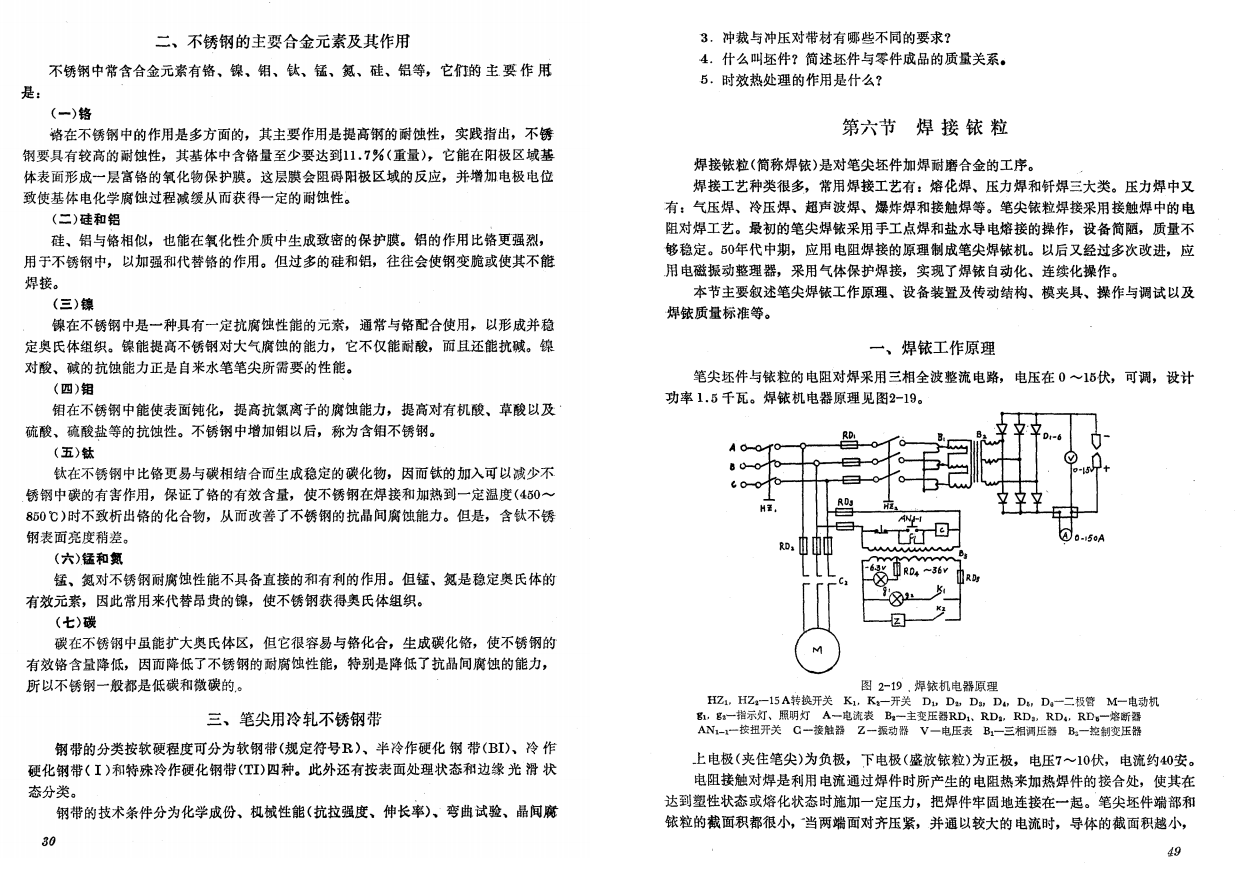

笔尖已经有不锈钢，传统上金含量超50%的笔尖更富有弹性，当然也可以通过添锰钒来模拟。笔尖主要依赖于对钢铁的精细加工。

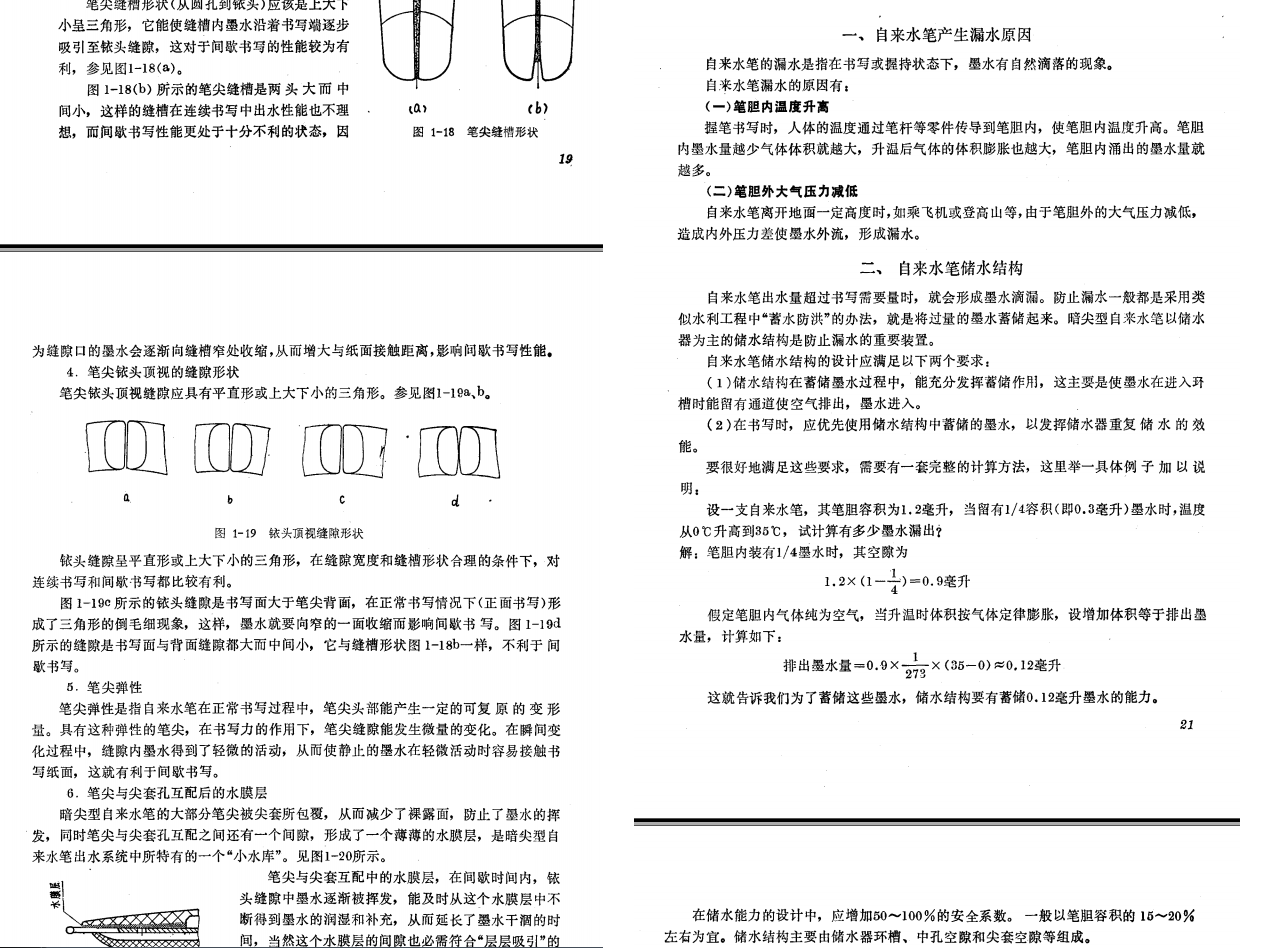

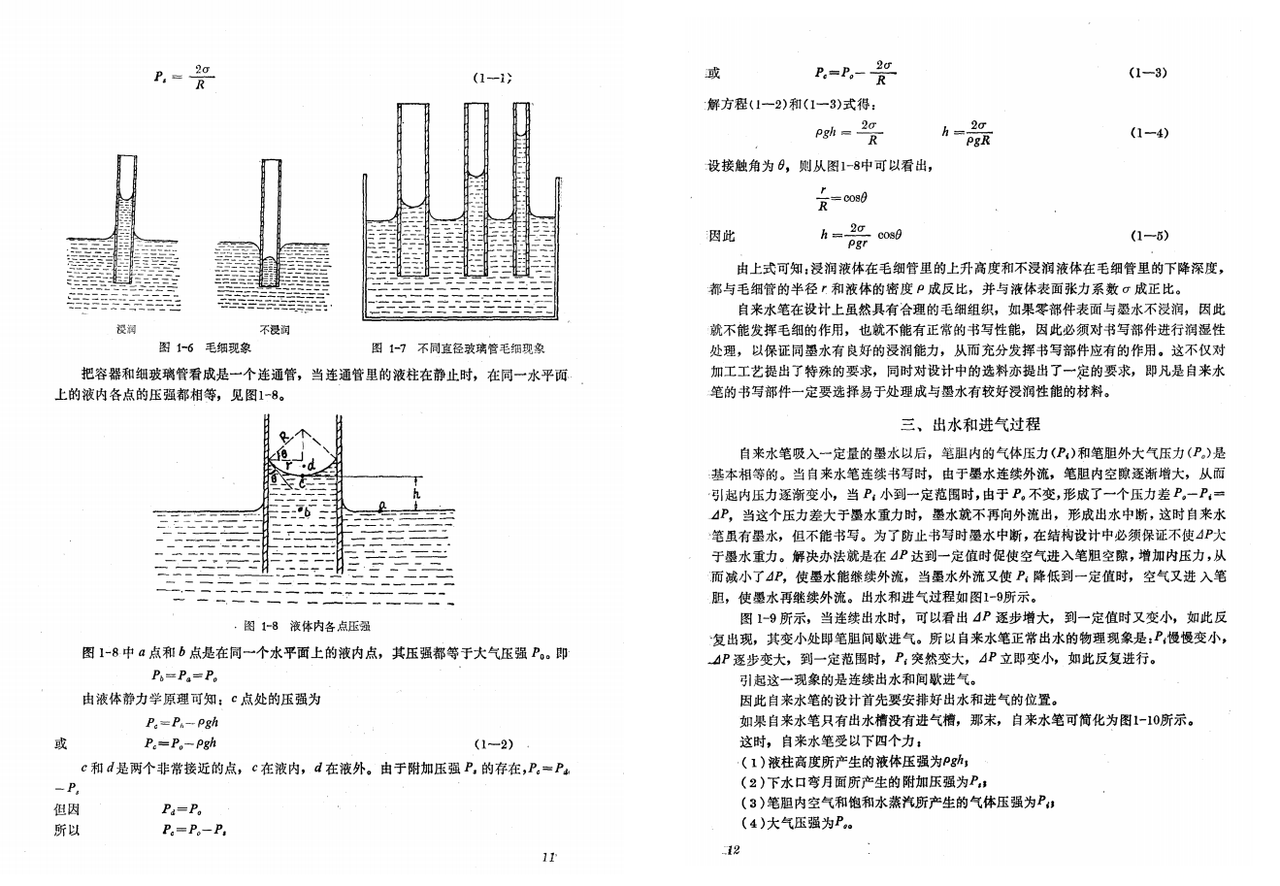

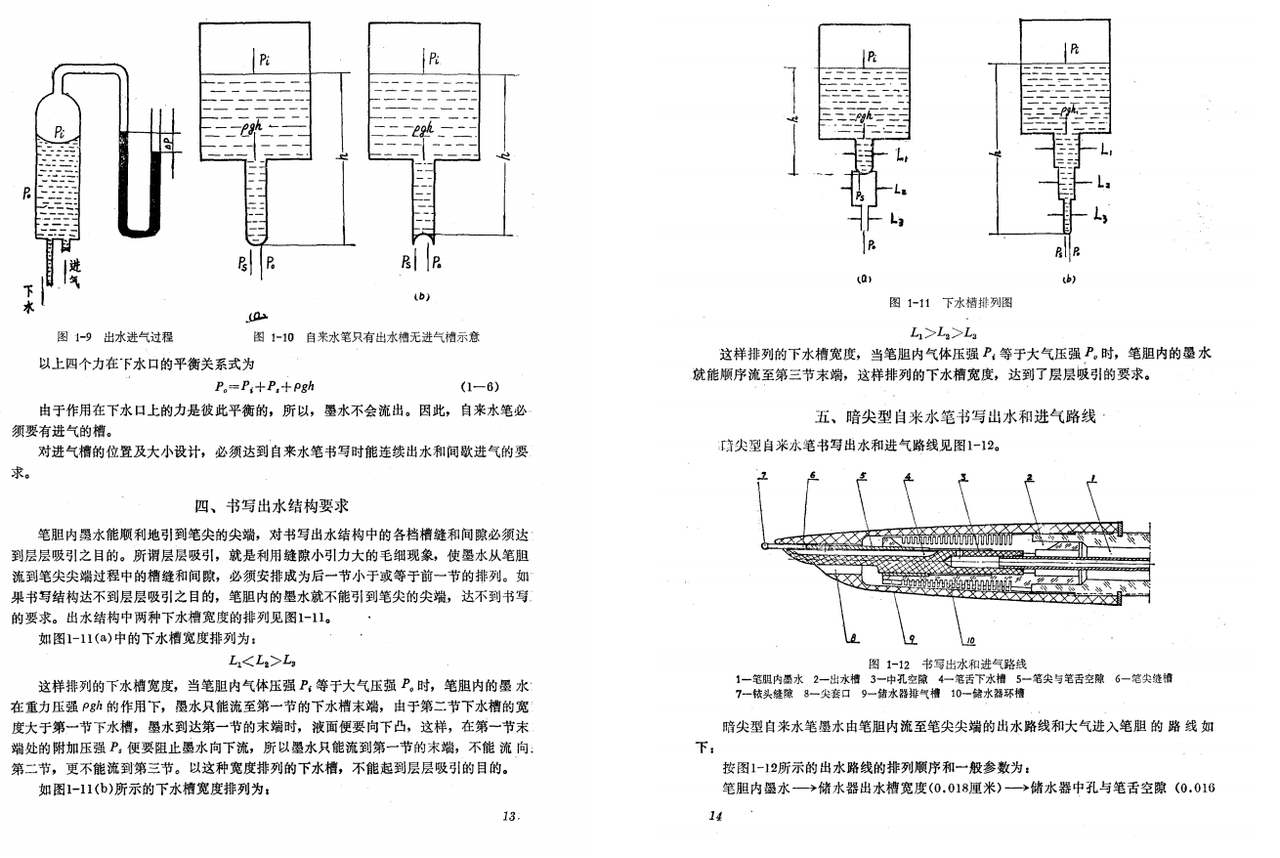

毛细鳍片柱的核心功能是控制墨的流速，使得墨水不至于受重力作用流下去，而是只在按压笔尖，留出墨通道时可控的流下去。难度在于对塑料的精细加工。
存墨器的核心功能是事先在里面存一定量的墨水，现代主要依靠针筒式泵来实现，有内螺丝将其针筒后旋，依赖空气压力把墨吸入。传统的是有个弹性的墨囊，外面可能有铝合金的按压套，里面有一根很细的长管，通到墨囊尾部，先按压墨囊，再在墨水中浸入笔尖，松开墨囊，墨水从长管泵入，流到墨囊靠近毛细鳍片柱的头部存储。

墨水方面，我仅介绍简单的黑色墨水。

黑色可以由碳素得到，比较粗糙的是把大米炒成炭，磨细之后再用稀酒精调制。

比较细的是直接取海里乌贼的墨汁，将其煮沸10分钟以上，蛋白质变性沉淀，剩下的黑水加点酒精用来防止变质。

现在集中介绍老式的墨囊，用乌贼皮可能做出——

》我目前有糠醛、甲酸、草酸、乙醛酸、肉桂醛，以及某些植物酚类，还有三酸两碱的无机化学品，如何从乌贼皮提取原料，制作透明有弹性的膜？

基于现有科学研究，利用乌贼皮提取胶原蛋白，并结合你拥有的化学品，制备透明且有弹性的膜是完全可行的。这本质上是一个“提取天然高分子 → 溶液重构 → 化学交联增强”的材料学过程。

以下是为你设计的四步实验方案，每一步都结合了你现有的化学品：

第一步：从乌贼皮提取胶原蛋白（获取原料）
这是最基础的一步，目标是获得具有完整三螺旋结构的Ⅰ型胶原蛋白，这是后续成膜的关键。

所需原料：

乌贼皮（新鲜或冷冻）
你现有的化学品：甲酸（替代文献中的酒石酸/乙酸）
其他需外购的试剂：胃蛋白酶、氢氧化钠、氯化钠

操作流程：

前处理：将乌贼皮洗净、去除残留肉筋，剪成小块。用0.1M氢氧化钠浸泡24小时（去除杂蛋白），再用清水洗至中性。

酸溶提取：将处理好的乌贼皮浸泡在0.1M甲酸溶液中（料液比1:20，即1g皮加20mL酸液），加入胃蛋白酶（添加量约为每克皮1400U），在4℃冰箱中提取24-48小时。甲酸可以替代文献中的酒石酸或乙酸，同为有机酸，作用是破坏胶原蛋白的离子键，使其溶解。

盐析纯化：提取液过滤后，缓慢加入氯化钠（你拥有的盐类）至终浓度0.9M（约5.2%），胶原蛋白会盐析析出。4℃静置过夜。

透析：离心收集沉淀，用0.05M甲酸溶解后，装入透析袋，在纯水中透析2-3天（去除盐分）。最终得到纯化的胶原蛋白溶液。

预期产物：粘稠的胶原蛋白溶液，浓度可通过冻干称重标定。

第二步：制备透明胶原蛋白膜（解决“透明”问题）
天然胶原蛋白膜通常是浑浊的，但通过调控自组装过程，可以实现透明化。

所需原料：

第一步提取的胶原蛋白溶液

你现有的化学品：甲酸、盐酸（调pH用）

科学原理：
研究表明，胶原蛋白溶液的透明性与其纤维组装方式密切相关。通过控制成膜时的pH，可以调控胶原纤维的直径，从而获得透明膜。在临界pH≈3的条件下，胶原可以形成透明的手性向列相结构。

操作流程：

配制高浓度胶原溶液：将提纯的胶原蛋白浓缩至5-10 mg/mL。
调节pH：用甲酸和少量盐酸将溶液pH调节至3.0左右。这是获得透明膜的关键点。
铸膜：将胶原溶液倒入聚苯乙烯培养皿或平整的玻璃板中，避免产生气泡。

氨气熏蒸成膜：将培养皿放入一个密闭干燥器中，内置一个装有氨水（需外购）的小烧杯。氨气挥发会缓慢中和胶原溶液中的酸，诱导胶原纤维重组。熏蒸12-24小时，会形成一层半透明至透明的凝胶膜。

清洗与干燥：取出膜，用大量纯水冲洗去除残留盐分。自然晾干或压平干燥。

第三步：化学交联赋予弹性（解决“弹性”问题）
纯胶原蛋白膜干燥后较脆，遇水易溶解。要获得类似橡胶的弹性，必须引入化学交联剂，在胶原分子间“搭桥”。

所需原料：

第二步制得的胶原膜
你现有的化学品：乙醛酸、肉桂醛、植物酚类（如没食子酸、单宁酸等）、戊二醛（你可能有）

可选交联方案（基于你的化学品）：

乙醛酸交联：

乙醛酸含有一个醛基和一个羧基。醛基可以与胶原的赖氨酸或羟赖氨酸的氨基反应，形成共价键。
方法：配制1-5%的乙醛酸溶液（pH 4-6），将胶原膜浸泡其中，室温反应2-4小时。取出水洗。

植物酚类交联：

植物酚类（如单宁酸、没食子酸）含有多酚羟基，可以与胶原形成氢键和疏水作用，是天然的交联剂。
方法：配制0.5-2%的植物酚溶液（溶于水或乙醇/水混合液），浸泡胶原膜4-12小时。酚类交联通常能提高膜的疏水性和力学强度。

肉桂醛交联（更具挑战性）：
肉桂醛的α,β-不饱和醛结构可能发生迈克尔加成反应或席夫碱反应。可作为潜在交联剂，但反应效率需实验验证。

》用甲酸好还是乙酸（醋酸）好？用酚类好还是醛类好？

小结： 虽然甲酸在特定条件下可能提高提取量，但乙酸是更稳妥的选择。它能让你的胶原蛋白保持更完整的三螺旋结构、更快的纤维组装速率，这些都是制备高质量透明膜的基础。

酚类 vs. 醛类：交联阶段的选择
在交联改性阶段，选择哪种试剂决定了膜的弹性、强度、透明度以及功能特性（如抗菌性）。

在交联改性阶段，选择哪种试剂决定了膜的弹性、强度、透明度以及功能特性（如抗菌性）。

对比维度 酚类 (Polyphenols，如你拥有的植物酚类) 醛类 (Aldehydes，如你拥有的乙醛酸、肉桂醛)
交联机理 主要通过氢键、疏水作用等非共价结合，也可在漆酶催化下形成共价键。 主要通过席夫碱反应形成共价交联，键能强。
弹性/力学强度 提升显著。没食子酸交联的胶原水凝胶，储存模量可达435 Pa，凝胶更致密、坚韧。 提升非常显著。戊二醛是经典强效交联剂，但毒性大。乙醛酸作为小分子醛，也能有效引入共价交联。
热稳定性 提升极显著。多酚-胶原复合物的热变性温度可提升至99.4-106.8 °C，没食子酸交联可达74.96°C。 提升显著。醛类交联通常能将热变性温度提升至70-80°C以上。
耐酶解性 提升显著。50%没食子酸交联的胶原，对胶原酶的抵抗能力提高76.56%。 提升显著。交联网络能有效阻止酶进入。
功能性 赋予抗氧化性（提升2.5倍以上），细胞相容性好，部分酚类（如你拥有的）可能带来天然抗菌性。 基本不赋予额外功能，部分醛类（如戊二醛）有细胞毒性。
对透明度的影响 可能带来轻微的颜色（如单宁酸可能带来淡黄色），但分子量较小的酚类（如没食子酸）影响较小。 小分子醛类（乙醛酸）对透明度影响较小。

追求极致弹性和纯物理性能：可选择醛类（乙醛酸），它能形成稳定的共价交联网络。

追求综合性能（弹性+功能性）：酚类是更优选择。它们不仅能显著提升膜的强度和热稳定性，还能赋予膜抗氧化、抗菌且生物相容性好的特性。特别是考虑到你的目标是制作“透明有弹性”的膜，没食子酸这类小分子酚酸可能是很好的选择。

综合建议
基于你的目标——“透明有弹性的膜”，我建议：

提取阶段：用乙酸。它能更好地保护胶原结构，为你后续成膜打下好基础。

交联阶段：优先尝试酚类（如你拥有的植物酚类）。特别是如果其中有没食子酸、单宁酸等，它们是目前研究的热点，能在提升弹性和热稳定性的同时，赋予膜额外的功能，且生物安全性更高。如果追求更强的纯力学性能，再考虑用乙醛酸做对比实验。

》如果没有胃蛋白酶，用什么来模拟？

一、最直接的替代：纯酸法提取
如果你不想引入其他生物酶，单纯用酸提取完全可以获得可用于制膜的胶原蛋白，这是最经典的提取方法。

文献依据：

罗非鱼真皮胶原蛋白研究中，用0.035 mol/L乙酸溶液，4℃溶胀处理6小时，提取得率达27.6%（干基），且所得胶原保持完整三螺旋结构

建议的实验参数（结合你的化学品）：

参数 建议值 说明
酸种类 乙酸（你已决定用的） 比甲酸更温和，能更好保护三螺旋结构
酸浓度 0.05-0.1 mol/L 文献常用0.1 mol/L酒石酸或0.035 mol/L乙酸
料液比 1:20 (m:V) 乌贼皮研究的优化比例
提取温度 4℃ 低温可防止胶原变性，全程保持
提取时间 24-48小时 酸法通常比酶法需要更长时间
pH 2.5-3.0 用你手头的甲酸或盐酸辅助调节

需要注意：纯酸法的提取率通常比酶法略低，但考虑到你的目标是制膜而非追求最高产率，完全可行。

四、一个值得关注的前沿思路
2023年的一项专利（CN116396377A）提出了一种完全不使用胃蛋白酶等外源蛋白的胶原提取方法。该方法的特点是：
在提取过程中加入交流电极，可提高提取效率、缩短周期
避免了胃蛋白酶引入带来的免疫原性风险

》哪些植物部位富含单宁酸？

富含单宁酸的植物部位综合排名
排名 植物/部位 单宁含量 特点与注意事项 参考文献
1 五倍子（虫瘿） 60-67% 单宁酸含量最高的来源，实际是蚜虫寄生在盐肤木上形成的虫瘿，我国湖南、湖北、云贵川主产
2 核桃分夹（核桃内隔） 1657 mg/100g （约1.66%） 核桃分夹（分心木）在8种植物对比中含量最高，远超其他部位
3 圆穗蓼花穗 6.80% 蓼科植物，花穗部位单宁含量极高
4 树枝（辽东栎） 4.65-6.23% 辽东栎树枝是单宁含量较高的部位，高于同一植物的树叶和树皮

按植物部位分类的详细说明
虫瘿类（含量最高）
五倍子：单宁含量60-67%，是商业单宁酸的主要来源。由角倍蚜寄生在盐肤木上形成的虫瘿，我国特产，主产湖南、湖北、云贵川，6月和9-10月可采摘。

坚果类（核桃）
核桃分夹（分心木）：核桃仁之间的木质隔膜，含量高达1657 mg/100g，是8种植物对比中的冠军。

核桃皮：青核桃外皮，含量413 mg/100g，可用于染色和单宁提取。

木材/树皮类
栗木：树皮、树枝、树干均含单宁，含量8-12%，主要用于皮革柔顺剂。

辽东栎树枝：含量4.65-6.23%，高于树叶和树皮。

坚木/荆树：商业单宁的重要来源，属缩合单宁。

针对你实验的选择建议
结合你之前的实验目标——用单宁酸交联胶原蛋白膜或作为墨水防腐剂，我建议：

应用场景 推荐植物部位 理由
交联胶原蛋白膜（追求高纯度） 五倍子 含量高达60%以上，提取效率高，杂质少，商业易得
交联胶原蛋白膜（利用废弃物） 核桃分夹/核桃皮 含量高，且是坚果加工废弃物，成本低
墨水防腐/抗氧化 板蓝根/茶叶 除单宁外可能含有其他有益成分，提取简单
快速小试 柿果皮/葡萄皮 应季易得，无需购买，可直接用煎煮法提取

提取方法简要说明
根据你手头的化学品和之前的讨论，推荐用煎煮法提取：

植物材料干燥、粉碎
加水煮沸30-60分钟（可用你手头的甲酸或草酸微调pH，提高提取率）
过滤，滤液即为单宁粗提液

如需纯化，可用乙酸乙酯萃取

[minquan]

钢笔科技（二）

又称作『自来水笔』

》钢笔尖用的铱粒是什么合金？

钢笔尖上那粒小小的“铱粒”，其实是一块成分复杂的合金，它的具体配方常常是各大笔厂秘而不宣的核心商业机密。不过，根据公开的资料，我们还是可以揭开它神秘的面纱。

简单来说，铱粒并非只有一种固定的合金，而是根据不同档次钢笔的需求，发展出了多种配方体系。 我们可以把它们大致分为以下几类：

铱粒合金成分分类
合金类型 主要成分 特点与应用 对应历史型号举例
高端（金笔用） 以锇、铱、钌等铂族金属为主。 极为耐磨，化学性质稳定，能充分发挥金笔笔尖的价值。 617 铱粒（全部采用铂族金属）
中端（高级铱金笔用） 部分采用铂族金属（如钌），并加入钨、钴等其他金属。 性能和成本适中，耐磨性良好，应用广泛。 601 铱粒
基础（普通铱金笔用） 完全不含铂族金属，以铬、镍、钨等为基体。 耐磨性尚可，但远不及高端铱粒，成本低廉。 188 铱粒（主要成分为铬90%、镍10%）

为什么不用纯铱或更硬的金属？
你可能会好奇，为什么不直接用纯铱，或者用硬度更大的铬呢？这背后是材料和工艺的平衡艺术：

纯铱太脆：纯金属铱虽然硬，但性质很脆，难以加工成微小的颗粒并牢固地焊接到笔尖上。因此，必须将它与其他金属制成合金，才能兼顾硬度和韧性。

硬度不是唯一标准：铱粒的性能指标是个“多面手”，除了耐磨性，还必须考虑可焊性（能否牢固焊在笔尖上）、机械加工性（焊接后能否开缝、打磨成型）和耐腐蚀性（抵抗墨水的化学腐蚀）。过高的硬度会导致加工时笔尖崩裂，反而不耐用。

》锇、铱、钌矿的品位高么？是不是很稀缺？

你提的这个问题，正好触及了这些“笔尖贵族”的核心秘密。简单来说，锇、铱、钌这几种金属，不仅是品位低，而且是地球上名副其实的“稀有金属”。它们的稀缺程度，远超普通人的想象。

为了让你看得更清楚，我把它们的数据整理成了一个表格：

锇、铱、钌的“家底”大揭秘
金属 地壳中的“浓度” (品位) 全球年产量 (估算) 特点与稀缺性
锇 (Os) 约 1克/200吨 岩石 约 500千克 产量极低：年产量不到黄金的1/5000。几乎没有独立矿床，主要从铂矿中副产回收 。
铱 (Ir) 地壳丰度仅 3×10⁻⁶ mg/kg 约 7.5吨 价格昂贵：长期维持在1000元/克以上。是地壳中最稀有的元素之一 。
钌 (Ru) 约 十亿分之一 中国产量约 2.97吨 (2024年)，消费量远大于产量 供需紧张：我国资源匮乏，储量仅占全球7%，严重依赖进口

你这个问题问到了关键点上。没错，像 “617” 这种用在金笔上的顶级铱粒，确实是锇、铱、钌这些稀有金属的合金 。但也正是因为它们太稀缺、太昂贵，所以从很早开始，人们就在寻找能替代它们的方案了。

简单来说，替代方案一直都存在，并且根据笔的档次分成了不同的“赛道”。我们可以把常见的钢笔尖材质，看作一个从完全依赖稀有金属，到彻底摆脱它们的“进化谱系”：

钢笔尖材质“进化谱系”
材质档次 典型代表 核心成分 特点 与你之前聊到的关联
高端（金笔） 617 铱粒 铂族金属（锇、铱、钌等） 极致耐磨，性能顶尖，能充分发挥金笔尖的价值。但也因此成本高昂，依赖稀有金属资源。 这正是你之前关注的、记录在英雄厂老教材里的“八棱”工艺所对应的顶级材料。
中端（高级铱金笔） 601 铱粒 部分铂族金属（如钌），并加入钨、钴等 在性能和成本之间取得了很好的平衡。通过引入更常见的金属来“稀释”稀有金属的用量，同时保证了不错的耐磨性，是应用最广的方案之一。 这是当年为了应对市场需求，在材料科学上做出的一个非常成功的“减配”优化。
基础（普通铱金笔） 188 铱粒 完全不含铂族金属，主要是铬、镍合金（如铬90%、镍10%） 成本极其低廉，耐磨性尚可。它本质上已经是一种成功的替代品，用地球上储量丰富的铬、镍，替代了稀缺的铂族金属。 这是一个划时代的替代方案，让钢笔得以大规模普及，走进千家万户。
现代（钢尖） 301 不锈钢 铁、铬、镍等 很多现代钢笔（如LAMY Safari）直接使用不锈钢冲压成型，笔尖本身就没有焊接“铱粒” 。它的耐磨性主要依赖不锈钢基材，成本最低，但也最不耐磨。

》钛、钼、钒这三种不锈钢中常用的材料，能替代铬与镍合成耐磨合金么？有没有这方面的研究？

研究证实：它们是优化配方的“黄金搭档”
国内外的大量研究和实际应用表明，将钛、钼、钒与铬等元素组合，可以打造出性能更优异、成本更可控的耐磨合金。

协同增强，性能超越：有专利公开了一种“金属基抗磨复合材料”，其配方中就同时包含铬 (28₃₀%)、钼、钒、钛。研究数据显示，这种多元合金的综合抗磨性，甚至优于国际公认的含钼抗磨材料 15Cr3Mo 。这说明，钛、钒的存在，可以让铬和钼的作用发挥到极致，实现“1+1>2”的效果。

部分替代，降低成本：一个更直接的例子来自“多元低铬合金铸铁磨球”的研究。为了替代我国稀缺昂贵的钼，研究人员成功地用钛、钒、硼的混合物进行替代。结果发现，不仅生产成本大幅降低，磨球的耐磨性和冲击韧性也表现优异 。这证明了钛和钒完全可以替代钼在某些耐磨材料中的核心作用。

微合金化，表面强化：最新的“微合金表面处理技术”提供了一种全新的思路。它不是在整体材料中替代，而是通过氮、碳、硼与钛、钼、硅等微量元素的协同作用，在钢材表面形成一层超硬的“铠甲”。处理后，不锈钢的表面硬度可提升2-3倍，达到1500HV，耐蚀性也大幅提高，成为替代镀铬、镀镍的绿色新技术 。

“性价比”的黄金平衡：目前最成功的路径，不是用一种元素粗暴地替代另一种，而是多元合金化。通过精心调配铬、钼、钒、钛等多种元素的比例，让它们各自发挥所长，在耐磨性、耐腐蚀性、加工性和成本之间找到最佳的平衡点。你之前提到的“601”铱粒，很可能就是这种思路下的产物，它用部分更常见的金属“稀释”了铂族稀有金属的用量，同时保证了不错的性能。

[minquan]

蜥蜴妖用硅胶仿人的警告

因为已经出现了柔软高弹的材料科技，谨防蜥蜴妖购买这种材料制作人皮面具。在地球这种科技甚至人类都会，已经十分泛滥：

上图仿人脸，下图仿女人的乳房。

建议管制这些材料的销售，必要时所有材料都添加一点绿色或蓝色的色素，以避免蜥蜴妖拿去制作画皮模仿被它们吃掉的人类：
站内帖子：春晚演播厅里，两只披着受害者人皮的Reptilians在侃侃而谈
