懒穷，动手DIY的动机就是为了能懒省事儿LOL

[Riikanbkk]

视频在此：


懒人，日常动手DIY 唯一动机就是为了偷懒，省事儿可靠。。。直磨机如果出厂没带锁轴功能，挥舞着一对两个扳手换工具头太麻烦了！而且两手都拿扳手，没有手拿住直磨机了，重心无依托，扳手猛一拧松容易打脸，体力虚弱的我经常糟心啊！于是，自制了超简易锁紧机构。东成DCA 这个便宜直磨机（或者叫修模机？就是straight die grinder，die grinder 超级巨有用，用量极大的工具不离手，仅次于角磨机和电钻）动力和质量很不错，转速高达30,000转，可调并且定常转速！Constant RPM 升扭矩稳定转速输出是直磨机绝对必要的先决条件。因为用小头干重活儿，没有稳定输出就很惨。但是，比起高级名牌Dynabrade 还是差一些简单一些，就是连主轴锁紧都没有；便宜磨机很实惠但是要操两把扳手换头挺烦人！气动轻巧还好，尤其电动机很重的，两手拿一对扳手操作，就没有手拿磨机了，重心暴露，chuck 大负荷工作后锁得极紧，猛一拧松后经常扳手打脸 / 磕牙 / 猛一晃得站不稳 / 摔机器。。。


当然，工作室里workbench 固定一个17mm 扳手头可以帮助操作，但是die grinder 是经常上山下海的随身工具，经常院子/室外开磨，所以，必须制作一个方便不动脑子的简易锁轴机构。构思了一下，最不动脑子当然是扳手刻上齿牙加外框加伞齿轮转90°。。。那也太麻烦了不适合懒人。（这里我指出一下：90°右角die grinder 就超简单。因为右角了，工具机身和主轴旋转面共面，很容易用机身落入旋转面帮助固定。但是straight 直磨机？机身和主轴旋转面不共面还离得远远的，丝毫不鸟） 更简易就是钻一个通孔，直接钻通轴套，就可以插根小钢棍固定，但是懒人不管眼下省事更想以后省心！可不想折腾暴露主轴以后还得除尘加油。

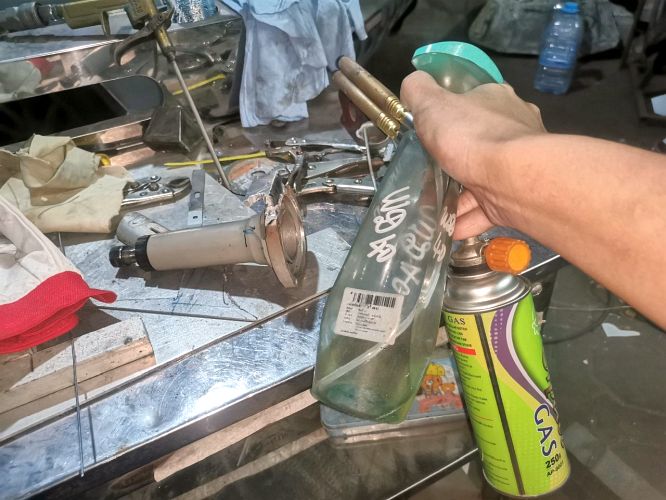

所以还是最不动脑子的，一边用不锈钢管切开，做了一个辅助锁紧的空心小握把。一边把直磨机壳焊了改了下。LOL。要说电焊最好把轴和轴承压出来，防止烧坏，但是懒人就是懒省事儿，计划：完全不动，就直接用火炬预热一下，对着轴喷洒WD40降温着，瞬间在把WD40烧了之前焊完！电焊是我自己甩线完全DIY 的铅笔式水冷小焊枪，表现出类拔萃，瞬间就把1/4”的很厚的铝合金块在铸铝机壳上焊了两块，速度快得WD40基本还没大冒烟，全都湿的。




还有，DCA这个主轴chuck 拧扳手的位置只露出来勉强2mm， 平时扳手都很容易滑。我的这个小工具却更好完全不会滑：一方面把塑料套车内径车深一点点，上扳手位置多露出一点点；一方面别出心裁，简易锁紧工具头上焊了一小块儿不锈钢薄皮，客串作为弹簧，只要上到机器上锁得严严实实，但又很容易取下来！QD latch



----

再加上以前做的90°气磨机锁紧铁片，以后我的工具再也没有需要同时一对扳手的了，永远轻松自在，一个扳手/套筒搞定！人生幸福减压多了

[F150]

厉害，但这个需要经常换 bit 嘛？

我有两个 DeWalt 电线的， 便宜二手， bit 装上去就没换过

用来把铁门的锁孔扩大了一圈， 因为密码锁需要的洞比铁门自带的大了一点点。

[Riikanbkk]

厉害，但这个需要经常换 bit 嘛？

我有两个 DeWalt 电线的， 便宜二手， bit 装上去就没换过

用来把铁门的锁孔扩大了一圈， 因为密码锁需要的洞比铁门自带的大了一点点。

绝对肯定常换的，die grinder 最好的就是灵活，平常是短的carbide burr 各种打磨、扩孔、deburr、还能用来像铣刀一样直接切割角磨机下不去的零件，补救一些弄错的地方救急；

当然也可以直接挂铣刀切得更快；

当打磨engine head，deep porting 就需要加长carbide burr，这个是最专业、别的无可替代的独家功能！；



Carbide burr 战斗力神速但是光洁度不好，porting 差不多时就要用fine grinding bit 抛光一下。

但是更神奇、超实用的就是使用我自制的角磨机切割盘适配器！使用角磨机用费的缩小的cut off disc， 瞬间变成超强精密切割机！切割速度和角磨机比只快不慢（最高30,000转超高转速，还有定常稳定输出可以低速精密切），因为staight die grinder 注意有这个为了deep porting 设计的加长机头，可以用小cut off disc 下去切割各种其它工具下不去的地方。（比如我最近焊的车尾水箱duct 大铝合金装备，把第一次焊的6个密集4寸铝管ports 切掉，换两个5寸port，因为精密交错任何切割机下不去，气磨机切厚铝合金有点不够力不想compressor 太热，就直接用这个die grinder 伸进4寸铝管里面，从内部低转速超精确切掉了！连打磨一起包了。直接焊好。Die grinder 就是5星救火队呀，救急之王，就好像加拿大援助的超强力洒水机一样能救急）

如图，精密救火队：敢问别的工具能把已焊好但需要修改的部分、空间狭窄互相干涉，伸进4"小洞洞从里往外切掉吗？！而且又精确，又快速！使用的还是便宜不要钱的废旧角磨机切割盘（笑）


然后呢，大家知道1/4” chuck 就是router bits 和specialty milling bits 常用的，意味着所有那些丰富的工具都可以拿来用，做各种精密的形状曲线，所以是叫die grinder 修模机，因为本来是制造工业加工模具原型用的，像艺术家一样自由雕刻精细形状曲线。当然，router bits 可不一定能承受最大30,000转高转速，所以可调转速定常输出就派上用场了

[Mouseinhouse]

不太明白，仍觉厉害。

[sssssssssss]

非常厉害！

[Bluesky]

不明觉厉。。。 听说角磨机如果使用不当，就是作死神器。一直没敢用。。。dremel tool算我的使用上限了。

[YouHi]

楼主是专业人士。佩服。

就是工作间可以考虑整理干净一些。。。

[F150]

不明觉厉。。。 听说角磨机如果使用不当，就是作死神器。一直没敢用。。。dremel tool算我的使用上限了。

这个是 直磨机 die grinder， 装的是 bit 不是 锯片， 比角磨机安全很多

角磨机的薄锯片会炸，比较危险

[jiujianoufu]

真是厉害，佩服。
